Масштаб

Выберите объекты модели, которые вы хотите масштабировать. Затем нажмите кнопку (см. Рисунок # extbookmark manual|image030469|Инструменты моделирования #). В диалоговом окне 'Масштаб' укажите, должны ли объекты копироваться при масштабировании, и задайте параметры. На следующем изображении показано сечение и копия, уменьшенная в 0,5 раза по отношению к исходной точке.

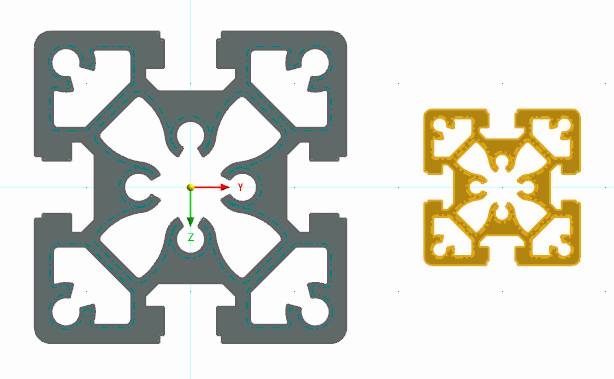

02 Масштаб сечения

Основное

Вкладка « Основные » управляет основными параметрами масштабирования объектов.

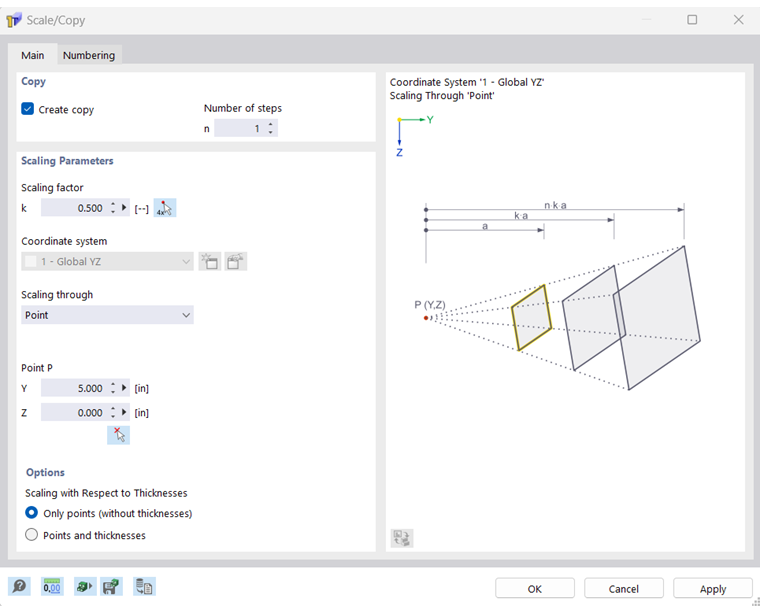

03 Диалоговое окно ' Масштаб '

Копия

Если флажок 'Создать копию' не установлен, выбранные объекты будут масштабированы. Если вы хотите создать одну или несколько копий, установите флажок. Затем введите ' Количество шагов ', которое описывает количество копий.

Параметры масштабирования

Введите 'коэффициент масштабирования' k. Таким образом, вы определяете коэффициент масштабирования, на который умножается расстояние выбранных объектов от контрольной точки (см. Графику диалога).

В списке 'Масштабирование' есть три варианта определения направления масштабирования:

• Точка: все координаты объекта (Y и Z) масштабируются по отношению к ' точке ', координаты которой должны быть определены.
• Направление и точка: Масштабируется только одна координата объекта. В списке выберите 'Направление ', координаты которого вы хотите настроить, и определите' Точку P ' в качестве контрольной точки.
• 2 балла: Направление масштабирования в плоскости произвольное. Введите координаты 'точки P1' и ' точки P2 ', чтобы задать направление. Используйте кнопку , чтобы задать точки графически.

Опции

В разделе 'Параметры' укажите, нужно ли масштабировать также толщину элементов. Параметр 'Только точки (без толщины элементов)' масштабирует начальную и конечную точки элементов, но сохраняет толщину элемента. Параметр 'Точки и толщина элемента' масштабирует начальную и конечную точки, а также толщину элемента.

Нумерация и опции

Вкладка Нумерация отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов.

05 Настроить нумерацию

Функции этого регистра описаны в главах # extbookmark manual|numberingAndOptionsTab|Переместить и скопировать # главу.
