Поворот

Выберите объекты модели, которые вы хотите повернуть. Затем нажмите кнопку (см. Изображение ModelingTools ). В диалоговом окне 'Поворот' укажите, должны ли объекты копироваться при повороте, и задайте параметры.

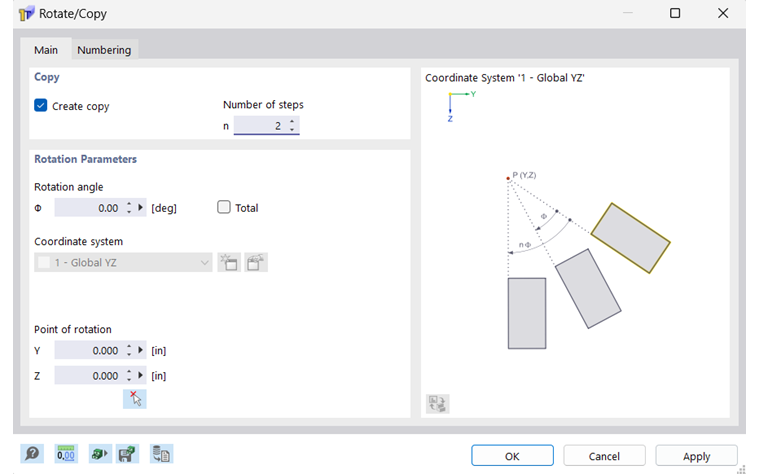

02 Диалоговое окно ' Повернуть/Копировать '

Основное

Вкладка Основные управляет основными параметрами для вращения объектов.

Копия

Если флажок 'Создать копию' не установлен, выбранные объекты будут повернуты. Если вы хотите создать одну или несколько копий, установите флажок. Затем введите ' Количество шагов ', которое описывает количество копий.

Параметры поворота

Введите 'угол поворота' Φ. Угол относится направленной по часовой стрелке системе координат. При создании нескольких копий флажок 'Всего' определяет, применяется ли угол между отдельными копиями или между оригиналом и последней копией.

Точку поворота ' ' можно задать с помощью координат или графически с помощью кнопки .

Нумерация и опции

Вкладка Нумерация отображается только при копировании. Здесь вы можете повлиять на нумерацию новых объектов.

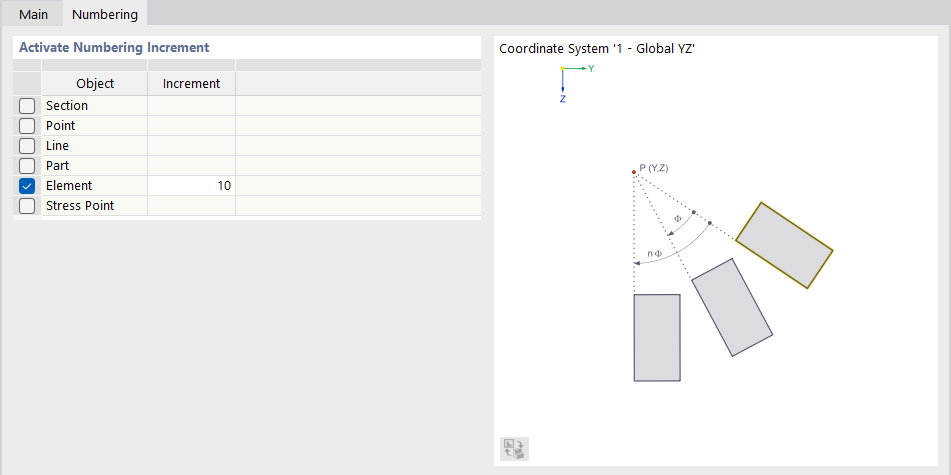

04 Настроить нумерацию

Функции этой вкладки описаны в главе MovingandCopying .
