В нижней части рабочего окна находятся таблицы. Они управляют данными модели, случаями и комбинациями нагрузок, а также результатами в числовой форме.

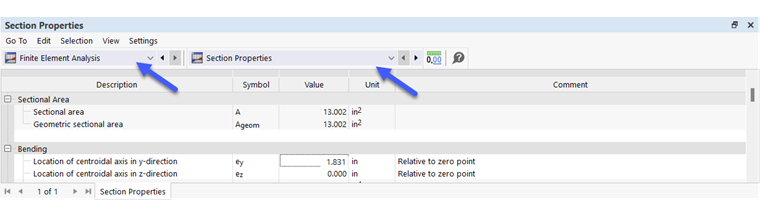

Содержимое таблиц контролируется с помощью категорий с отдельными подкатегориями. Сначала выберите категорию в левой части панели инструментов. В списке представлены различные записи для данных модели, случаев и комбинаций нагрузок, внутренних сил, а также результатов.
Затем выберите подкатегорию в списке рядом. Каждая категория разделена на определенные записи.
Теперь вы можете управлять отдельными таблицами через закладки.
Если вы «схватите» таблицы за заголовок с помощью мыши, вы можете переместить их на рабочую область. Двойной щелчок по заголовку или перемещение к краю снова прикрепляет их к краю окна.
Объект, строка которого выделена в таблице, также выделяется в рабочем окне. Так можно быстро найти и отредактировать объект. Синхронизацию между таблицами и графикой вы можете включать и выключать с помощью кнопок
и
в панели инструментов таблиц.
Цвета
По умолчанию записи в таблицах отображаются черным шрифтом. Если объект ошибочно определен, он отображается красным шрифтом. Если же пустая ячейка отмечена красным, это означает, что на эту ячейку ссылается другой объект, но она не содержит содержания.
Неиспользуемые объекты отображаются синим шрифтом. Фиолетовые записи представляют собой сгенерированные объекты, которые в силу ссылок не могут быть отредактированы напрямую. Если объекты находятся на заблокированном слое, они отображаются серым шрифтом.
