Точки

Геометрия модели задается через точки. Они образуют основу для линий, а также для элементов, частей и отверстий. При графическом вводе элементов, частей или отверстий точки создаются автоматически.

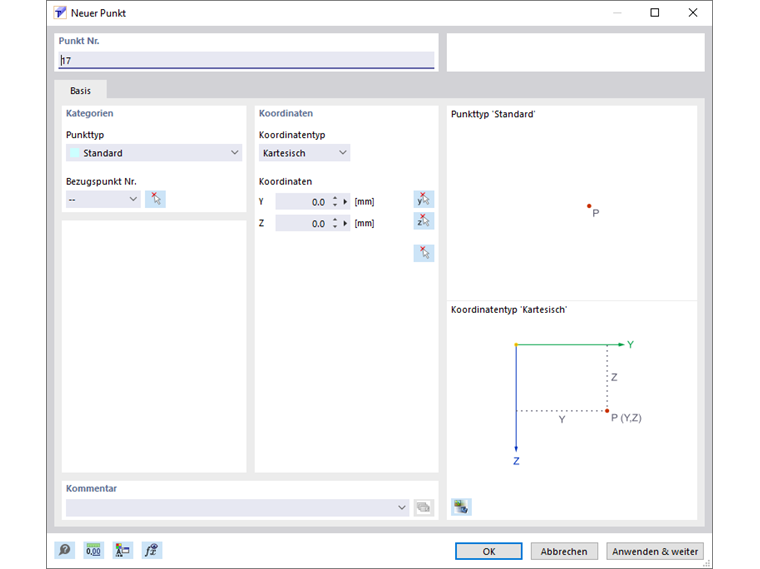

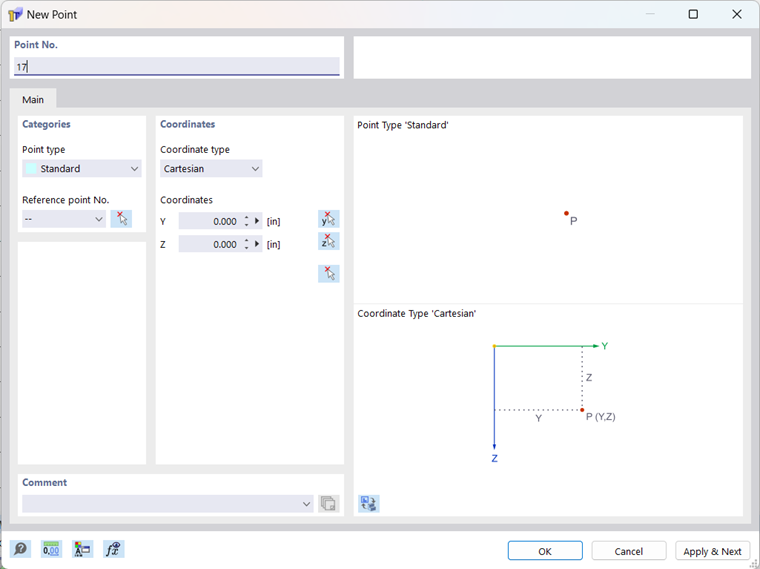

Диалог «Новая точка»

Номер точки присваивается автоматически, однако его можно изменить. Порядок в нумерации не играет роли. Он также не должен быть последовательным; пробелы в нумерации допустимы.

База

Вкладка База управляет основными параметрами точки.

Тип точки

В списке доступен выбор различных типов точек.

Типы точек

Стандарт

Этот тип точки используется в большинстве случаев. Стандартные точки можно размещать графически в рабочей плоскости или по координатам в пространстве. При графическом вводе линий, частей или элементов также создаются стандартные точки. В модели стандартные точки отображаются красным цветом.

Между двумя точками

Точка находится на линии связи между двумя другими точками. Опорные точки и расстояние должны быть установлены в другой вкладке.

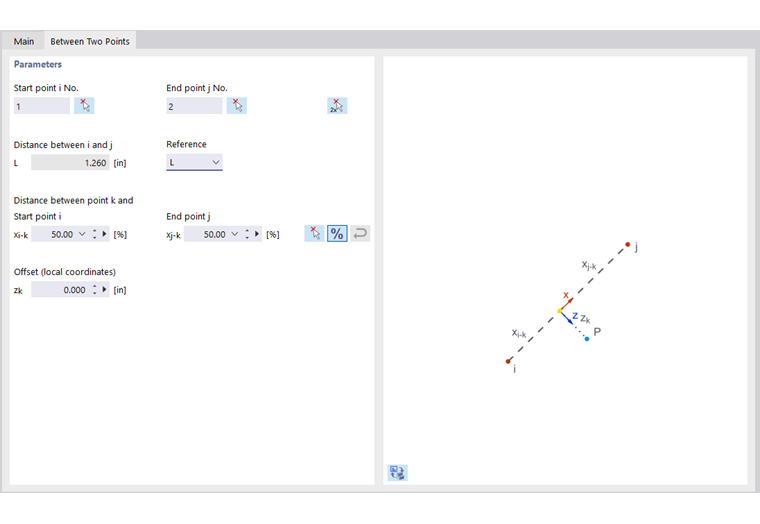

Задание точки между двумя точками

Между двумя местами

Точка находится на линии связи между двумя произвольными местами. Места и расстояние должны быть установлены в другой вкладке.

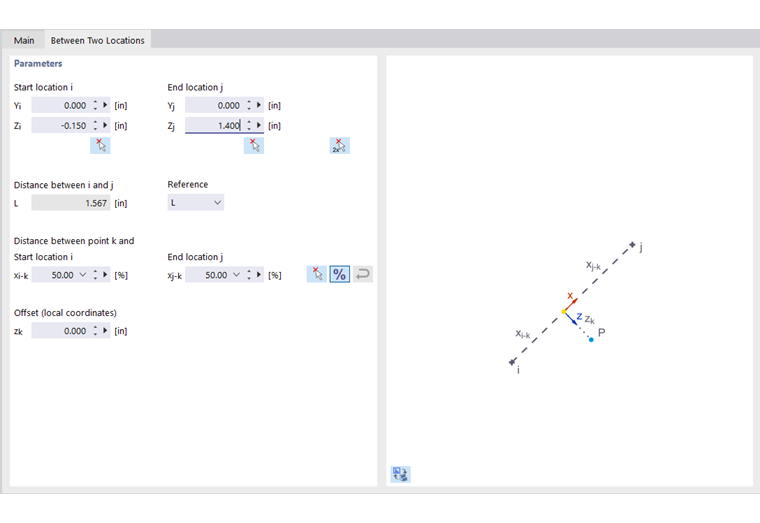

Определение точки между двумя местами

На линии

При этом типе точки линия не делится на две линии, а остается одной линией. Линия и расстояние должны быть установлены в другой вкладке.

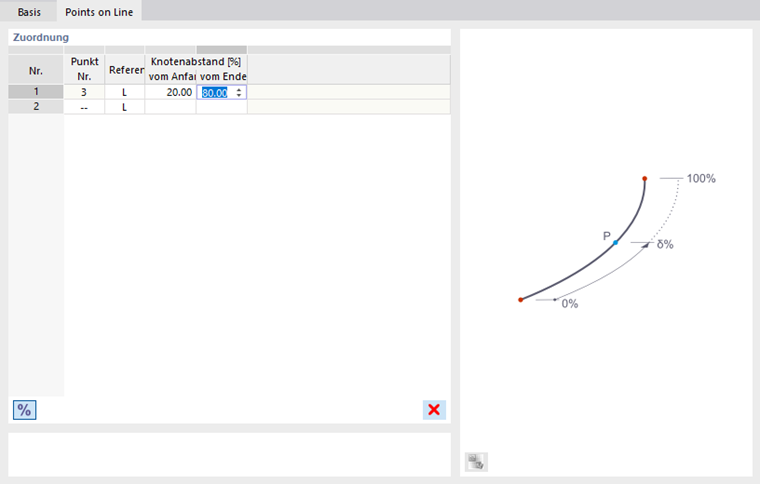

Задание точки на линии

Опорная точка

Координаты обычно относятся к началу глобальной системы координат (запись '--'). Также возможно задать координаты, относящиеся к другой точке. Это, например, полезно, чтобы разместить точку на определенном расстоянии от заданной позиции. Для этого в списке доступен параметр 'Предыдущая'. Опорная точка также может быть введена непосредственно или выбрана на модели с помощью .

Выбор базовой точки

Тип координат

Координаты точки всегда относятся к системе координат, которая описывает положение точки в пространстве. Система координат понимается как правая. В декартовой системе координат оси Y и Z описывают трансляционное расширение (отрезки). Оба направления координат равноправны.

Координаты

Положение точки может быть описано ее координатами Y и Z.

Установить точки графически

Если вы вызовете диалог 'Новая точка' с помощью кнопки , вы можете установить точки непосредственно нажатием в рабочей плоскости.

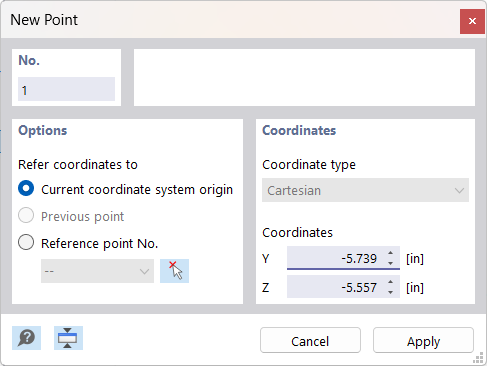

Графическая установка точки

Точки обычно фиксируются на сеточных точках, выровненных по текущей системе координат. Если вы вручную указываете координаты в диалоговом окне, вы можете также принять их с помощью кнопки Применить. Однако убедитесь, что указатель мыши остается в окне диалога, чтобы ваш ввод не был заменен новой позицией.
