Удлинить или обрезать линии/элементы

Длину линии или элемента можно изменить с помощью диалога. Это позволяет не только изменить длину в общем виде, но и продлить линию или элемент до другого объекта.
Для этого щелкните по линии или элементу правой кнопкой мыши, чтобы открыть контекстное меню объекта. Затем выберите функцию Удлинить/обрезать линию или Удлинить/обрезать элемент.

Функции редактирования также доступны в меню Инструменты через команды Модифицировать линии → Удлинить или обрезать линии или Модифицировать элементы → Удлинить или обрезать элементы.

В качестве альтернативы используйте кнопку списка или на панели инструментов CAD.

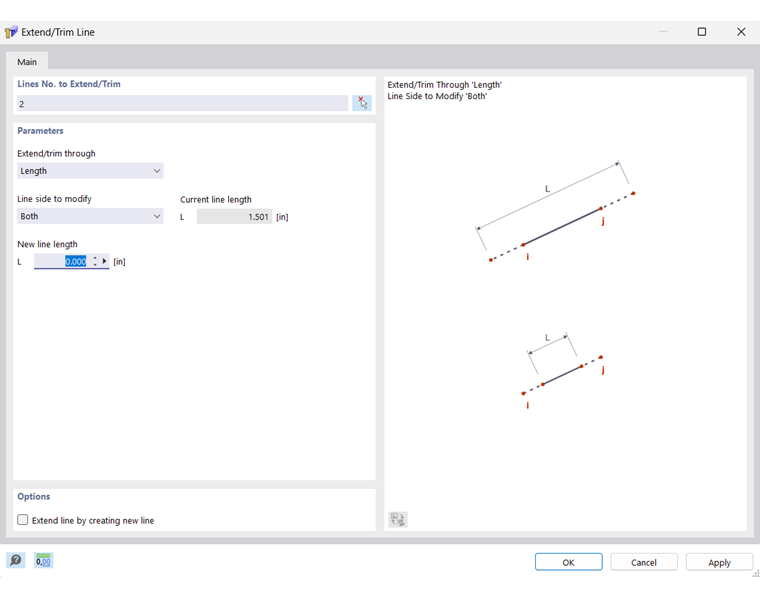

Диалоговое окно «Продление/обрезка линии»

В списке 'Удлинить/обрезать по' доступны следующие варианты:

• Длина: Изменяет общую длину линии или элемента на заданное пользователем значение.
• Смещение: Удлиняет/укорачивает одну или обе стороны линии или элемента на величину смещения Δ. Отрицательное значение укорачивает эти стороны.
• К ближайшему элементу / ближайшей линии: Выполняет удлинение до ближайшего элемента или ближайшей линии, которые образуют точку пересечения с прямой элемента или линии.
• К выбранному элементу: Удлиняет линию или элемент до другого элемента, номер которого необходимо указать или задать графически с помощью кнопки . Проекционная точка на элемент определяется через 'Расстояние'.
• К выбранной линии: Удлиняет линию или элемент до другой линии, номер которой необходимо указать или задать графически с помощью кнопки . Проекционная точка на линии определяется через 'Расстояние'.
• К месту: Удлиняет линию или элемент до любой точки, координаты которой необходимо указать или задать графически с помощью кнопки .
• К выбранной точке: Удлиняет линию или элемент до точки, номер которой необходимо указать или задать графически с помощью кнопки .

В списке 'Модифицируемая сторона линии' или 'Модифицируемая сторона элемента' задайте, в каком направлении следует выполнить изменение длины:

• Обе: Выполняет двустороннюю корректировку. При этом либо общая длина L задается относительно середины линии или элемента, либо линия или элемент удлиняется с обеих сторон на величину смещения Δ — или до двух ближайших линий или элементов.
• Начало: Длина линии или элемента изменяется только со стороны начальной точки.
• Конец: Длина линии или элемента изменяется только со стороны конечной точки.

Кроме того, линии можно удлинять с помощью функции Графически удлинить. Функция доступна на панели инструментов CAD через кнопку . Щелчок по левой стороне удлиняемой линии приводит к ее удлинению влево, в противном случае — вправо, в каждом случае до точки пересечения с ближайшей линией. Если при этом удерживать клавишу ALT, существующая линия не удлиняется; вместо этого создается новая линия до точки пересечения.

Кроме того, линии можно укорачивать с помощью функции Графически обрезать. Функция доступна на панели инструментов CAD через кнопку . Щелчок по левой стороне укорачиваемой линии приводит к ее укорачиванию слева, в противном случае — справа, в каждом случае до точки пересечения с ближайшей линией.
