Блок представляет собой компонент модели с типизированными свойствами. В категории Blocks Dlubal Center доступно большое количество этих блоков, которые были созданы во время установки. Здесь также можно управлять блоками, заданными пользователем.
Чтобы использовать блок, нажмите кнопку
, чтобы открыть каталог блоков.

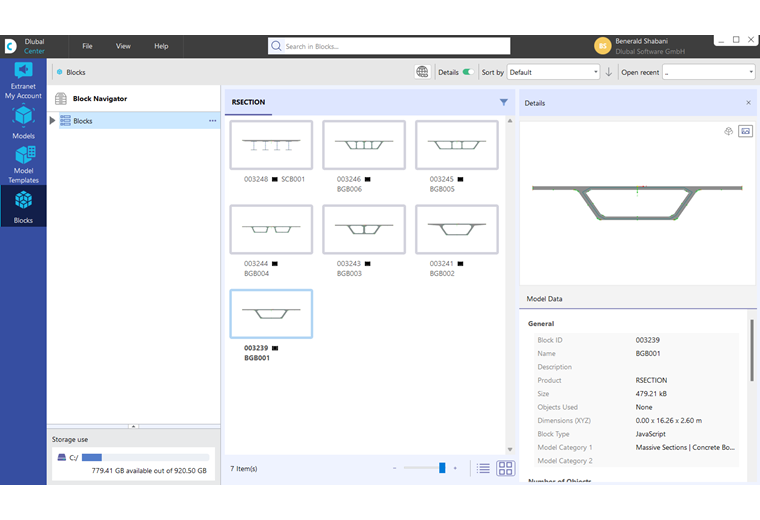

Блоки отсортированы по категориям. Выберите соответствующий компонент, щелкнув по нему. Затем перенесите блок в текущую модель, нажав OK .

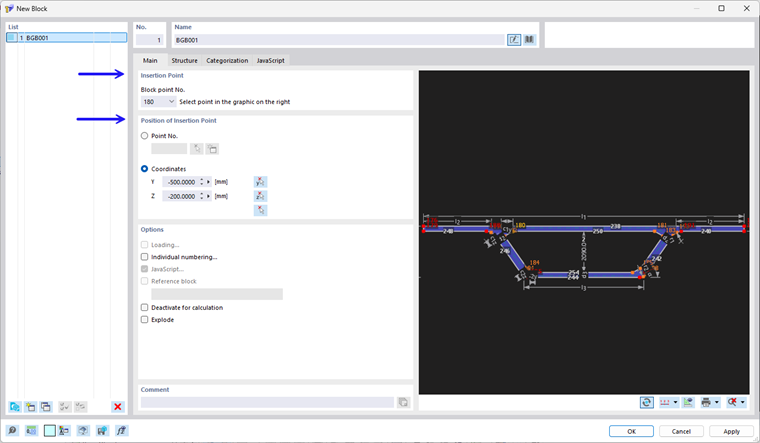

Задайте точку вставки блока в диалоговом окне ' Редактировать блоки '. Укажите, где вы хотите разместить эту опорную точку в модели. Вы можете оставить блок в ' точке ' или в любом месте с любыми ' координатами '.
При необходимости переименуйте блок в разделе диалога ' Имя '.

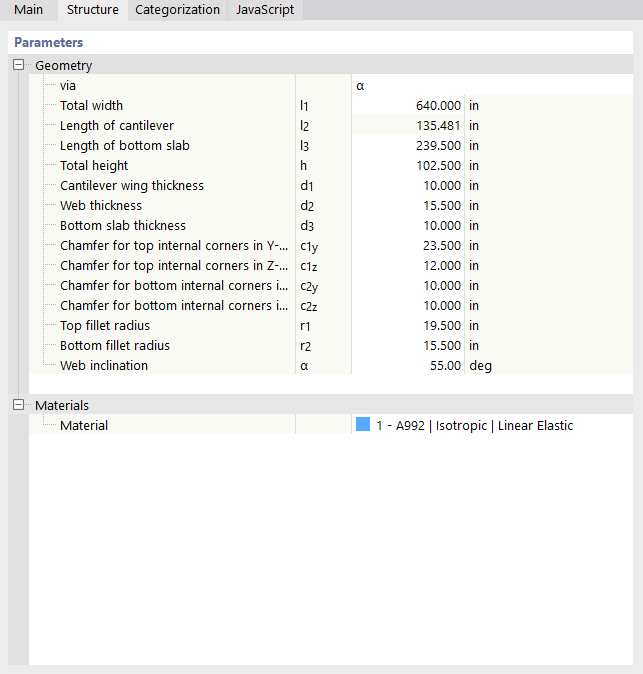

На вкладке 'Структура' вы можете настроить геометрические параметры блока и назначить материал. Используйте кнопку
, которая появляется в активном поле ввода, для создания новых свойств объекта.
Нажмите OK , чтобы передать блок в модель. Вы можете настроить параметры геометрии, а также сечения и материалы этого компонента в любое время с помощью категории ' Специальные объекты '.
JavaScript
На вкладке 'JavaScript' показан код блока, созданного с помощью сценария.
