Хомут

Хомуты служат для восприятия поперечных и крутящих сил в бетонных элементах.

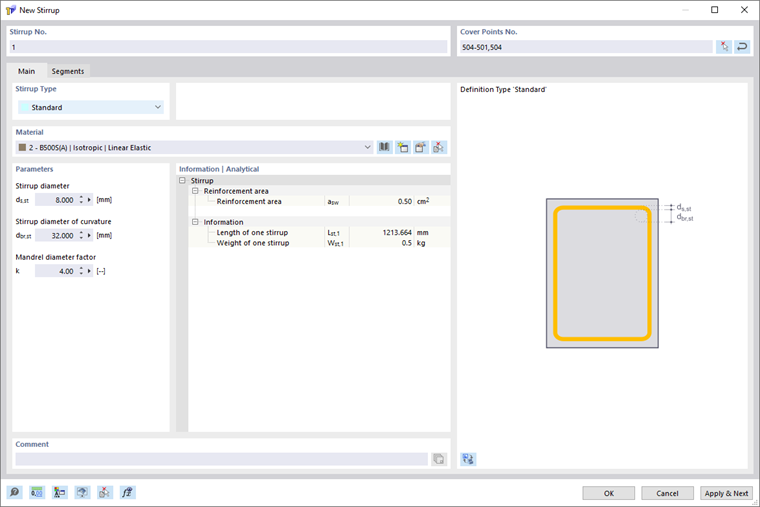

Диалог «Новая скоба»

Номер хомута присваивается автоматически, но может быть изменён. При нумерации порядок не имеет значения. Она также не должна быть непрерывной; допускаются пропуски в нумерации.

Точки защитного слоя №

Вы можете располагать хомуты в точках защитного слоя. Точки защитного слоя — это точки типа «На линии» на линии защитного слоя. Вы также можете создавать дополнительные точки защитного слоя на линии защитного слоя и использовать их для расположения хомутов.

Для типа хомута «Стандарт» можно задавать как открытые, так и замкнутые хомуты. Замкнутый хомут образуется, если начальная точка защитного слоя совпадает с конечной точкой защитного слоя. Для этого укажите начальную точку защитного слоя в конце последовательности точек ещё раз. Например, указание точек защитного слоя 504–501,504 создаёт замкнутый хомут, так как начальная точка 504 одновременно является конечной точкой 504.

Тип хомута

В списке доступны для выбора различные типы хомутов.

Типы хомутов

Стандарт

Тип хомута «Стандарт» позволяет определять любые формы хомутов, включая прямоугольные, круглые и треугольные хомуты, а также хомуты с прямолинейными и изогнутыми участками.

Для создания хомута укажите нужные точки защитного слоя. Образующиеся при этом участки хомута перечисляются на вкладке «Участки» и могут быть отредактированы там.

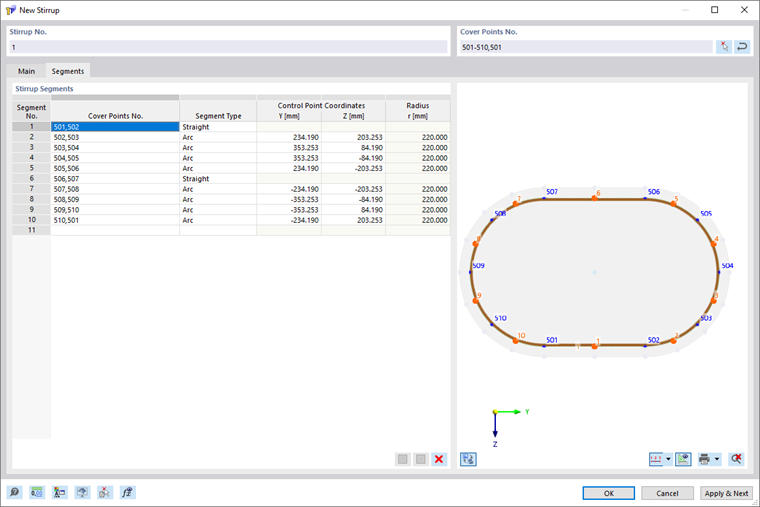

Тип хомута «Standard», сегменты

Для каждого участка можно настроить соответствующие точки защитного слоя, изменить тип участка, а для участков типа «Дуга» также отредактировать координаты контрольной точки.

Кроме того, участки можно разделять, объединять или удалять. Для этого используйте кнопки под списком.

	Разделяет выбранные прямолинейные участки хомута
	Объединяет выбранные прямолинейные участки хомута
	Удаляет выбранные участки

Круг

Тип хомута «Круг» служит для быстрого и простого определения кольцевых хомутов.

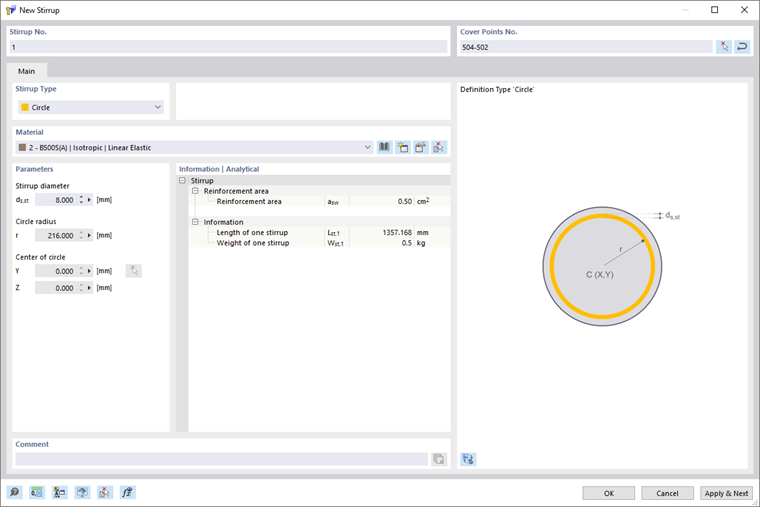

Тип хомута «Круг»

Для определения кольцевого хомута доступны различные возможности. Вы можете определить кольцевой хомут непосредственно через центр окружности и радиус. В качестве альтернативы можно указать одну или две точки защитного слоя, а также центр окружности; в этом случае радиус вычисляется. Аналогично можно указать три точки защитного слоя. Центр окружности и радиус при этом определяются по точкам защитного слоя.

Материал

В списке уже созданных материалов можно выбрать материал для хомута, а также отредактировать его или задать заново. Допускаются только материалы типа «Арматурная сталь».

Параметры

Доступные параметры зависят от выбранного типа хомута. Для типа хомута «Стандарт» диаметр хомута d_s,st, диаметр хомута при изгибе d_br,st и коэффициент диаметра гиба k зависят друг от друга. Связь описывается следующей формулой:

d_br,st = k · d_s,st

Информация | Аналитически

Этот раздел содержит обзор важных свойств, таких как площадь арматуры, длина и вес хомута.

Тонкостенное эквивалентное сечение (equivalent thin-walled section ETWS)

Помимо площади арматуры, длины и веса, хомуты также определяют геометрию тонкостенного эквивалентного сечения. Из замкнутых хомутов программа определяет тонкостенное эквивалентное сечение, которое используется в дополнении Рсчёт железобетонных конструкций в RFEM 6 и RSTAB 9 для расчёта на кручение.

На следующем рисунке показано коробчатое сечение с хомутами и образованным из них тонкостенным эквивалентным сечением:

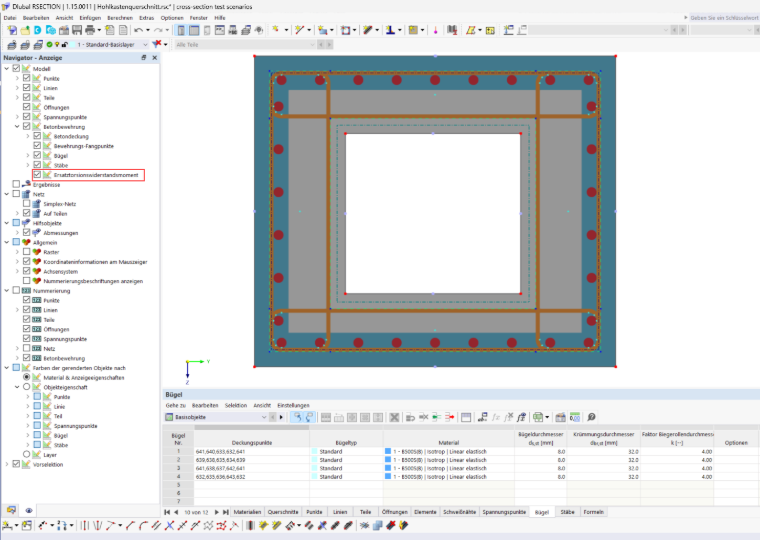

Тонкостенное эквивалентное сечение - сечение RSECTION

Образование тонкостенного эквивалентного сечения

Для тонкостенного эквивалентного сечения учитываются только замкнутые хомуты. Хомут типа Стандарт является замкнутым, если начальная точка защитного слоя совпадает с конечной точкой защитного слоя (см. раздел Точки защитного слоя №). Открытые хомуты игнорируются и не учитываются также при расчёте на поперечную силу.

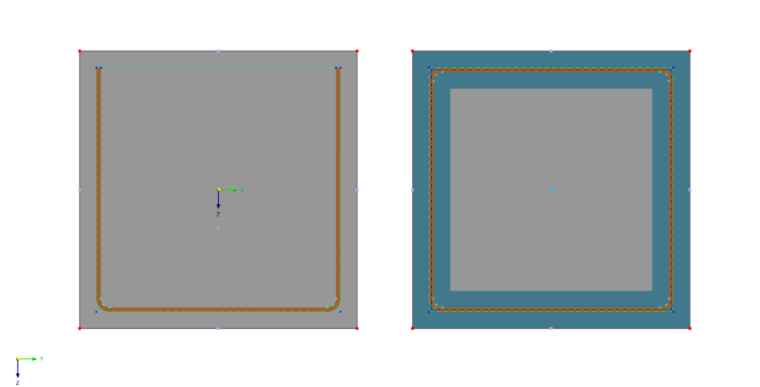

Открытый хомут без эквивалентного сечения (слева), два замкнутых хомута с эквивалентным сечением каждый (справа)

Программа объединяет все замкнутые хомуты и использует только внешний контур объединения. Этот внешний контур образует центральную линию тонкостенного эквивалентного сечения. Ветви хомутов, лежащие внутри объединения, при этом не учитываются. Раздельные хомуты, не соприкасающиеся друг с другом, образуют раздельные эквивалентные сечения.

Центральная линия тонкостенного эквивалентного сечения проходит через середину стержня хомута. Эффективная толщина стенки t_ef определяется не в RSECTION, а в дополнении Рсчёт железобетонных конструкций согласно выбранному нормативу.

Правила

При образовании тонкостенного эквивалентного сечения действуют следующие правила:

• Выпуклая форма: Тонкостенное эквивалентное сечение должно быть выпуклым, то есть все внутренние углы его контура меньше или равны 180°. Если внешний контур объединения имеет вогнутый угол, он в этом месте разделяется на несколько тонкостенных эквивалентных сечений.

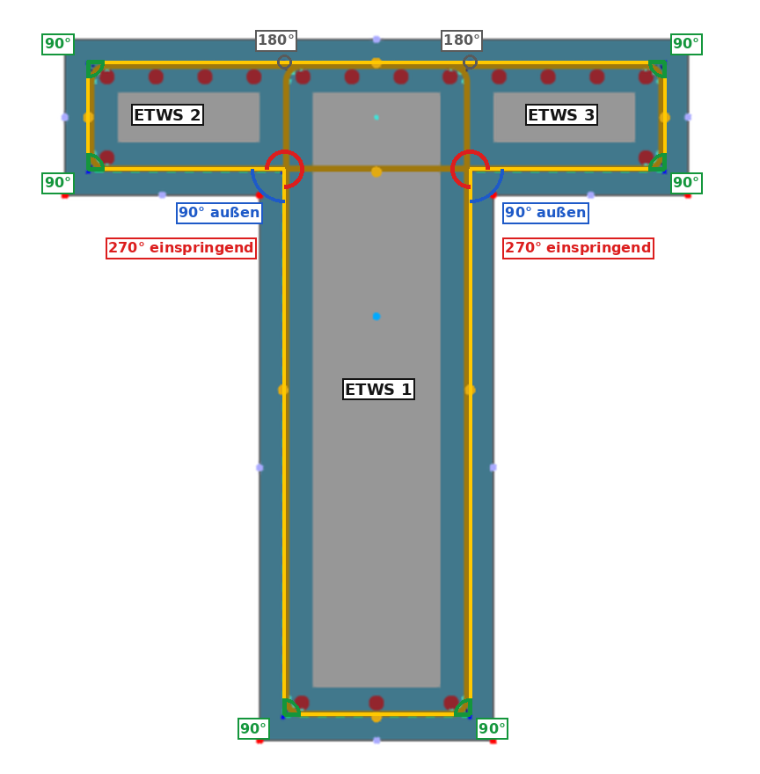

Выпуклые и вогнутые углы соединения хомутов

• Пересекающиеся хомуты: Если в точке пересечения двух хомутов образуется вогнутый угол, большая площадь отсекает меньшую. Ветвь хомута в этом месте образует общую границу двух

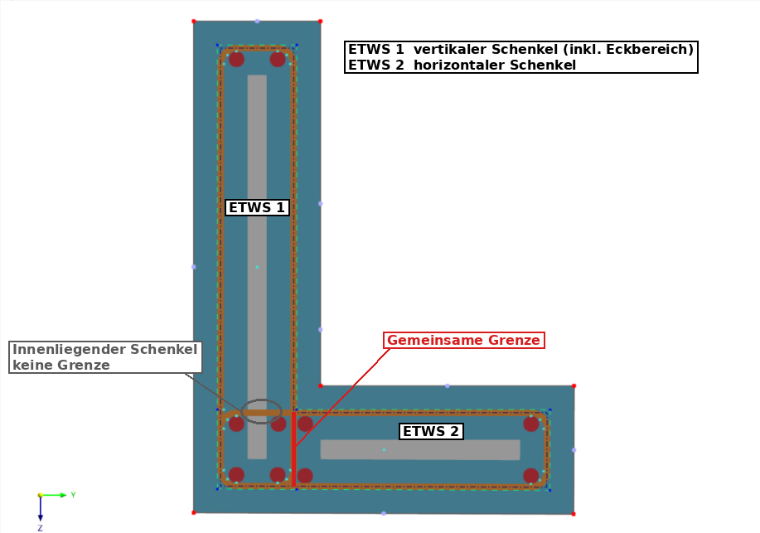

L-образное сечение с пересекающимися хомутами: два ТПС с общим пределом

• Внутренние ветви хомутов: Ветви хомутов, лежащие внутри эквивалентного сечения и не образующие вогнутого угла, не образуют границу.

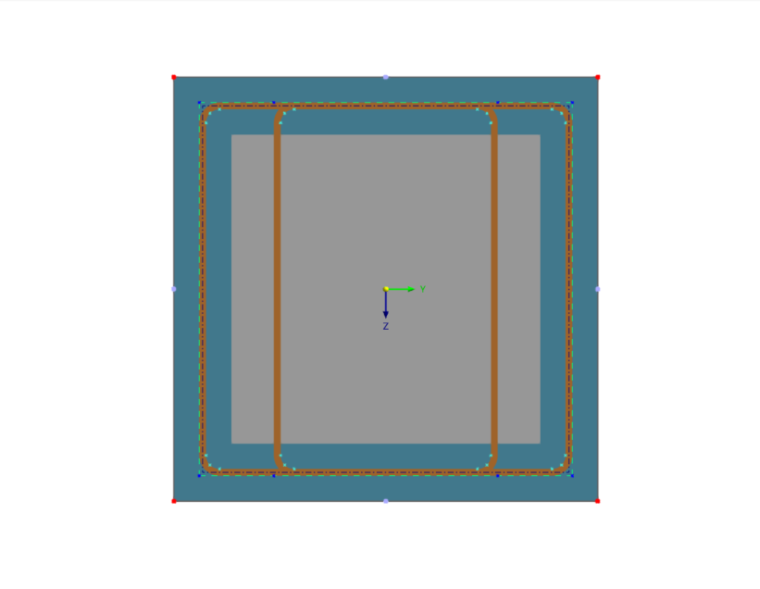

Прямоугольное сечение с внутренним хомутом: один МКЭ вдоль внешнего хомута

Отображение

Тонкостенное эквивалентное сечение можно отобразить в Навигатор - Отображение с помощью опции Эквивалентный момент сопротивления кручению. По умолчанию отображение отключено.

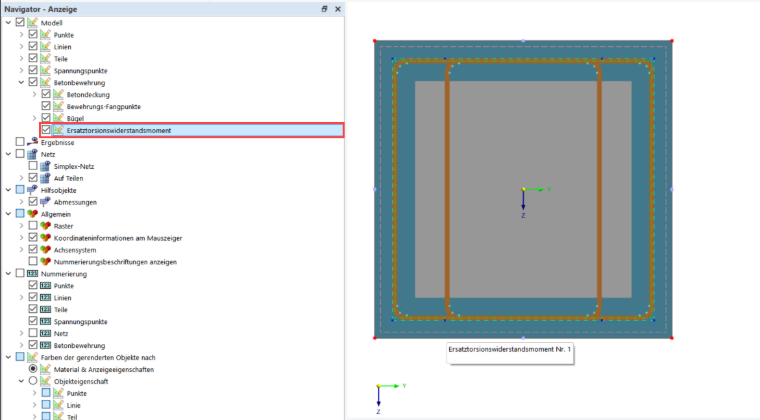

Навигатор - Изображение: момент сопротивления стеснённому кручению (заменённый)
