Соединить линии и элементы

Функция «Соединить линии и элементы» позволяет соединять линии и элементы, которые пересекаются друг с другом, но не имеют общей точки.

Основные параметры

По умолчанию линии и элементы не соединяются автоматически. Соответствующий параметр можно найти в диалоговом окне ' Параметры и настройки программы ', которое можно вызвать из меню « Параметры » или с помощью кнопки .

Подключение может быть выполнено с помощью внутренних точек типа # extbookmark manual|PointType_Standard|Стандартные точки # общие.

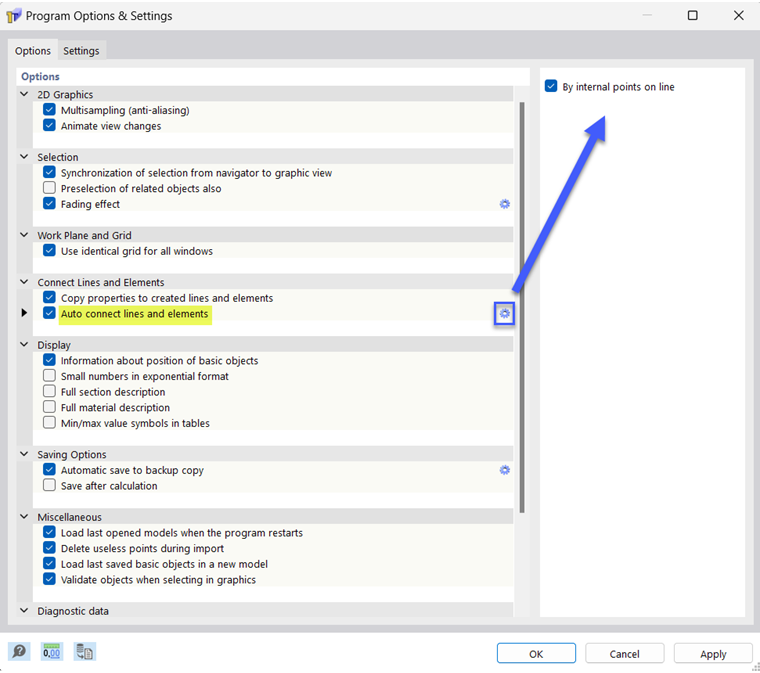

02 Диалоговое окно ' "Параметры и настройки программы" '

Вы также можете использовать меню « Вид » или общее контекстное меню, чтобы указать, должны ли линии и элементы быть разделены и соединены в общей точке.

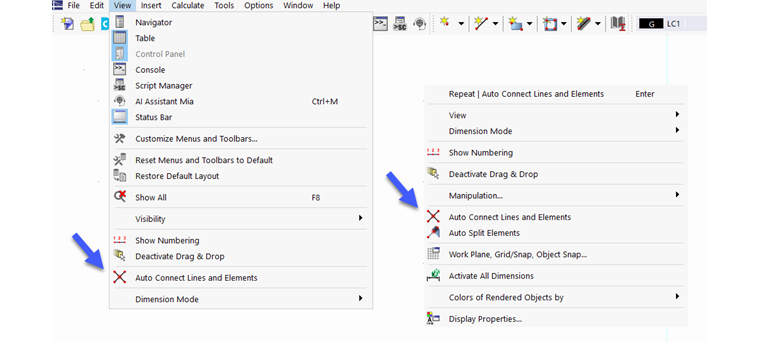

03 Функция 'Автоматическое соединение линий/элементов' в меню и в общем контекстном меню

Функция ' Connect '

Чтобы позже соединить пересекающиеся линии или элементы, используйте функцию « Соединить » в меню «Инструменты» или кнопку [ T0 ] в строке меню.

Вы можете соединять линии или элементы, не выбирая их предварительно. Просто нарисуйте окно над областью, в которой вы хотите соединить линии или элементы. Нет необходимости снимать объекты полностью.

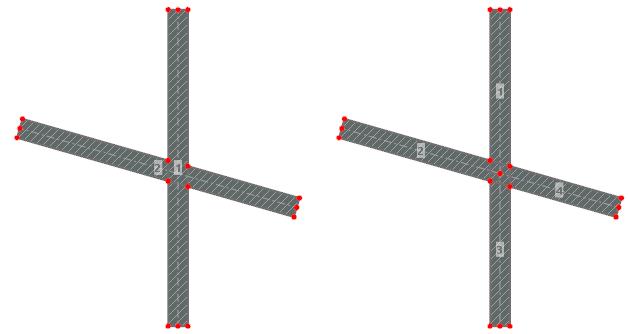

04 Левый оригинал (пересечение, несвязанные элементы) и правый результат (соединенные элементы)
