Авто

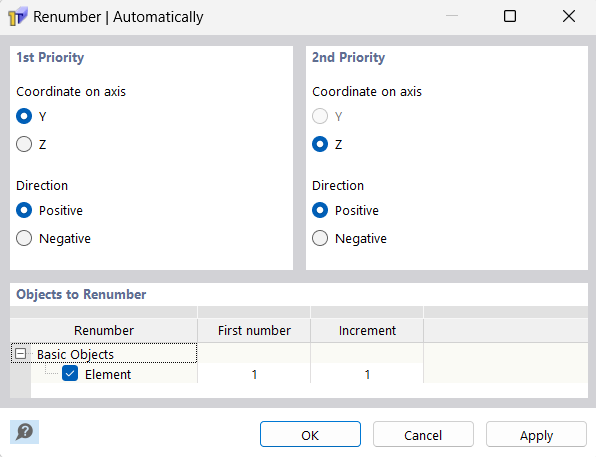

С помощью ' перенумерации | Автоматически функция ' позволяет изменять номера нескольких объектов модели за один шаг.

Важный

Установите соответствующие объекты с помощью одного из параметров выбора перед вызовом этой функции.

Укажите, какой 'приоритет' имеют направления оси Y и Z для новой нумерации. Вы можете указать, будет ли восходящая нумерация применяться в направлении положительной или отрицательной оси.

В приведенном выше примере точкам, а также линиям и элементам с наименьшими координатами Y присваиваются новые номера. Точки обрабатываются в положительном направлении оси Y. Если две точки имеют одинаковые координаты Y, решает вторая. Приоритет, которому точка получает меньшее число: Это точка с большим значением координаты Z.

В разделе ' Объекты, которые необходимо перенумеровать ', укажите, нужно ли перенумеровать точки, линии, детали, проемы, элементы или размеры и какие начальные числа и приращения (интервалы между числами) применяются.

Инфо

Для перенумерации можно использовать только свободные номера. Однако RSECTION позволяет указывать присвоенные номера, если они становятся свободными в результате перенумерации.
