Части можно разделять либо по всем имеющимся линиям пересечения, либо только по выбранным линиям пересечения.

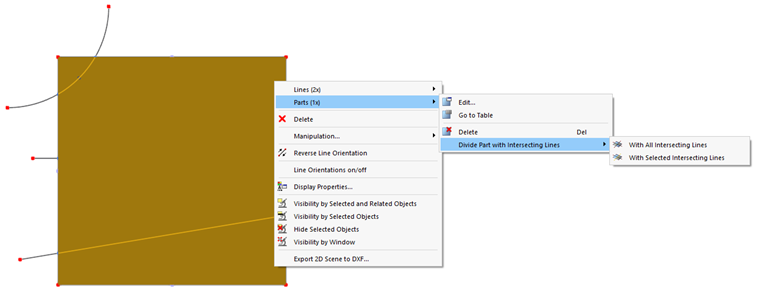

Чтобы разделить часть по всем линиям пересечения, выделите часть и выберите в контекстном меню команду По всем линиям пересечения. Альтернативно можно вызвать функцию через меню Дополнительно → Изменить части или использовать кнопку
на панели инструментов CAD.
Функцию можно также сначала запустить без выбора части — либо через меню Дополнительно → Изменить части → По всем линиям пересечения, либо через кнопку
. Затем появляется диалоговое окно, в котором можно выбрать части, подлежащие разделению.
Если разделение должно выполняться только по определенным линиям пересечения, сначала выделите часть и соответствующие линии пересечения, а затем выберите в контекстном меню команду По выбранным линиям пересечения.
RSECTION при этом создает в части отверстия и образует из возникающих областей новые части. Материал наследуется от исходной части и затем может быть скорректирован.

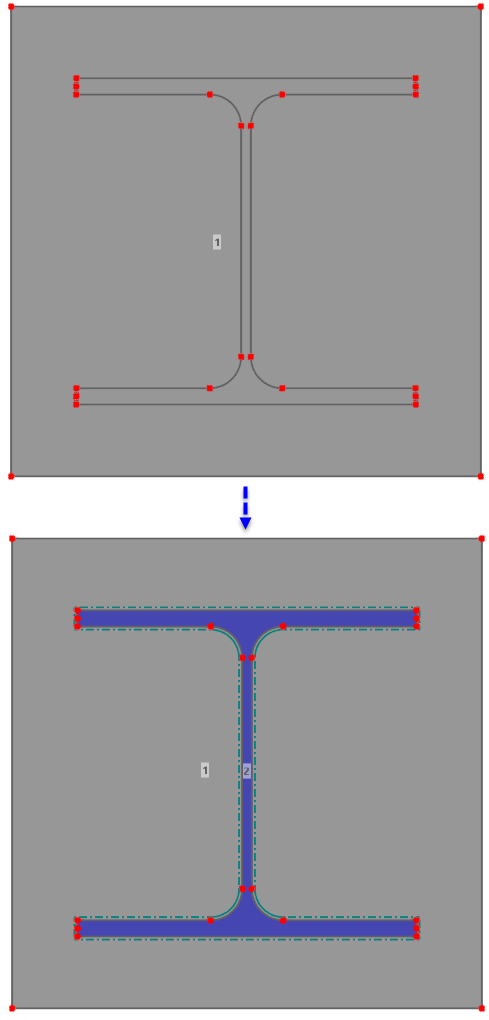

На следующем рисунке показан профиль с интегрированной областью, которая в результате разделения образуется как новая часть.
