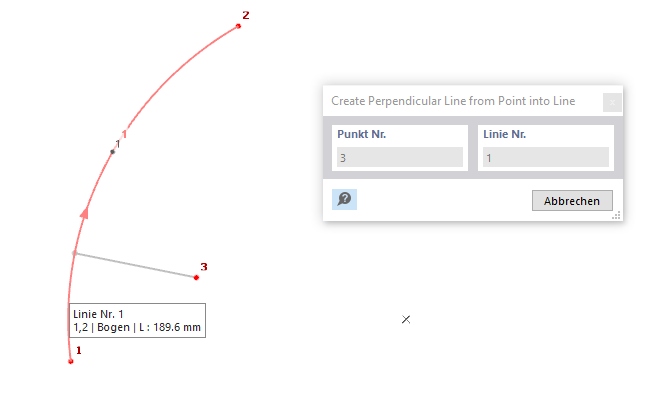

Чтобы построить перпендикулярную линию от точки к линии, нажмите кнопку
и выберите сначала точку, а затем линию. Если для выбранной линии существует несколько возможных перпендикулярных линий, будет создана та, которая находится ближе всего к указателю мыши. В качестве альтернативы используйте кнопку
на панели инструментов CAD.
