Слева от рабочего окна отображается навигатор, отображающий данные открытого файла (ов) в виде древовидной структуры. Щелкнув по символу , можно развернуть записи ветви и закрыть их с помощью . Двойной щелчок по записи имеет тот же эффект.
Когда вы «захватите» навигатор с указателем в строке заголовка, вы можете переместить его в рабочую область. Чтобы снова закрепить его, дважды щелкните на строку заголовка или переместите навигатор к рамке окна.
В нижней части навигатора находятся две вкладки (или три после расчета). Они позволяют переключаться между навигаторами 'Данные ',' Изобразить 'и' Результаты '.

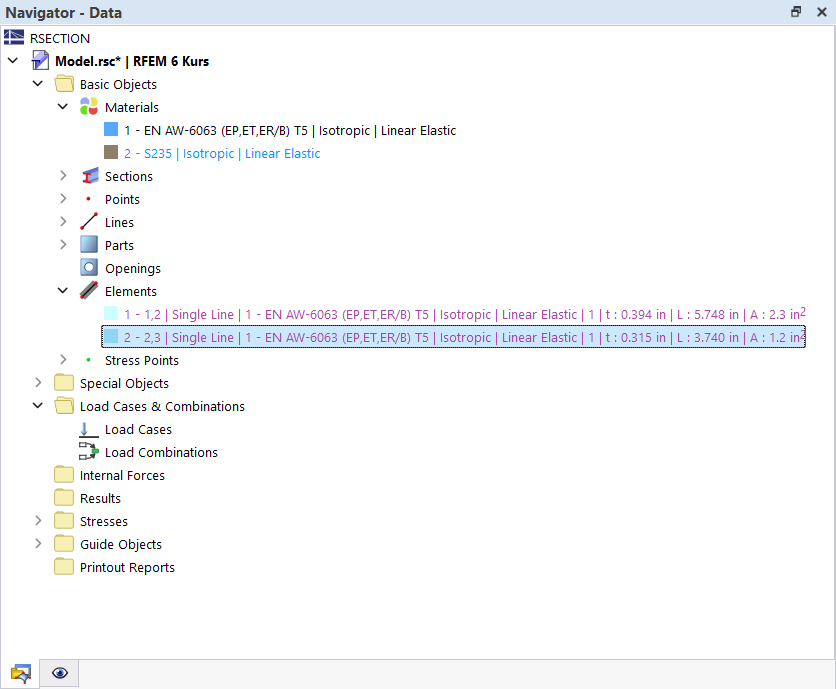

Навигатор - Данные
Навигатор - Данные управляет данными модели, внутренними силами, а также результатами расчетов. Неправильно определенные объекты отображаются красным цветом, неиспользуемые объекты отображаются синим цветом.

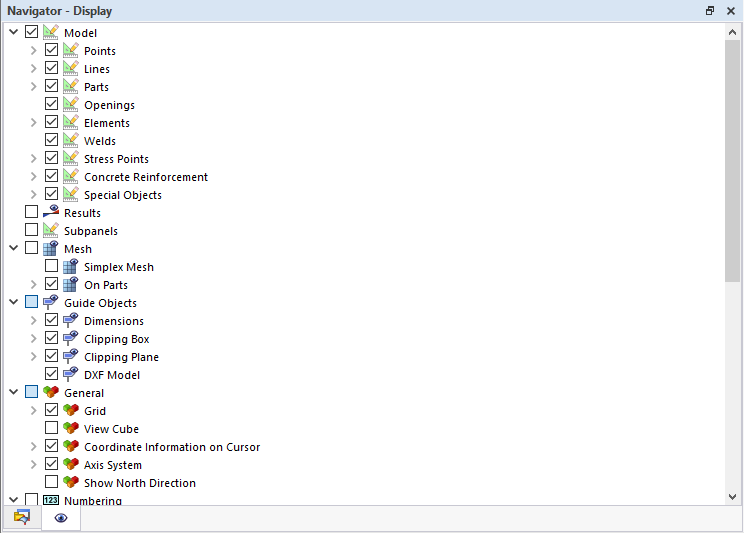

Навигатор – Отображение
Навигатор - Изобразить управляет графическим отображением объектов в рабочем окне. Если снять флажок записи, объект или атрибут будет скрыт.

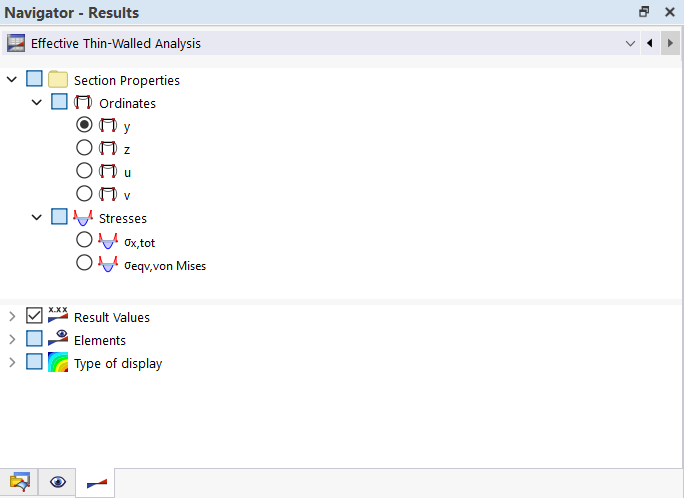

Навигатор - Результаты
Навигатор - Результаты управляет отображением результатов на графике.
