Сварные швы используются для соединения двух элементов типа 'Одная линия', а также для определения напряжений в сварных швах от сдвига и кручения.
Номер шва присваивается автоматически, но его можно изменить. Порядок нумерации не имеет значения. Она также не должна быть непрерывной; допустимы пробелы в нумерации.
Параметры шва
Для выбора в списке доступны различные типы швов.

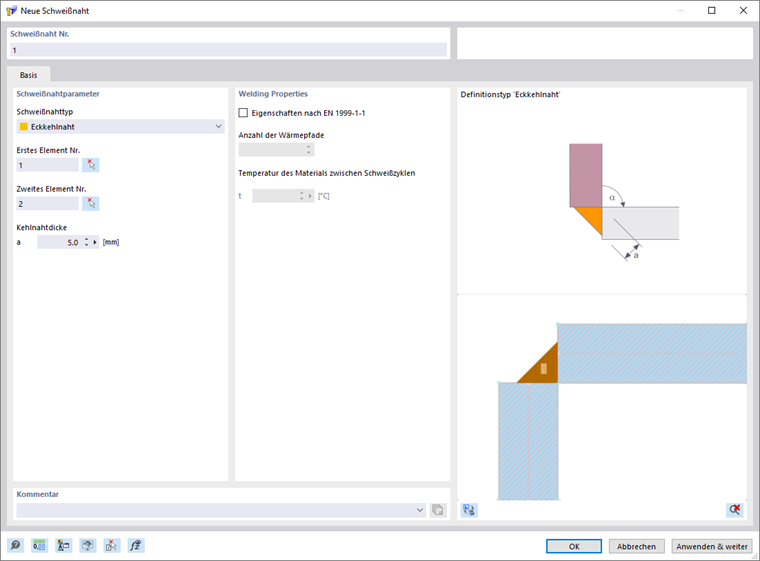

Угловой шов
Угловой шов - это сварной шов, в котором два элемента привариваются друг к другу под углом.
Задав первый и второй элементы, вы затем определите и элементы, которые будут соединены с угловым швом. Сами элементы могут быть также элементами без толщины (так называемые нулевые элементы). Угол между двумя элементами должен составлять от 45 ° до 135 °, и элементы должны быть соединены напрямую с помощью общей начальной или конечной точки.

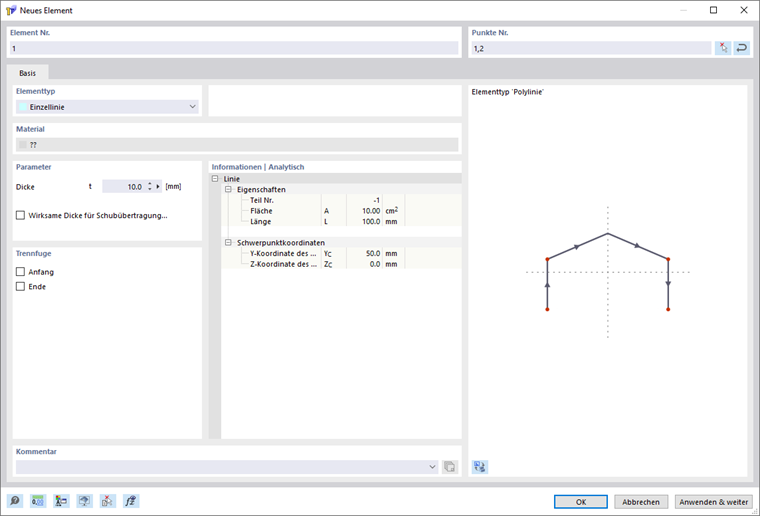

Чтобы передача силы проходила исключительно через сварной шов, а не через смежные элементы, необходимо на сварном элементе создать сварной шов
Trennfuge
для задания.
Толщина углового шва представляет собой его корневой размер.

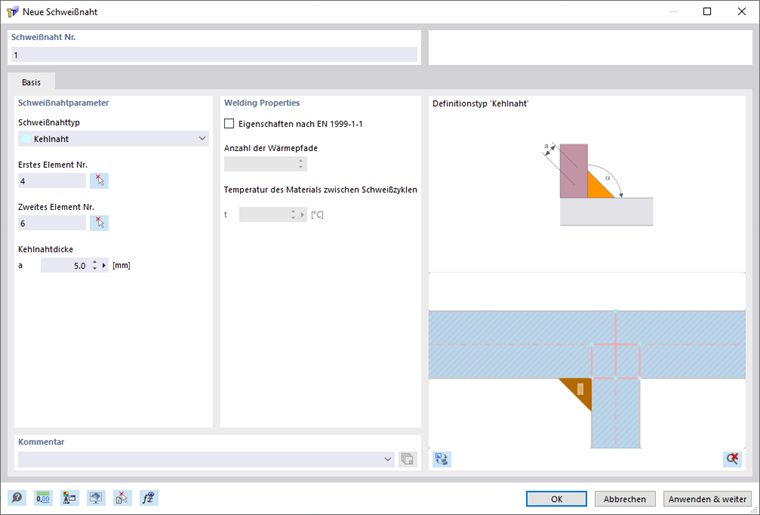

Угловой валиковый
Угловой шов - это угловой шов, который соединяет края двух элементов, стоящих друг на друге. Шов всегда выполняется вдоль внешней продольной стороны (края) элементов.
Задав первый и второй элементы, вы затем определите и элементы, которые будут соединены с угловым угловым швом. Угол между этими двумя элементами должен составлять от 45° до 135°. Оба элемента должны иметь положительную толщину элемента - элементы без толщины (нулевые элементы) не допускаются. Элементы также должны касаться друг друга, по крайней мере, в одном месте. Контакт также может быть на краю элемента. Элементы не должны быть напрямую соединены друг с другом. В таком случае соединение создается с помощью сварного шва.
Толщина углового шва представляет собой его корневой размер.
Угловой сварной шов внахлёстку
Угловой шов внахлестку - это сварное соединение, в котором два элемента соединяются друг с другом внахлестку, причем шов проходит вдоль нахлеста.
Задав первый и второй элементы, вы затем выберите и элементы, которые будут соединены с помощью углового шва внахлестку. Оба элемента должны иметь положительную толщину элемента - элементы без толщины (нулевые элементы) не допускаются. Кроме того, элементы должны быть параллельны друг другу и касаться друг друга, по крайней мере, в одном месте. Элементы не должны быть напрямую соединены друг с другом. В таком случае соединение создается с помощью сварного шва.
Угловой шов внахлёст можно поместить в начало или в конец первого элемента. Для этого нужно лишь выбрать соответствующую позицию шва.
Толщина углового шва представляет собой его корневой размер.
Свойства по EN 1999-1-1
Флажок доступен только в том случае, если вы щелкли в Basis норме EN 1999-1-1.
Расчет эффективного сечения для учета снижения прочности в зоне термического влияния (HAZ) из-за продольных швов все еще продолжается.
Количество слоёв при сварке
В этом разделе диалога можно задать количество тепловых путей. У угловых швов количество способов отвода тепла, отличное от трех, влияет на расширение опасной зоны. Соответствующее предписание можно найти в норме EN 1999-1-1, пункт 6.1.6.3(5) и 6.1.6.3(8).
Температура материала между циклами сварок
В этом разделе можно задать межслойную температуру. У многослойных сварных швов может произойти повышение температуры между слоями. Это приводит к увеличению расширения опасной зоны при температурах между слоями выше 60 °C. Более подробную информацию вы найдете в норме EN 1999-1-1, пункт 6.1.6.3(8).
