Параллельные линии/элементы

Функция Параллельные линии/элементы в меню Инструменты позволяет параллельно копировать линии или элементы. В качестве альтернативы используйте для этого кнопку или на панели инструментов CAD

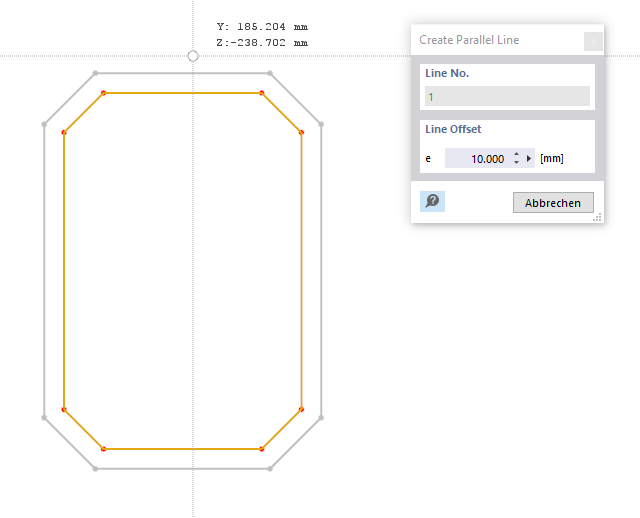

Следующее изображение показывает полилинию, копия которой смещается наружу на расстояние 10 мм.

Определение параллельных линий со смещением

Расстояние смещения

Укажите расстояние, на которое вы хотите копировать линии или элементы.

Список линий/элементов

Выберите линию/элемент в рабочем окне щелчком мыши, для которого должна быть создана параллельная линия/элемент.

Направление смещения вы можете затем задать с помощью мыши. Новую линию/новый элемент можно проверить в предварительном просмотре.
