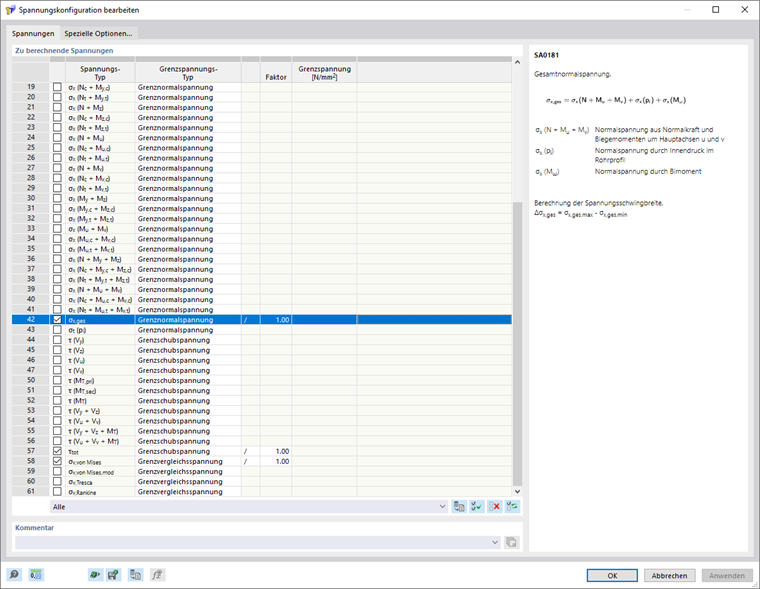

В конфигурации напряжений сварных швов вы можете выбрать сварные напряжения, которые необходимо рассчитать и вывести. Вы можете открыть конфигурацию напряжений сварных швов через пункт Напряжения в Навигаторе - Данные.
Подлежащие расчёту напряжения
В списке вы можете выбрать напряжения, которые необходимо рассчитать. Если вы отмечаете флажок, соответствующее напряжение будет рассчитано.
Справа от списка отображается описание выбранного напряжения.
Предел напряжения
Для каждого напряжения в таблице вы можете выбрать тип предела напряжения. Отношение напряжений рассчитывается из отношения существующего напряжения к предельному напряжению.
Если вы хотите увеличить или уменьшить предельное напряжение для какого-либо типа напряжения, вы можете масштабировать его в соответствующей колонке 'Фактор'. С опцией '/' напряжение делится на указанное число, с '*' - умножается.
Без
При типе предела напряжения 'Без' расчёт отношения напряжений не выполняется.
Предельное касательное напряжение
Предельное касательное напряжение указывает допустимое касательное напряжение вследствие поперечной силы и кручения. Предельное касательное напряжение определяется согласно EN 1993-1-8 по следующей формуле:
|
fu |
Прочность на растяжение более слабого из соединяемых стержней |
|
βw |
Коэффициент корреляции по норме EN 1993-1-8, таблица 4.1 |
|
γM2 |
Частичный коэффициент надежности для прочности сварных швов |
Пользовательское
Вы можете использовать тип предельного напряжения 'Пользовательское', чтобы вручную настроить предельное напряжение. Предельное напряжение можно установить вручную в колонке 'Пользовательское предельное напряжение'.
Пользовательское сжатие/растяжение
С типом предела напряжения 'Пользовательское сжатие/растяжение' вы можете задавать знако-зависимые предельные напряжения для определённых компонент напряжения.
