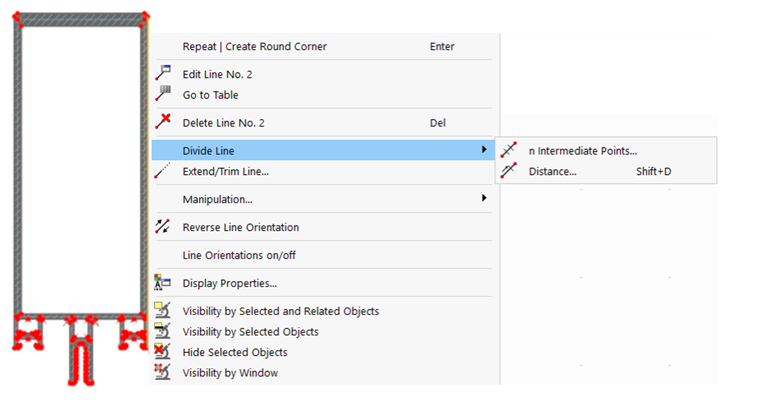

Чтобы разделить линию или элемент, щелкните объект правой кнопкой мыши. Затем в контекстном меню выберите одну из функций Разделить линию или Разделить элемент.
С помощью кнопок
и
и
либо
и
и
на панели инструментов CAD вы также можете разделять линии или элементы.
Разделение с помощью промежуточных точек
С помощью этой функции вы разделяете линию или элемент на равные сегменты.
Количество

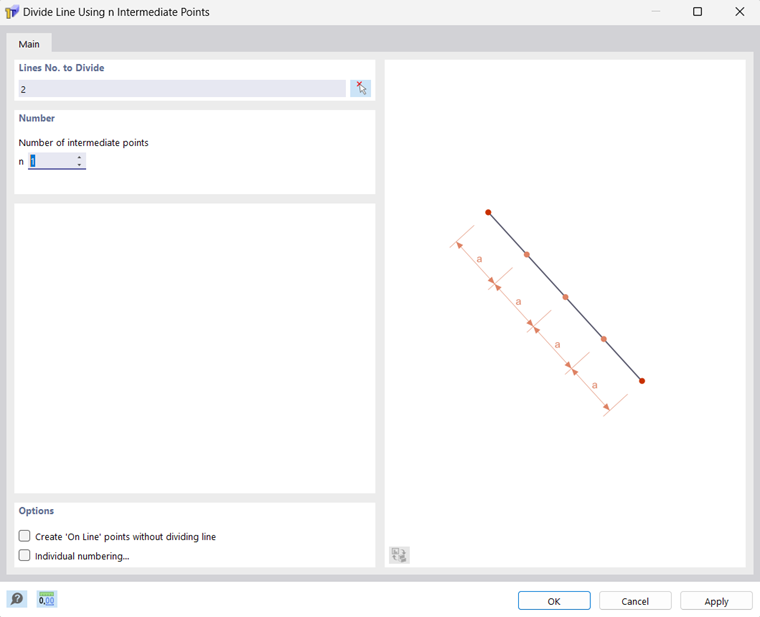

Укажите 'Количество промежуточных точек' n для разделения. Как показано на рисунке выше, линия, например, с двумя промежуточными точками делится в своих точках третей.
Параметры
Флажок 'Создавать точки типа На линии без разделения линии' по умолчанию отключен. При разделении линии при этом создаются новые линии. Если вы установите этот флажок, линия останется целой. В этом случае разделение выполняется промежуточными точками типа 'Точки на линии' (см. главу Точки ).
Если вы установите флажок 'Индивидуальная нумерация', то на вкладке Нумерация можно задать нумерацию новых объектов.
Нумерация

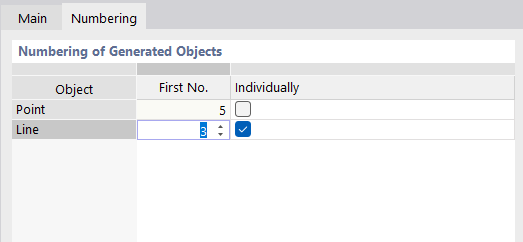

Вкладка Нумерация отображается, если на вкладке 'Базовое' установлен флажок Индивидуальная нумерация.
Установите в столбце 'Отдельно' для какого объекта вы хотите назначить определённую нумерацию. В столбце '1-й №' можно задать начальный номер для новых объектов. Другие объекты этой категории будут нумероваться по возрастанию от этого номера.
Разделение по расстоянию
С помощью этой функции вы разделяете линию или элемент в определённой точке.
Расстояние между новой точкой и началом или концом линии
Укажите, на каком расстоянии от начальной или конечной точки следует разделить линию или элемент. Значение можно задать как в виде длины, так и относительного значения. Четыре поля ввода интерактивны.
Если расстояние относится к проецируемой длине, укажите проекцию в разделе 'Расчётная длина'.
Расчётная длина
Обычно расстояние разделения относится к 'Истинной длине' линии или элемента. Если это не так, выберите соответствующую 'Проекцию в направлении' оси заданной системы координат. В разделе 'Расстояние' вы затем можете задать соответствующие значения разделения.
Параметры
Флажок 'Создавать точки типа На линии без разделения линии' управляет тем, создаются ли при разделении линии новые объекты (см. раздел Параметры).
Если вы установите флажок 'Индивидуальная нумерация', вы можете повлиять на нумерацию новых объектов (см. вкладку Нумерация).
