Материалы необходимы для определения элементов и частей.
Die Materialnummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.
Список
Die 'Liste' verwaltet alle Materialien des Modells. В таблице Liste von Objekttypen sind die Schaltflächen beschrieben, mit denen Sie Objekte einer Liste neu anlegen, kopieren oder löschen können.
Наименование
Sie können einen beliebigen Namen für das Material festlegen. Wenn die Bezeichnung mit einem Eintrag der Bibliothek übereinstimmt, liest RSECTION die hinterlegten Materialkennwerte ein. Um das Material in der Bibliothek auszuwählen, klicken Sie auf die Schaltfläche
am Ende der Eingabezeile. Die Übernahme von Materialien ist im Kapitel Materialbibliothek beschrieben.
Bei Materialien aus der Bibliothek sind die 'Grundlegenden Materialkennwerte' fest eingestellt und nicht veränderbar. Möchten Sie benutzerdefinierte Kennwerte des Materials verwenden, so haken Sie im Abschnitt 'Optionen' das Kontrollfeld Benutzerdefiniertes Material an (siehe Abschnitt Benutzerdefiniertes Material).

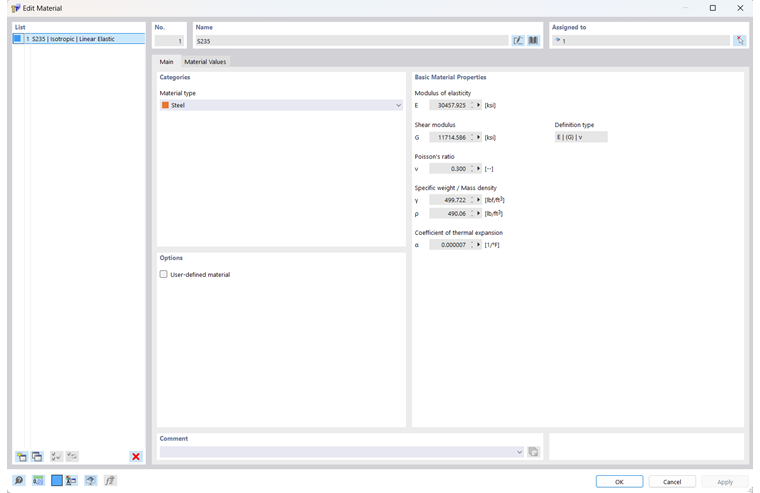

Основное
Das Register Basis verwaltet die fundamentalen Materialparameter.
Тип материала
Über den Materialtyp wird die Kategorie des Materials festgelegt. Bei einem Material der Bibliothek ist einer der folgenden Materialtypen voreingestellt.
Модуль упругости
Модуль упругости E описывает соотношение между нормальным напряжением и деформацией. Er fließt – wie der Schubmodul – in die Berechnung des Abklingfaktors 𝜆 ein und wird bei Querschnitten aus unterschiedlichen Materialien für die Ermittlung der ideellen Querschnittskennwerte benötigt.
модуль сдвига
Модуль сдвига G представляет собой второй параметр, используемый для описания упругости линейного изотропного и однородного материала.
поперечная деформация
Die Querdehnungszahl ν, auch Poissonzahl genannt, liegt bei isotropen Materialien üblicherweise zwischen 0,0 und 0,5. Таким образом, при значении более 0.5 (например, резины) предполагается, что материал не является изотропным.
Der Zusammenhang zwischen E-Modul, G-Modul und Querdehnzahl bei einem isotropen Material ist in Gleichung Querdehnzahl beschrieben.
|
E |
Мод. упруг. |
|
G |
модуль сдвига |
|
ν |
поперечная деформация |
Werden die Eigenschaften eines isotropen Materials manuell definiert, so ermittelt RSECTION die Querdehnzahl aus den Werten des E- und G-Moduls. Diese Voreinstellung können Sie bei Bedarf in der Liste 'Definitionstyp' ändern.
Definitionstyp für Materialkennwerte
| E | G | (ν) | Querdehnzahl wird aus E- und G-Modul bestimmt |
| E | (G) | ν | Schubmodul wird aus E-Modul und Querdehnzahl bestimmt |
| E | (G) | ν | E-Modul, G-Modul und Querdehnzahl sind unabhängig voneinander |
Объемный вес / массовая плотность
Das spezifische Gewicht γ beschreibt das Gewicht des Materials je Volumeneinheit. Dieser Wert wird für die Ermittlung des Querschnittsgewichts benötigt.
Die Dichte ρ beschreibt die Masse des Materials je Volumeneinheit.
Коэффициент температурного расширения
Die Wärmedehnzahl α beschreibt den linearen Zusammenhang zwischen Temperatur- und Längenänderungen (Dehnung des Materials bei Erwärmung, Stauchung bei Abkühlung).
Пользовательский материал
Bei Materialien aus der Bibliothek sind die Materialkennwerte fest voreingestellt. Sie können daher in den Eingabefeldern nicht direkt geändert werden.
Um die Eigenschaften eines Material anzupassen, aktivieren Sie im Abschnitt 'Optionen' das Kontrollfeld Benutzerdefiniertes Material. Damit werden die Eingabefelder der grundlegenden Materialkennwerte im Register 'Basis' zugänglich.
Ebenso können Sie im Register 'Materialwerte' die Kennwerte ändern.

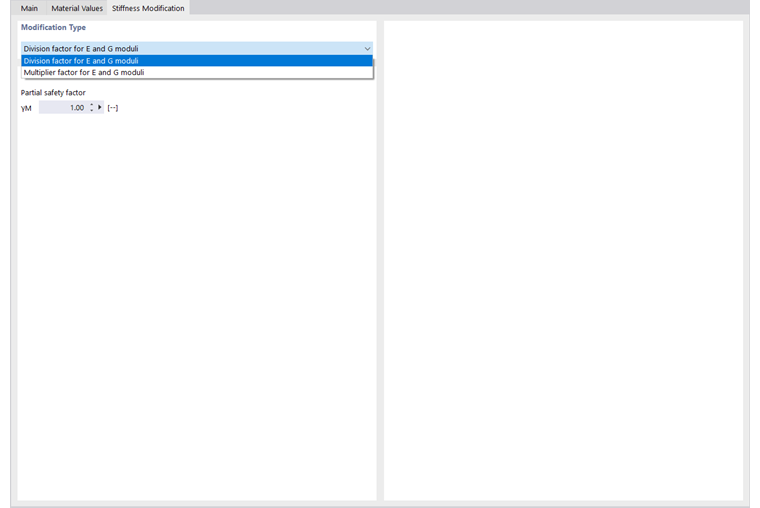

Im Register 'Steifigkeitsmodifizierung' können Sie zudem Teilungs- oder Multiplikationsfaktoren für E- und G-Module definieren.
