Напряжения сечения рассчитываются в точках напряжений и отображаются в таблице. Точки напряжения создаются автоматически, но их можно определить и вручную.
Основное

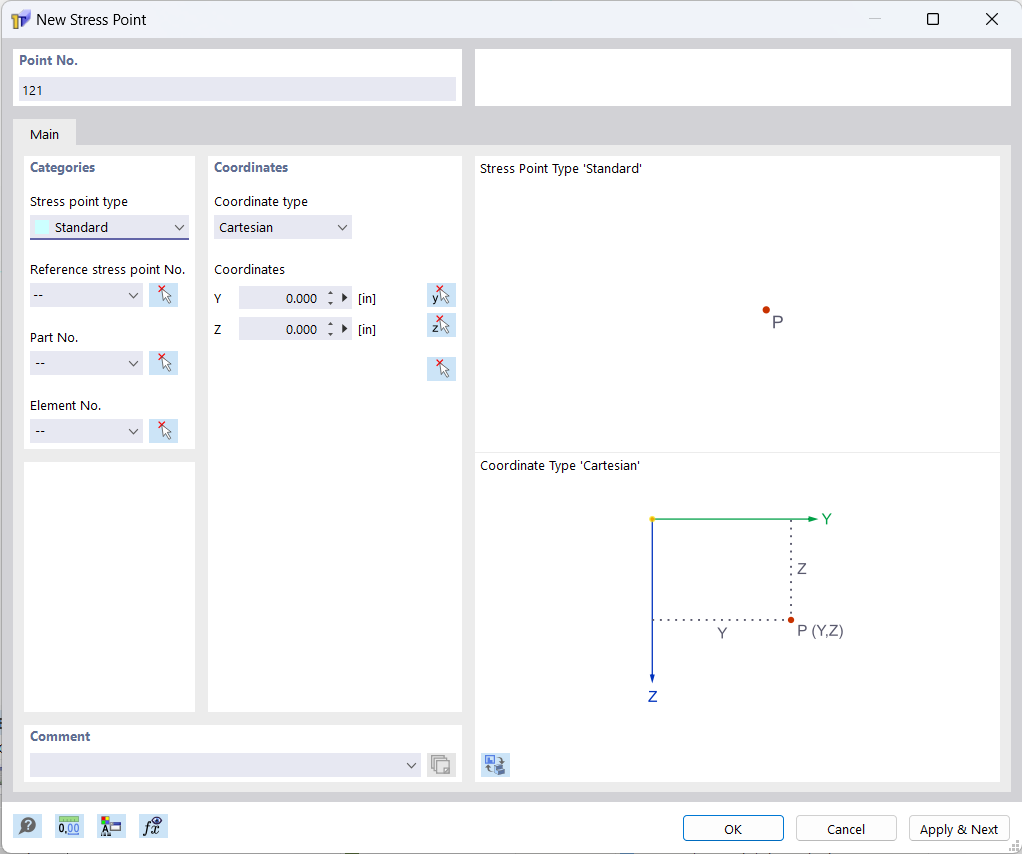

Вкладка Основные управляет наиболее важными параметрами точек напряжения.
Тип точки напряжений
В списке доступны для выбора различные типы точек напряжения.
Норматив
Точки напряжения типа 'Стандартные' могут быть размещены в любом месте сечения.
Онлайн

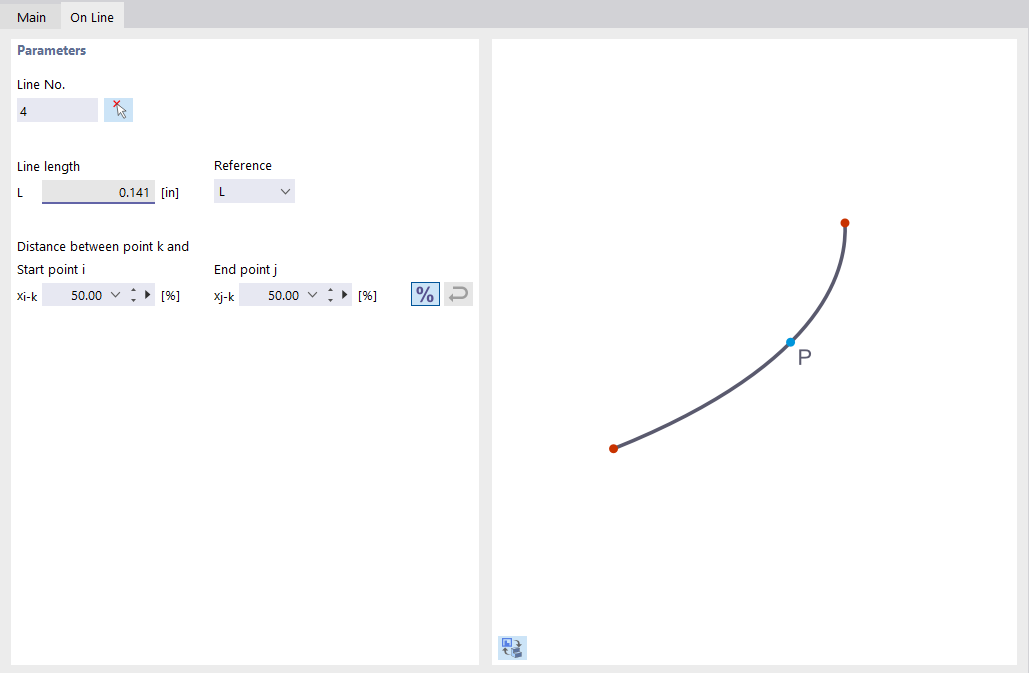

Точки напряжения типа 'на линии' могут быть заданы на линиях. Линия и расстояние должны быть определены в другой вкладке.
Элемент

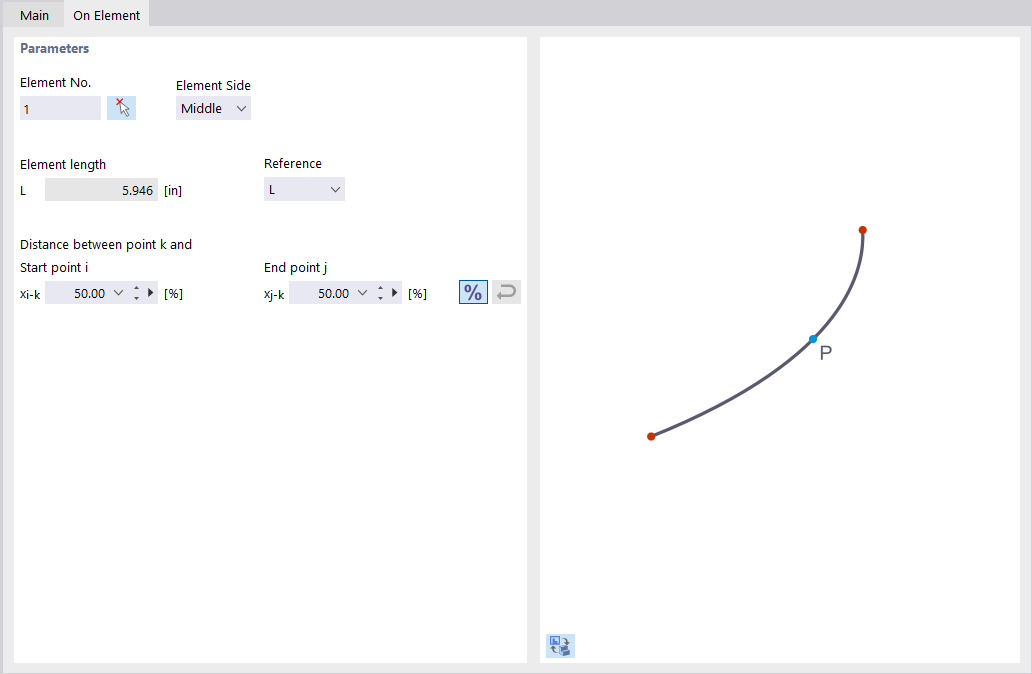

Точки напряжения типа 'можно размещать на элементе' на элементах. Элемент и сторона элемента, а также расстояние должны быть определены в другой вкладке.
Точка напряжений-ориентир №
Координаты обычно относятся к началу глобальной системы координат (запись ' - '). Кроме того, можно определить координаты относительно другой точки напряжения. Это полезно, например, для размещения точки напряжения на определенном расстоянии от определенного положения. Для этого можно использовать в списке опцию ' Назад '. Точку референтного напряжения можно также ввести напрямую или выбрать на модели с помощью
.
Часть №
Введите номер детали, в которой находится точка напряжения.
Элемент №
Задайте номер элемента, в котором находится точка напряжения.
Тип координат
Координаты точки напряжения всегда связаны с системой координат, которая описывает положение точки напряжения в пространстве. Система координат должна пониматься как по часовой стрелке. В случае декартовой системы координат, оси Y и Z описывают поступательное удлинение (расстояния). Оба направления координат имеют одинаковые права.
Координаты
Положение точки напряжения можно описать с помощью ее координат Y и Z.
