Przed edycją obiektów należy zdefiniować odpowiednie obiekty modelu - należy wybrać opcję " ". W zależności od typu i przeznaczenia obiektu dostępne są różne opcje.

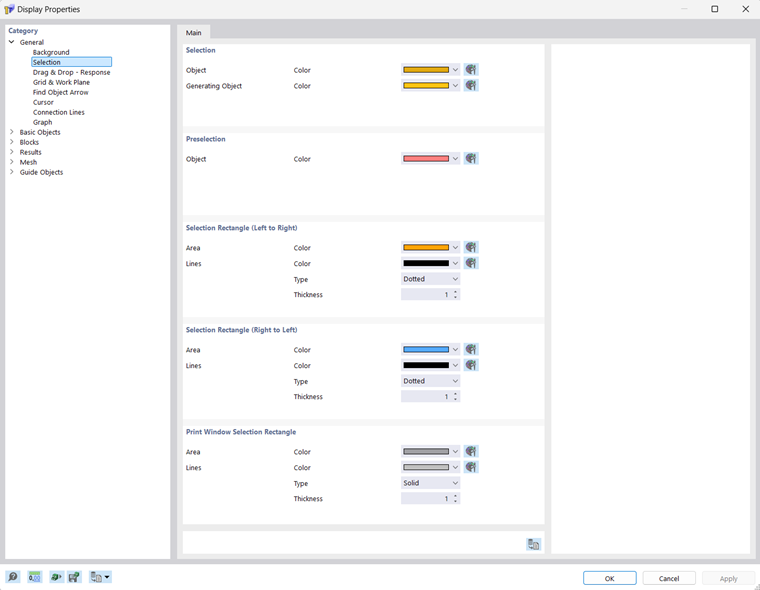

Wybrane obiekty są wyróżnione innym kolorem. W oknie dialogowym 'Właściwości wyświetlania' można dostosowywać kolory zaznaczenia i wyboru wstępnego („dotykanie obiektu“ bez konieczności klikania).
Właściwości wybranych obiektów można edytować poprzez dwukrotne kliknięcie jednego z tych obiektów. Alternatywnie, można kliknąć opcję Edytuj wybór w menu Edytować.
Graficzne wybieranie obiektów
Wybór przy użyciu myszy
Aby wybrać obiekt w oknie roboczym, należy kliknąć go lewym przyciskiem myszy. Obiekt pozostaje zaznaczony do momentu kliknięcia innego obiektu lub kliknięcia w pustym obszarze okna roboczego. Aby dodać więcej obiektów do wyboru, istnieją dwie możliwości:
- Podczas klikania przytrzymaj wciśnięty klawisz Ctrl.
- Kliknąć przycisk
, aby aktywować ustawienie 'Dodaj do zaznaczenia' w menu Edytować >Wybrać.
Wybór w obszarze graficznym
Aby wybrać jednocześnie kilka obiektów w oknie roboczym, należy narysować okno nad obiektami, naciskając jednocześnie lewy przycisk myszy. Obowiązują poniższe zależności: W przypadku rysowania okna od lewej do prawej strony wybrane zostaną wszystkie obiekty w całości leżące w tym obszarze. Jeżeli jednak okno zostanie narysowane od prawej do lewej strony, wybór obejmie również wszystkie obiekty, które tylko częściowo znajdują się w tym obszarze. Przydzielonymi kolorami można zarządzać w oknie dialogowym image030452 Wyświetlić właściwości .
Jeżeli wybór nie jest korzystny dla okna, można dokonać wyboru za pomocą równoległoboku, powierzchni w kształcie elipsy, powierzchni okrągłej lub powierzchni definiowalnej dowolnie (' Lasso '). Te opcje wyboru znajdują się w menu Edytować > Wybrać .
Wybierz bezpłatne punkty
Za pomocą funkcji 'Wolne punkty' w menu Edytować > Wybrać można wybrać wszystkie punkty, które nie są wymagane do zdefiniowania linii lub Części. Aby usunąć te punkty, należy nacisnąć klawisz Del.
Wybór obiektów powiązanych
W przypadku wyboru artykułu odpowiednie linie i punkty nie są uwzględniane w wyborze. Za pomocą funkcji 'Obiekty powiązane' w menu Edytować Wybrać można zintegrować składowe wybranych obiektów w wyborze.

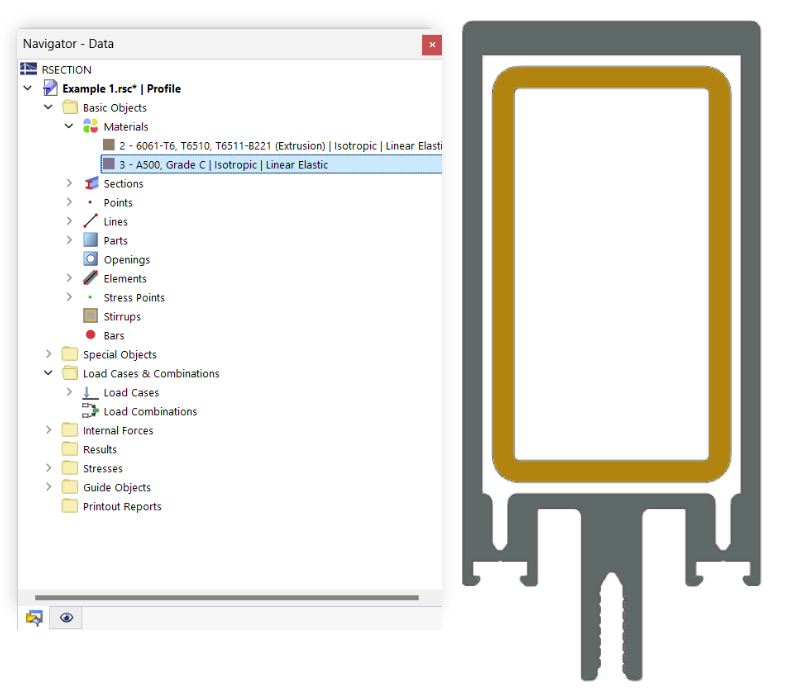

Wybór obiektów za pomocą nawigatora
Obiekt można wybrać, klikając odpowiedni wpis w Nawigatorze - Dane. Funkcja ta obejmuje również właściwości obiektu: Na przykład, jeżeli w Nawigatorze zostanie wybrany materiał, w oknie roboczym zostaną wybrane wszystkie obiekty, do których ten materiał jest przypisany.

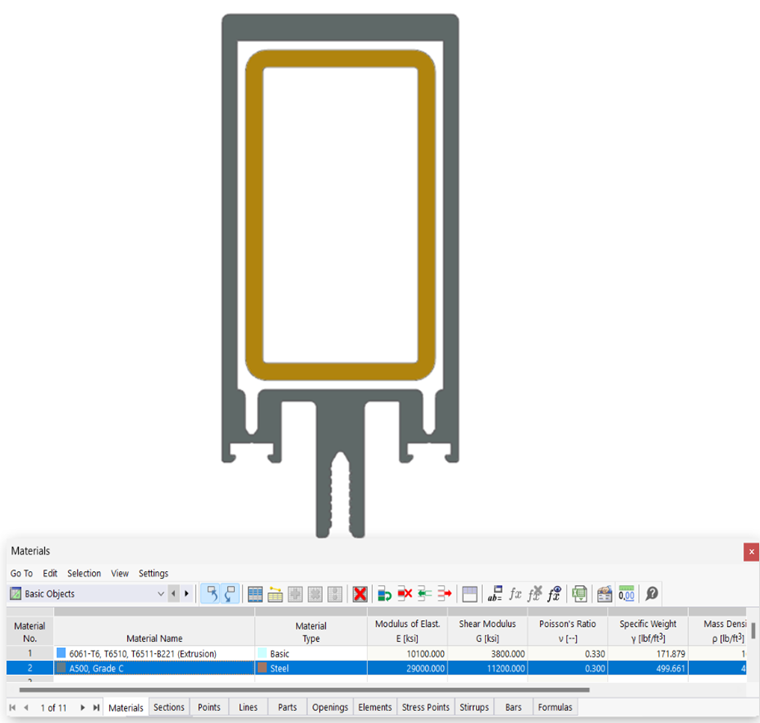

Wybór obiektów przy użyciu tabeli
Obiekt modelu można wybrać, klikając odpowiedni wiersz w tabeli - Obiekty podstawowe .
Informacje
Wybór graficzny przy użyciu tabeli jest możliwy tylko wtedy, gdy przycisk
na pasku narzędzi tabeli jest aktywowany (domyślnie).
