Ввод внутренних сил

Модель может быть рассчитана по загружениям с использованием нескольких внутренних сил, доступных в отдельных точках x вдоль стержня.

Liegen unterschiedliche Schnittgrößenkonstellationen vor, so können Sie diese

• einzeln in verschiedenen Lastfällen,
• an verschiedenen Stäben im gleichen Lastfall oder
• an verschiedenen Stellen x im gleichen Lastfall

untersuchen.

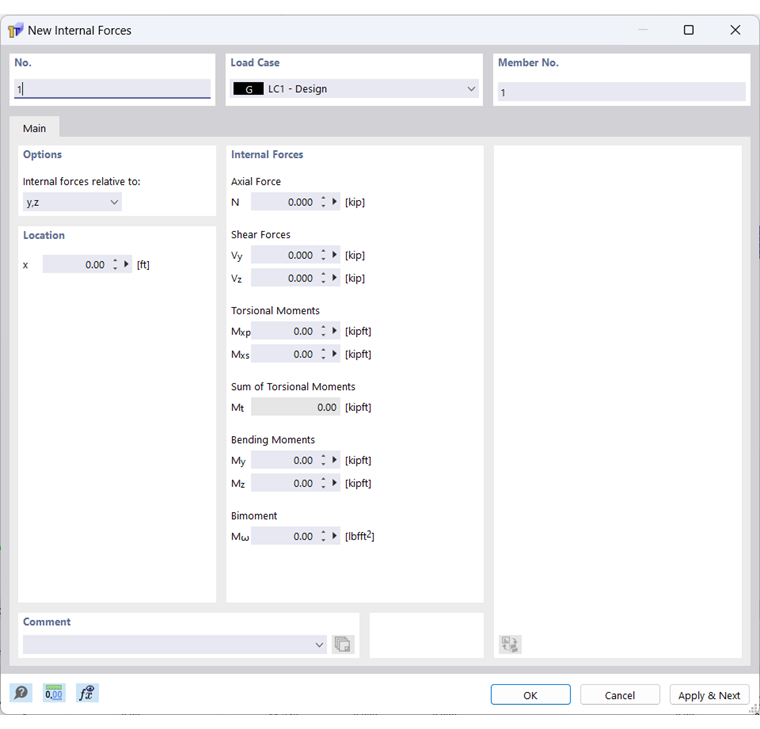

Диалоговое окно ' Новые внутренние силы '

Die Nummer der Schnittgröße wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Загружение

Wählen Sie aus der Liste aus, für welchen Lastfall Sie die Schnittgrößen definieren möchten.

Стержень №

Die Schnittgrößen werden stabweise verwaltet. Sie können die Nummer des Stabes frei wählen, an dem die Schnittgrößen wirken.

Внутренние силы отнесены к

Wählen Sie in der Liste aus, ob sich die Schnittgrößen auf die Hauptachsen u und v des Modells oder die Eingabe-Achsen y und z beziehen, die parallel zu den globalen Achsen Y und Z im Schwerpunkt liegen.

Место работы:

Geben Sie hier die Stelle des Stabes an, an der die folgend definierten Schnittgrößen auftreten. Die Schnittgrößeneingabe braucht nicht an eine konkrete Konstruktionsstelle gebunden sein. Man kann sich für die x-Stellen unterschiedliche Schnittgrößenkombinationen vorstellen, für die das Modell untersucht wird.

Внутренние силы

Das Bild Vorzeichenkonvention für Schnittgrößen am positiven Schnittufer zeigt die Vorzeichenregelung für positive Schnittgrößen in RSECTION.

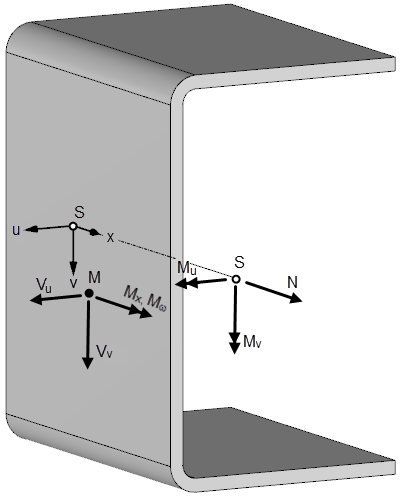

Правила знаков для внутренних сил на положительной стороне сечения

нормальная сила

Normalkräfte N werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Eine Zugkraft ist positiv, eine Druckkraft negativ einzugeben.

Поперечные силы

Querkräfte V_y, V_z bzw. V_u, V_v werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.

Wenn Sie die Querkräfte bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert. In der Tabelle 'Schnittgrößen' werden nach der Berechnung auch die transformierten Querkräfte ausgewiesen.

крутящие моменты

Die primären Torsionsmomente M_xp und sekundären Torsionsmomente M_xs sind auf den Schubmittelpunkt M bezogen.

Сумма крутящих моментов

Die Summe der Torsionsmomente M_t ergibt sich aus der Addition des primären und sekundären Torsionsmomentes.

изгибающие моменты

Biegemomente M_y, M_z bzw. M_u, M_v werden programmseitig am Schwerpunkt S des Modells angreifend betrachtet.

Wenn Sie die Biegemomente bezogen auf die Eingabe-Achsen y und z eingegeben haben, so werden diese für die Berechnung automatisch in Richtung der Hauptachsen u und v transformiert.

Бимомент

Die Bimomente M_ω werden programmseitig am Schubmittelpunkt M des Modells angreifend betrachtet.
