Отображение

В Навигаторе - Результаты вы можете задать тип отображения результатов.

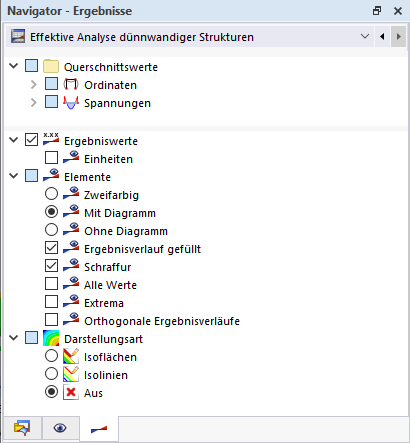

01 Навигатор - Результаты - Презентация

Расчетные значения

С помощью этих флажков можно отобразить или скрыть значения результатов и их единицы.

1. banner.text @

Результирующие значения и единицы измерения выводятся только для методов расчета ' Анализ тонкостенных элементов ' и ' Эффективный анализ тонкостенных элементов ' с типом представления ' От '.

1. /#

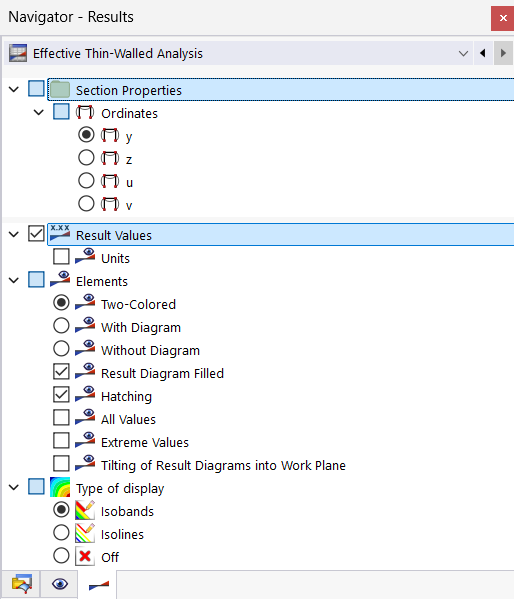

Элементы

По умолчанию на двухцветном дисплее положительные результаты отображаются красным цветом, а отрицательные - синим. Вы можете настроить цвет в свойствах экрана .

Если результаты отображаются с диаграммой или без нее, цвет назначается в соответствии со шкалой на панели управления .

1. banner.text @

Эти параметры влияют только на методы расчета ' Анализ тонкостенных элементов ' и ' Эффективный расчет тонкостенных элементов ' с типом представления ' От '.

1. /#

Изображение модели

Результаты могут быть отображены в виде изоповерхностей или изолиний с назначением цвета в соответствии со шкалой на панели управления . В случае расчета методом конечных элементов, результаты скрываются с типом отображения ' От '; Для других методов проектирования результаты отображаются в соответствии с настройкой Display_Elements для элементов .
