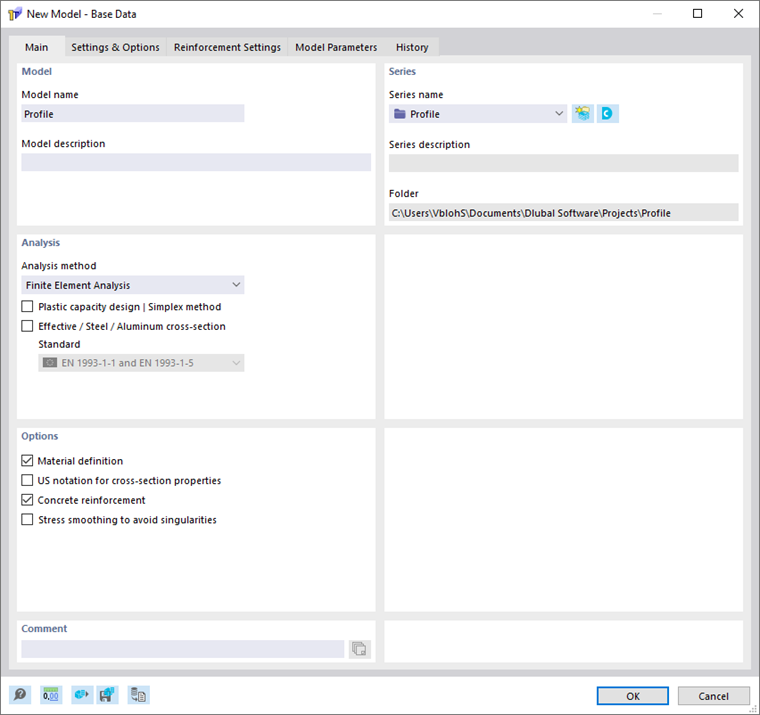

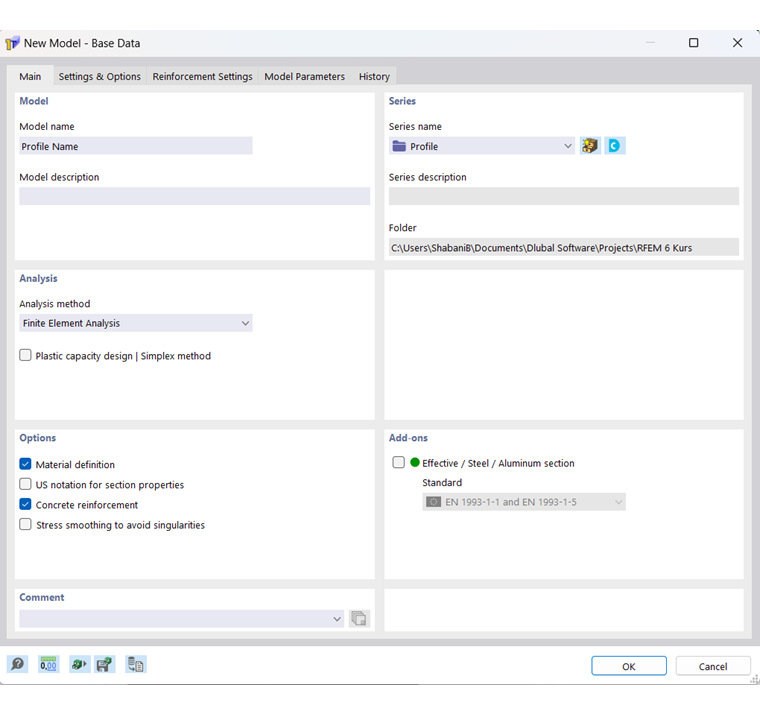

Вкладка Основные управляет основными параметрами модели.
Модель

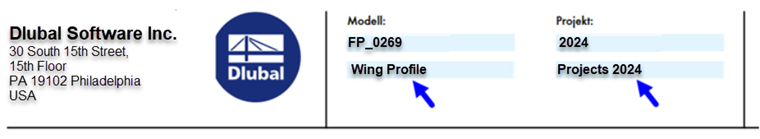

«Название модели» должно быть указано, так как оно также является именем файла модели. «Описание модели», напротив, является необязательным. С его помощью вы можете кратко описать модель. Описание отображается в протоколе результатов, но в остальном — как и описание серии — не имеет другой функции.
Серия
В списке «Название серии» выберите папку проекта, в которой должна быть создана модель. С помощью кнопки

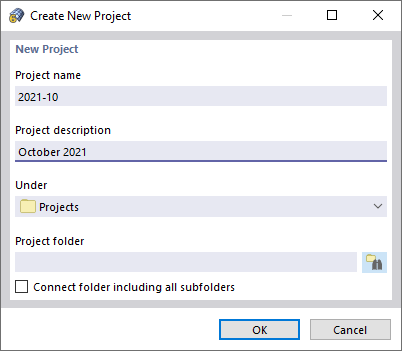

вы можете создать новый проект. Появится диалоговое окно «Создать новый проект» для ввода соответствующих данных.
Кнопка
открывает Dlubal Center. Там вы можете сделать другой проект текущим (см. главу
Модели
).
Для информации отображаются «Описание серии» и «Папка» выбранного проекта.
Расчёт

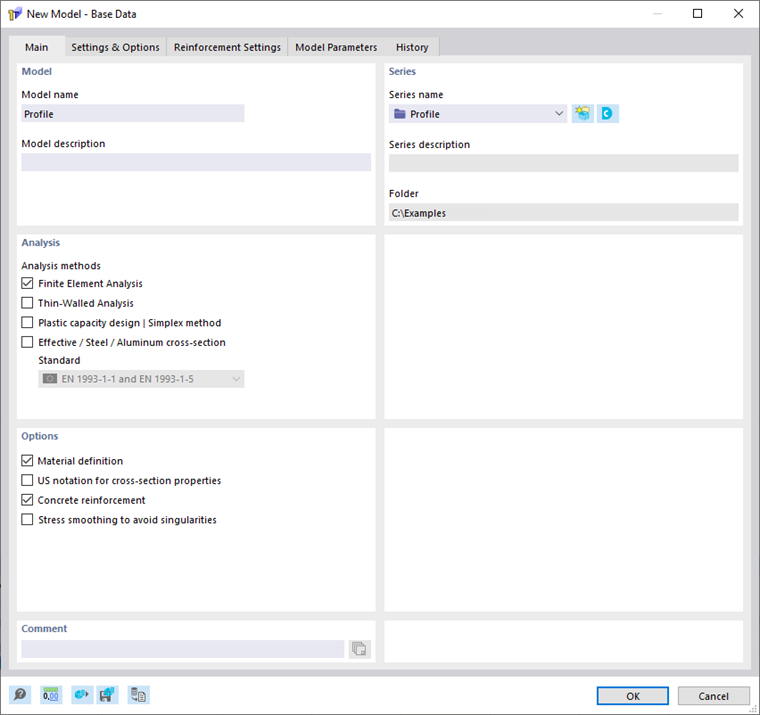

Активируйте флажки методов расчёта, которые должны использоваться для вычислений. Доступны следующие методы:
- Расчёт тонкостенных конструкций
- Метод конечных элементов
Можно выбрать один или оба метода расчёта одновременно.
Активируйте флажок «Проверка пластической несущей способности | Симплекс-метод», чтобы проверить пластическую несущую способность сечения с учётом взаимодействия внутренних сил.
Активируйте флажок «Эффективное сечение / стальное / алюминиевое сечение», чтобы определить эффективное сечение по соответствующим нормативам. При этом можно выбрать один из следующих нормативов:
- EN 1993-1-1 и EN 1993-1-5
- EN 1993-1-3 (холодногнутые)
- EN 1999-1-1 (алюминий)
На вкладке Настройки и опции вы можете выполнить дополнительные детальные настройки.
Опции
В этом разделе вы задаёте основные настройки для расчёта.
Определение материала
С помощью этого флажка вы можете управлять тем, требуется ли ввод материала для сечения. Для расчёта эффективного сечения или определения бетонной арматуры этот флажок должен быть активирован.
Ручной ввод одиночных полей

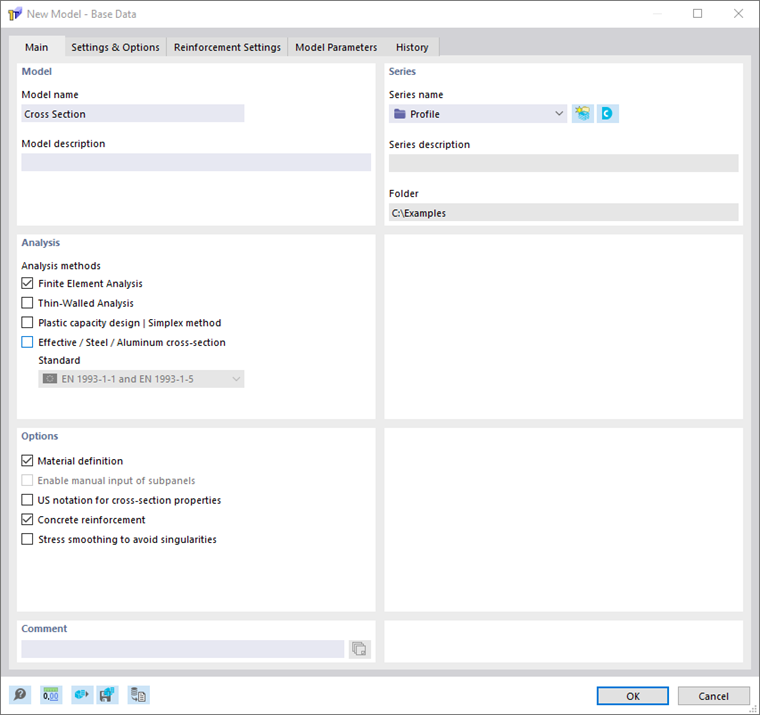

Для определения эффективного сечения согласно EN 1993-1-1 в сочетании с EN 1993-1-5, EN 1993-1-3 или EN 1999-1-1 необходимо определить одиночные поля сечения. Обычно они выводятся автоматически из геометрии сечения. Активировав опцию «Активировать ручной ввод одиночных полей», одиночные поля можно настраивать пользователем. Редактирование выполняется в таблице «Одиночные поля» в «Специальных объектах» или через диалоговые окна «Редактировать одиночное поле» и «Новое одиночное поле».
Американское обозначение характеристик сечения
Активируйте флажок, чтобы отображать символы характеристик сечения в соответствии с американской конвенцией.
Бетонная арматура
С помощью этого флажка вы можете управлять тем, можно ли определить бетонную арматуру.
Составное сечение

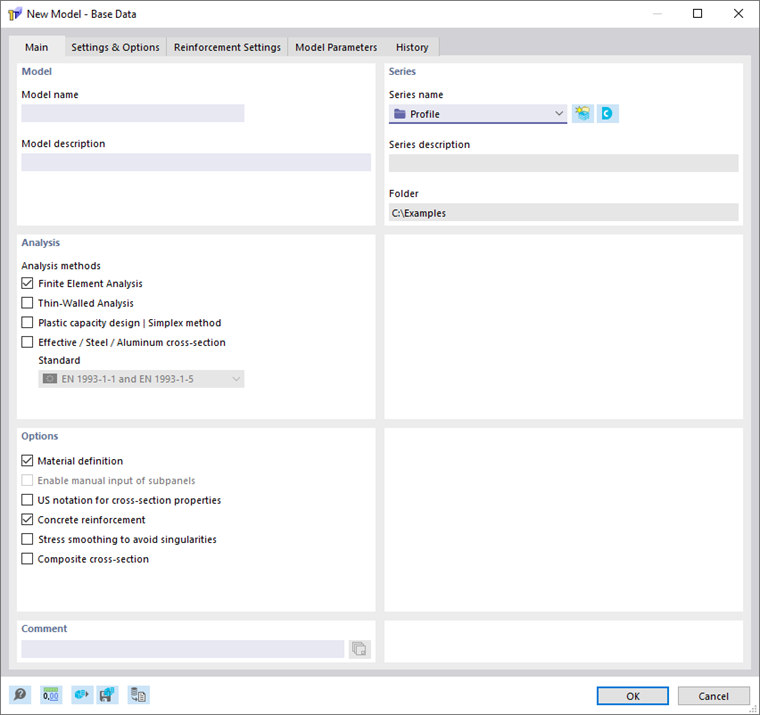

Активируйте этот флажок, чтобы определить составное сечение, в котором соединение отдельных частей можно задать через Соединители.
Сглаживание напряжений для избежания сингулярностей
Активируйте флажок для сглаживания пиков напряжений.
Комментарий
Здесь вы можете ввести текст, чтобы добавить примечание к модели. Этот комментарий также отображается в протоколе результатов.
