Die Ergebnisse, die sich auf das Finite-Volumen-Netz des Modells beziehen, werden als "Strömungsfeldgrößen" angezeigt. Dazu gehören die Ergebnisse für das Druckfeld, das Geschwindigkeitsfeld und das Turbulenzfeld. Sie können die Art der Ergebnisse einstellen, indem Sie im Bereich "Ergebnisse - Strömungsfeldgrößen" des Panels auf die Schaltflächen
,
,
oder
klicken.
Druckfeld

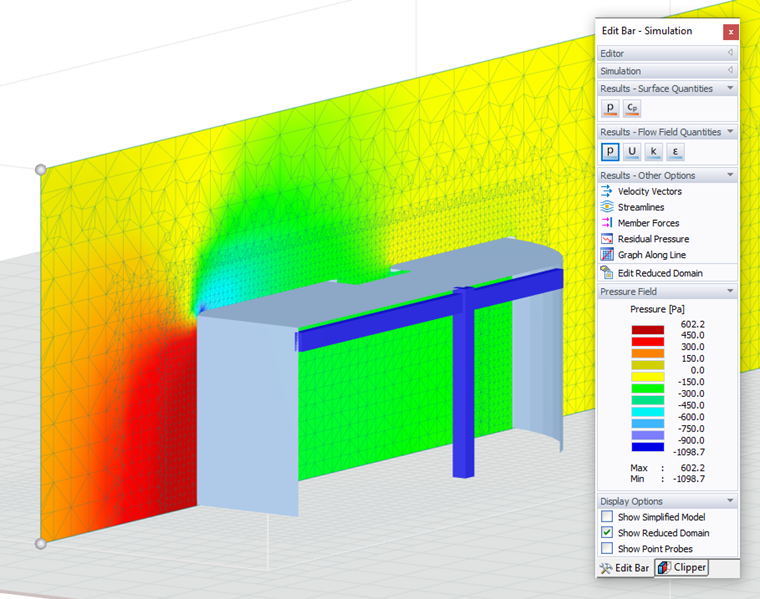

Das Druckfeld stellt einen Schnitt durch den Windkanal dar, der die Winddruckverteilung des Luftstroms veranschaulicht. Der "Strömungswiderstand" wird durch positive Werte dargestellt, der "Auftrieb" durch negative Werte.

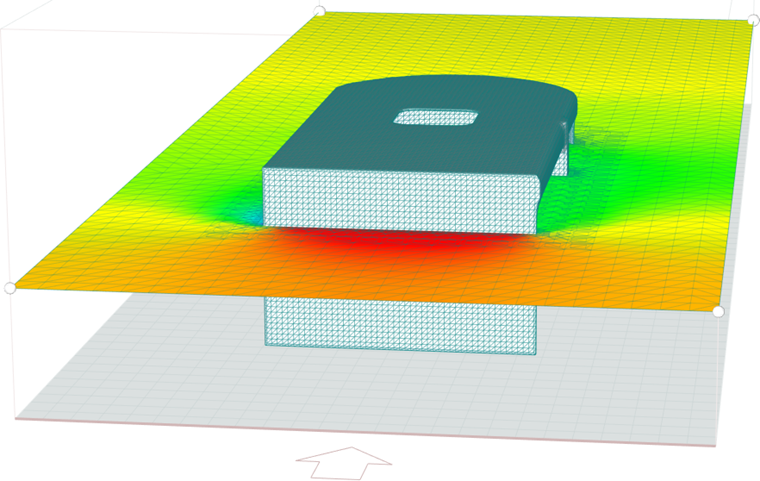

Der Schnitt wird in einer der globalen Ebenen (XY, XZ, YZ) präsentiert, die über die entsprechenden Schaltflächen
in der Symbolleiste gesteuert werden können. Um Druckfelder an spezifischen Schnitten durch das Modell auszuwerten, verwenden Sie die "Slicer"-Optionen, die im Kapitel Slicer beschrieben werden.
Geschwindigkeitsfeld

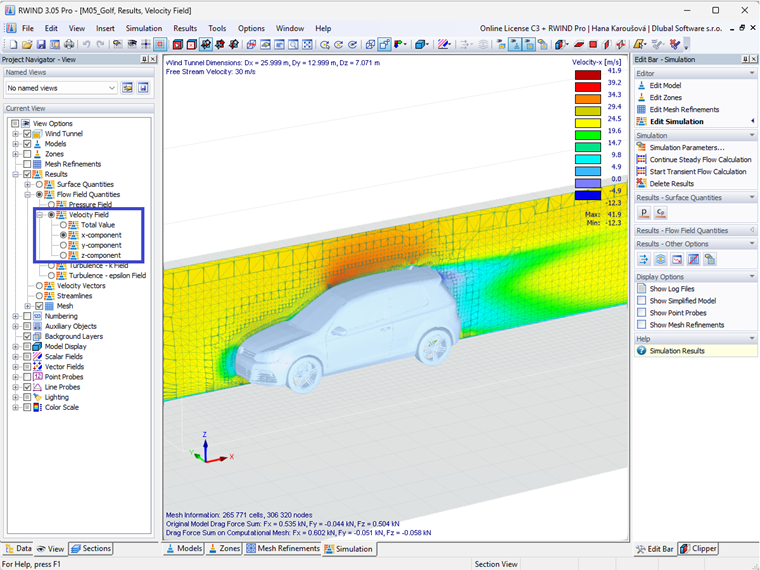

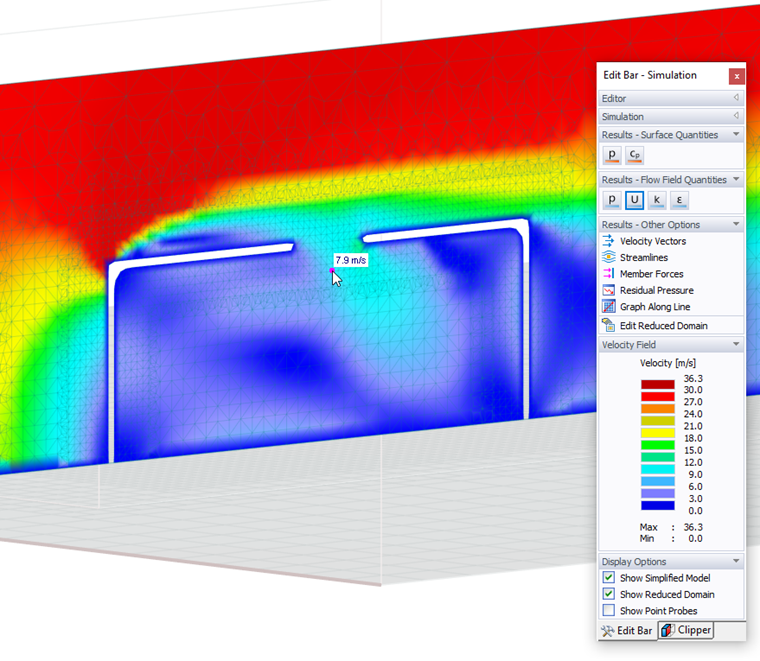

Das Geschwindigkeitsfeld stellt einen Schnitt durch den Windkanal dar und illustriert die Verteilung der Windgeschwindigkeit. Es ermöglicht Ihnen, das Skalarfeld der Windgeschwindigkeit an Ihrem Modell zu bewerten.
Der Schnitt wird in einer der globalen Ebenen (XY, XZ, YZ) dargestellt, die wie oben beschrieben gesteuert werden können.
Optional können hier auch Geschwindigkeitskomponenten angezeigt werden. Diese können nur im Navigator - Ansicht ausgewählt werden.
Turbulenz - k Feld

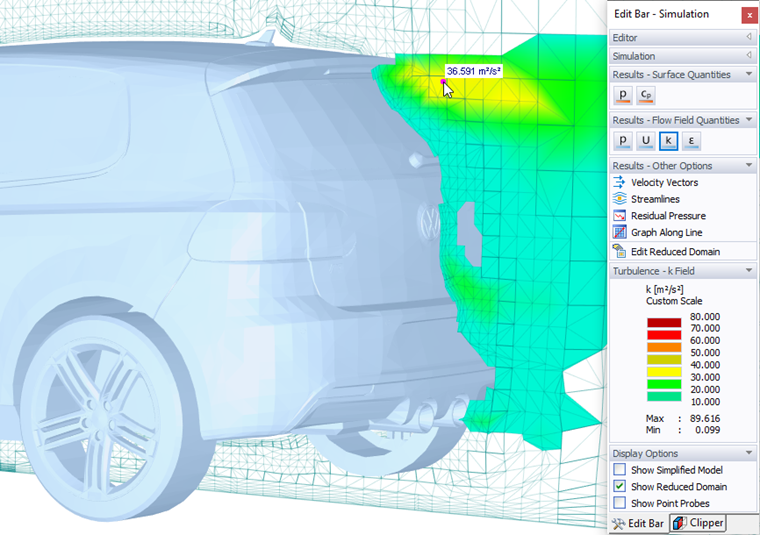

Diese Ergebnisse zeigen einen Schnitt durch den Windkanal, der die Verteilung von Turbulenzen in Bezug auf die kinetische Turbulenzenergie k veranschaulicht (siehe Kapitel Turbulenz). Durch das Bewegen der Slicer-Ebene können Sie die Auswirkungen der Turbulenz an spezifischen Stellen untersuchen.
Turbulenz - ε Feld
Alternativ können die Ergebnisse der turbulenten Energiedissipation, das Turbulenzfeld ε, angezeigt werden. Eine detaillierte Beschreibung der turbulenten Größen finden Sie im Kapitel Turbulenz; weitere Details finden Sie in einer Einführung zur Turbulenz im Kapitel Anmerkung zur Turbulenz.
