Apoyos giratorios de barra

Anclajes rotatorios de barra ofrecen la posibilidad de registrar la restricción de rotación de una barra o grupo de barras alrededor de su eje longitudinal mediante componentes como arriostramientos o chapas trapezoidales. Un anclaje rotatorio de barra se considera al determinar el momento crítico de pandeo por torsión o el factor de carga de bifurcación para el pandeo por torsión si este se determina con el solucionador de valores propios interno. En este proceso, se aplica un resorte de torsión constante a lo largo de toda la barra o grupo de barras.

Cuadro de diálogo "Restricción de giro de la barra", pestaña "Base"

Tipo de anclaje rotatorio

En la lista hay varios tipos de anclaje rotatorio disponibles para seleccionar (ver imagen Diálogo 'Nuevo anclaje rotatorio de barra').

Continuo

Cuadro de diálogo "Restricción de giro de la barra", pestaña "Continua"

Se requieren los siguientes datos para determinar los componentes de rigidez de una chapa trapezoidal y la deformación de la conexión:

• Nombre del material de la chapa
• Nombre de la chapa
• Rigidez de resorte C₁₀₀
• Carga que actúa entre la chapa y la corredera
• Efecto de continuidad
• Distancia de montante
• Deformación de perfil C_D,B

Puede seleccionar el material de la chapa trapezoidal como es habitual a través del botón en la biblioteca de materiales (ver imagen Seleccionar material en la biblioteca). El módulo de elasticidad se toma automáticamente del material, pero también se puede ajustar manualmente.

Puede seleccionar la chapa trapezoidal a través del botón también en una biblioteca (ver imagen Biblioteca de secciones transversales - Chapas trapezoidales). Los parámetros de la chapa trapezoidal – posición de la chapa, espesor de la chapa, momento de inercia de la chapa, distancia entre nervaduras de la chapa, ancho del ala de la chapa – se transfieren automáticamente, pero también pueden cambiarse si es necesario.

Biblioteca de secciones: láminas trapezoidales

La rigidez del anclaje rotatorio para la conexión entre la chapa perfilada y la corredera C_D,A se determina según EN 1993-1-3 [1]. Puede tomar la rigidez del resorte de torsión C₁₀₀ del [1] Tabla 10.3 a través del botón (ver imagen Diálogo 'Importar coeficiente C-100 de la Tabla 10.3, EN 1993-1-3') o ingresar el valor manualmente.

Diálogo "Importación del coeficiente C-100 de la tabla 10.3, EN 1993-1-3"

Además, se debe indicar la carga A que actúa entre la chapa y la corredera. La rigidez de resorte C_D,A y la carga A se asignan a todos los casos de carga y combinaciones. Si desea considerarlos dependiendo del caso de carga, active el recuadro de control 'Diferentes según la carga'. Luego puede realizar la asignación en la pestaña Valores dependientes de carga.

Cuadro de diálogo 'Coacción al giro de barra', pestaña 'Propiedades dependientes de la carga'

El efecto de continuidad influye en el coeficiente k del anclaje rotatorio derivado de la deformación del perfil de la chapa trapezoidal C_D,C. En la lista, puede seleccionar si se trata de un campo final (k = 2) o un campo intermedio (k = 4).

Indique la distancia del montante. También puede definir las dimensiones gráficamente seleccionando la función 'Medir' a través del botón . Luego, haga clic en dos puntos de captura con la distancia correspondiente en la ventana de trabajo.

Active el recuadro de control 'Deformación de perfil C_D,B' si se debe considerar la rigidez de torsión debido a la deformación del perfil de la viga. El componente de la deformación del perfil solo puede calcularse para elementos con un perfil I constante, no para barras vigadas o secciones transversales no I.

Discreto

Cuadro de diálogo "Coacción al giro de barra", pestaña "De forma discontinua"

Para determinar el componente de rigidez de soportes individuales como correderas se requieren los siguientes datos:

• Nombre del material de la sección
• Nombre de la sección
• Rigidez de torsión C_D,A
• Efecto de continuidad
• Deformación de perfil C_D,B
• Distancia entre correderas
• Distancia de montante

Puede seleccionar el material a través del botón en la biblioteca de materiales (ver imagen Seleccionar material en la biblioteca). El módulo de elasticidad se toma automáticamente del material, pero también se puede ajustar manualmente.

También puede elegir la sección a través del botón en una biblioteca. El momento de inercia se transfiere automáticamente, pero puede ajustarse.

Puede establecer la rigidez de torsión C_D,A a través de las opciones de la lista como un valor infinitamente grande o definirlo manualmente. Al definir manualmente, ingrese el valor C_D,A en la sección 'Parámetros'.

El efecto de continuidad influye en el coeficiente k del anclaje rotatorio derivado de la deformación del perfil de la chapa trapezoidal C_D,C. En la lista, puede elegir si se trata de un campo final (k = 2) o un campo intermedio (k = 4).

Active el recuadro de control 'Deformación de perfil C_D,B' si se debe considerar la rigidez de torsión debido a la deformación del perfil de la viga. El componente de la deformación del perfil solo puede calcularse para elementos con un perfil I constante, no para barras vigadas o secciones transversales no I.

Indique la distancia entre correderas y la distancia de montante. También puede definir las dimensiones gráficamente seleccionando la función 'Medir' a través del botón . Luego, haga clic en dos puntos de captura con la distancia correspondiente en la ventana de trabajo.

Manual

También puede proporcionar la rigidez del resorte de torsión manualmente.

Cuadro de diálogo "Coacción al giro de barra", pestaña "Manual"

Ingrese el valor de la rigidez total del resorte de torsión C_D, que resulta de los componentes del elemento de soporte, de la deformación de la conexión y de la deformación del perfil.

Asignación mediante soporte de barra

El anclaje rotatorio de barra se asigna a una barra o conjunto de barras mediante un Soporte de barra. Utilice la opción de selección gráfica a través del botón (ver imagen Asignar soporte de barra) o utilice el diálogo del soporte de barra. Allí, en la lista 'No-linealidad / Rigideces ficticias', seleccione la opción Anclaje rotatorio alrededor de x.

Cuadro de diálogo "Nuevo apoyo en barra", pestaña "Datos principales"

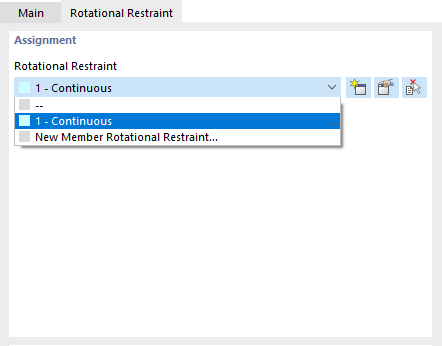

En la pestaña 'Anclaje rotatorio' puede asignar el anclaje rotatorio de barra adecuado.

Asignación de restricción rotacional

También en el diálogo de edición del anclaje rotatorio de barra existe la opción de asignar gráficamente el anclaje rotatorio a un Soporte de barra a través del botón . Sin embargo, para el soporte de barra, ya debe existir una rigidez ficticia del tipo 'Anclaje rotatorio alrededor de x'.

Cuadro de diálogo "Nueva coacción al giro de barra", Asignar apoyo en barra
