Imobilizações de rotação de barra

Apoios de rotação de barra oferecem a possibilidade de capturar a obstrução à torção de uma barra ou grupo de barras em torno de seu eixo longitudinal por componentes como travessas ou chapas trapezoidais. Um apoio de rotação de barra é considerado na determinação do momento crítico de flambagem por flexão-torção ou do fator de carga de ramificação para flambagem por flexão-torção, quando este é determinado com o solvedor interno de valor próprio. Para isso, uma mola rotativa constante é aplicada ao longo de toda a barra ou grupo de barras.

Importante

Os apoios de rotação de barra, por si só, não afetam a análise estática, de estabilidade ou modal. Eles só são efetivos quando atribuídos às análises correspondentes através de Modificações de estrutura.

Tipo de apoio de rotação

Vários tipos de apoios de rotação estão disponíveis na lista (veja a imagem Diálogo 'Novo apoio de rotação de barra').

Contínuo

As seguintes informações são necessárias para determinar as parcelas de rigidez de uma chapa trapezoidal e da deformação da conexão:

  • Nome do material da chapa
  • Nome da chapa
  • Rigidez da mola C100
  • Carga que atua entre a chapa e a perna
  • Efeito de continuidade
  • Distância entre tirantes
  • Deformação do perfil CD,B

O material da chapa trapezoidal pode ser selecionado, como habitualmente, através do botão base de dados na biblioteca de materiais (veja a imagem Selecionar material na biblioteca). O módulo de elasticidade é adotado automaticamente do material, mas pode ser ajustado manualmente.

A chapa trapezoidal pode ser selecionada na biblioteca usando o botão base de dados também (veja a imagem Biblioteca de seções transversais - Chapas trapezoidais). Os parâmetros da chapa trapezoidal - localização da chapa, espessura da chapa, momento de inércia da chapa, espaçamento entre as nervuras da chapa, largura da flange da chapa - são transferidos automaticamente, mas podem ser alterados, se necessário.

A rigidez do apoio de rotação para a conexão entre chapa perfilada e perna CD,A é determinada de acordo com a EN 1993-1-3 [1]. A rigidez da mola rotativa C100 pode ser adotada da Tabela 10.3 de [1] através do botão Editar (veja a imagem Diálogo 'Importar coeficiente C-100 da Tabela 10.3, EN 1993-1-3'), ou o valor pode ser inserido manualmente.

Além disso, a carga A que atua entre a chapa e a perna deve ser especificada. A rigidez da mola CD,A e a carga A são atribuídas a todos os casos de carga e combinações. Se deveriam ser considerados caso a caso, ative a caixa de seleção 'Diferente dependendo da carga'. Você pode então fazer a atribuição na guia Parâmetros dependentes da carga.

O efeito de continuidade influencia o coeficiente k do apoio de rotação resultante da deformação do perfil da chapa trapezoidal CD,C. Na lista, você pode selecionar se é um campo final (k = 2) ou um campo interno (k = 4).

Indique a distância entre tirantes. As dimensões também podem ser definidas graficamente selecionando a função 'Medir' através do botão Seta para a direita . Clique então em dois pontos de captura na janela de trabalho com a distância correspondente.

Ative a caixa de seleção 'Deformação do perfil CD,B' se a rigidez à torção devido à deformação do perfil da viga deve ser considerada. A parcela da deformação do perfil só pode ser calculada para componentes com seção transversal constante do tipo I, não para barras gotejadas ou seções transversais não-I.

Discreto

Para determinar a parcela de rigidez de apoios individuais como pernas, são necessárias as seguintes informações:

  • Nome do material da seção transversal
  • Nome da seção transversal
  • Rigidez à torção CD,A
  • Efeito de continuidade
  • Deformação do perfil CD,B
  • Distância entre tirantes
  • Distância entre travessas

O material pode ser selecionado através do botão base de dados na biblioteca de materiais (veja a imagem Selecionar material na biblioteca). O módulo de elasticidade é adotado automaticamente do material, mas pode ser ajustado manualmente.

A seção transversal também pode ser selecionada na biblioteca usando o botão base de dados . O momento de inércia é transferido automaticamente, mas pode ser ajustado.

A rigidez à torção CD,A pode ser assumida como um valor infinitamente grande ou definido manualmente usando as opções da lista. No caso de definição manual, insira o valor CD,A na seção 'Parâmetros'.

O efeito de continuidade influencia o coeficiente k do apoio de rotação resultante da deformação do perfil da chapa trapezoidal CD,C. Na lista, você pode selecionar se é um campo final (k = 2) ou um campo interno (k = 4).

Ative a caixa de seleção 'Deformação do perfil CD,B' se a rigidez à torção devido à deformação do perfil da viga deve ser considerada. A parcela da deformação do perfil só pode ser calculada para componentes com seção transversal constante do tipo I, não para barras gotejadas ou seções transversais não-I.

Indique as distâncias entre travessas e os tirantes. As dimensões também podem ser definidas graficamente selecionando a função 'Medir' através do botão Seta para a direita . Clique então em dois pontos de captura na janela de trabalho com a distância correspondente.

Manual

A rigidez da mola rotativa também pode ser especificada manualmente.

Insira o valor da rigidez total da mola rotativa CD, que resulta das parcelas de componente de suporte, deformação de conexão e deformação do perfil.

Atribuição via Apoio de Barra

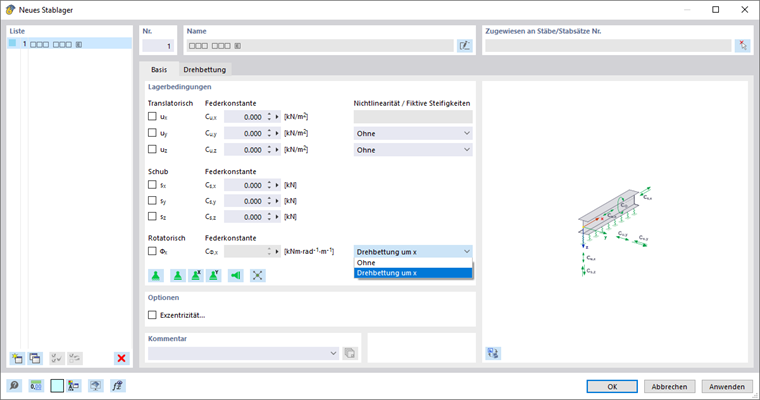

O apoio de rotação de barra deve ser atribuído a uma barra ou grupo de barras através de um Apoio de barra. Utilize a opção de seleção gráfica através do botão Selecione individualmente (veja a imagem Atribuir Apoio de Barra) ou use o diálogo de Apoio de Barra. Na lista, selecione a opção Apoio de rotação em x em 'Não-linearidade / Rigidez fictícia'.

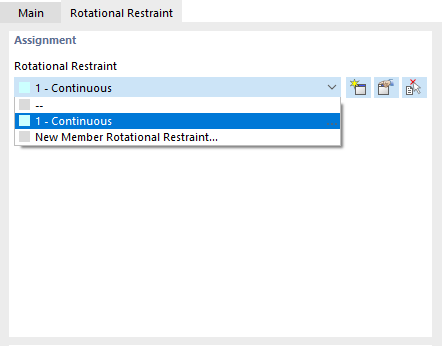

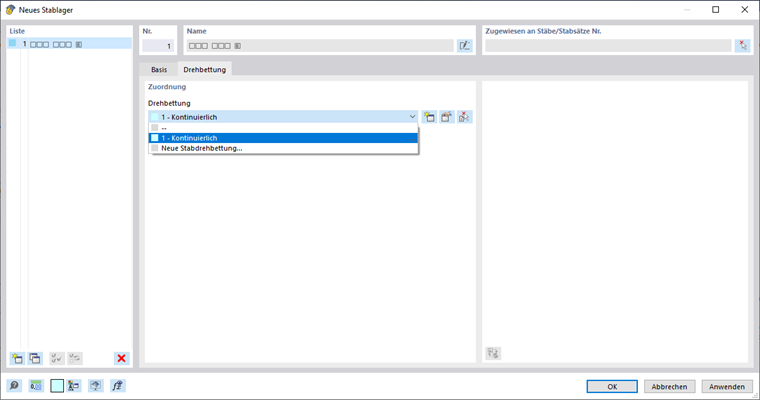

Na guia 'Apoio de rotação', você pode atribuir o apoio de rotação de barra apropriado.

Também no diálogo de edição do apoio de rotação de barra, existe a possibilidade de atribuir graficamente o apoio de rotação a um Apoio de barra usando o botão Selecionar objetos no gráfico . No entanto, uma rigidez fictícia do tipo 'Apoio de rotação em x' já deve estar presente para o Apoio de Barra.

Informação

Um apoio de barra com o apoio de rotação de barra deve ser atribuído ou a uma barra ou ao grupo de barras superior.
