Les configurations de service déterminent selon quelles directives les vérifications pour l'état limite de service sont effectuées. Elles sont également alignées sur la norme que vous avez définie dans les informations de base du modèle pour le dimensionnement en acier.

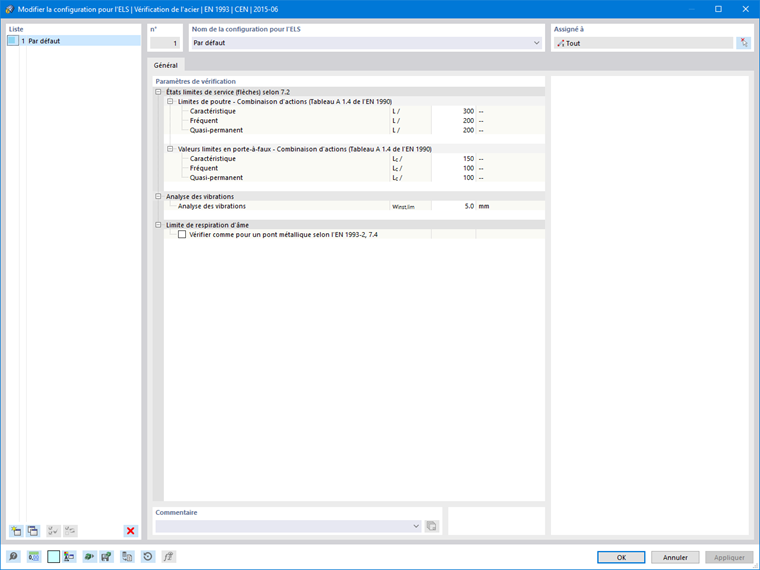

Dans la boîte de dialogue Configuration de service, vous définissez les limites de déformation.
La boîte de dialogue comprend deux onglets :
- Barres
- Surfaces
Limites de service
Les limites de flèche sont définies comme une fraction de la longueur de référence. Dans ce cas, les cas de la poutre sur appuis des deux côtés et de la console sont distingués. Pour un segment donné, le type présent est déterminé automatiquement en fonction des appuis de dimensionnement attribués. Un segment avec des appuis de dimensionnement des deux côtés ou sans appuis de dimensionnement est considéré comme une poutre, un segment avec un appui de dimensionnement d'un côté comme une console. Vous définissez les longueurs de référence et les appuis de dimensionnement dans l'onglet Appuis de dimensionnement et flèche des objets.
Selon la norme de dimensionnement, différents types de situations de dimensionnement pour les vérifications de service sont disponibles. Dans ces cas, une limite propre peut être définie pour chacun des types de combinaisons. Pour la vérification selon EN 1993-1-1, par exemple, une distinction est faite entre la combinaison caractéristique, la combinaison fréquente et la combinaison quasi-permanente. Les limites incluses dans les valeurs standard pour EN 1993-1-1 ne sont que des suggestions initiales, car la norme elle-même ne fournit pas de limites fixes.
Vérification des vibrations (pour EN et NTC)
La saisie de la limitation pour la vérification des vibrations vous permet de contrôler facilement une amplitude de vibration. Lors de la vérification, toutes les situations de dimensionnement de la catégorie 'Vibration' sont examinées (la sélection se fait dans le tableau des Situations de dimensionnement). Il est supposé qu'il s'agit de combinaisons de charges ou de combinaisons de résultats correspondantes, qui contiennent les valeurs maximales des amplitudes de vibration sous forme de flèches. Celles-ci sont comparées à la limite saisie.
Limitation du souffle des âmes (pour EN et NTC)
Pour la combinaison fréquente de l'ELS, une vérification des ratios de finesse d'âme selon EN‑1993‑2, section 7.4 peut être activée. Selon l'option choisie, la limite pour les ponts ferroviaires ou pour les ponts routiers est appliquée pour la vérification. Si vous avez attribué des Renforts transversaux de barre à l'objet à dimensionner et les avez activés pour le module complémentaire de dimensionnement, les distances entre les renforts transversaux seront utilisées pour la vérification du souffle des âmes. Comme longueur de référence pour la vérification, la longueur de référence Lz de l'onglet Appuis de dimensionnement et flèche est appliquée.
