Konfigurace mezního stavu použitelnosti

Konfigurace použitelnosti určují, podle jakých předpisů se provádějí posouzení mezního stavu použitelnosti. Jsou také sladěny s normou, kterou jste nastavili v základních údajích modelu pro posouzení oceli.

V dialogu Konfigurace použitelnosti stanovíte mezní hodnoty deformací.

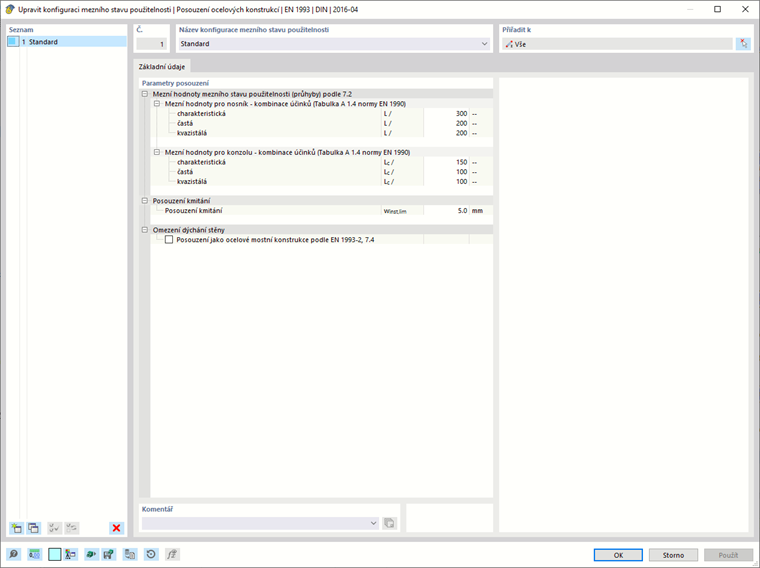

Dialogové okno "Upravit konfiguraci mezního stavu použitelnosti" pro posouzení ocelových konstrukcí podle EN 1993

Dialog se skládá ze dvou záložek:

• Pruty
• Plochy

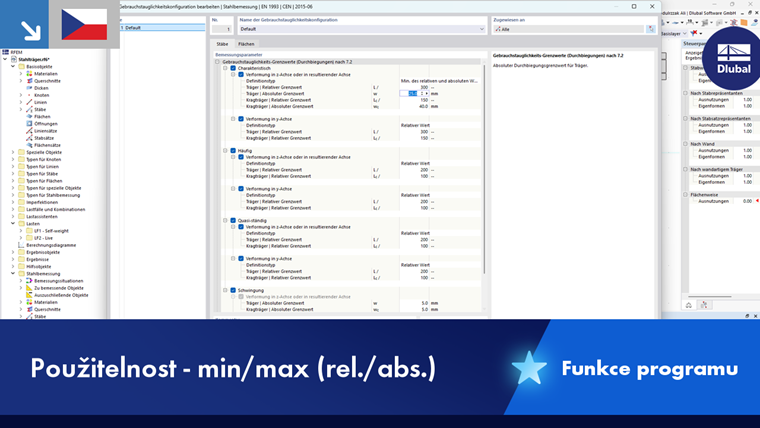

Mezní hodnoty použitelnosti

Mezní hodnoty průhybu jsou definovány jako zlomek referenční délky. Rozlišují se případy nosníku uloženého na obou koncích a konzolového nosníku. Pro konkrétní úsek je příslušný typ automaticky určen na základě přiřazených posouzení podpěr. Úsek s posouzením podpěr z obou stran nebo bez posouzení podpěr je považován za nosník, úsek s posouzením podpěr z jedné strany jako konzola. Referenční délky a posouzení podpěr nastavíte na záložce Posouzení podpěr a průhyb objektů.

Podle posuzovací normy jsou k dispozici různé typy posuzovacích situací pro posouzení použitelnosti. V těchto případech může být pro každý typ kombinace stanoven vlastní mezní hodnota. Při posouzení podle EN 1993-1-1 se například rozlišuje mezi charakteristickou, častou a kvazistálou kombinací. Mezní hodnoty uvedené ve standardních hodnotách pro EN 1993-1-1 jsou pouze návrhy, protože norma sama o sobě žádné pevné mezní hodnoty neudává.

Posouzení kmitání (pro EN a NTC)

Zadání omezení pro posouzení kmitání vám umožňuje snadné ověření amplitudy kmitání. Při posouzení jsou přezkoumány všechny posouzení situací kategorie 'Kmitání' (výběr probíhá v tabulce Posuzovací situace). Předpokládá se, že se jedná o odpovídající kombinace zatížení nebo kombinace výsledků, které obsahují maximální hodnoty amplitud kmitání ve formě průhybů. Tyto jsou porovnány se zadanou mezní hodnotou.

Omezení chvění plechu pásnice (pro EN a NTC)

Pro častou GZG kombinaci může být aktivováno ověření subtilnosti pásnice podle EN‑1993‑2, kapitola 7.4. V závislosti na zvolené možnosti je pro ověření použit mezní hodnota pro železniční nebo silniční mosty. Pokud jste posuzovanému objektu přiřadili Příčná vyztužení a aktivovali je pro doplněk posouzení, při ověřování chvění plechu pásnice jsou použity vzdálenosti mezi příčnými vyztuženími. Jako referenční délka pro ověření je použita referenční délka L_z ze záložky Posouzení podpěr a průhyb.
