Konfiguracje użytkowalności kontrolują, według jakich wymogów odbywają się dowody dla granicznego stanu użytkowalności. Również są one dostosowane do normy, którą ustaliliście w podstawowych danych modelu dla wymiarowania stali.

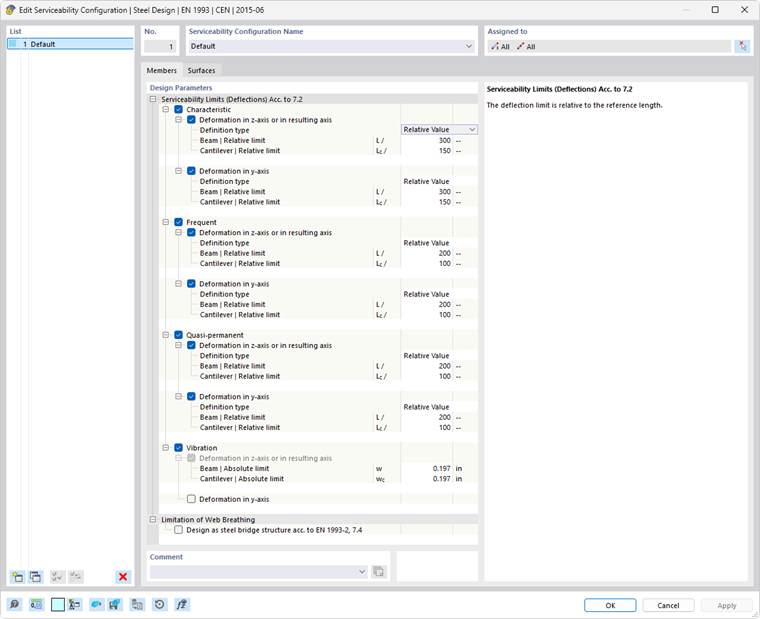

W oknie dialogowym Konfiguracja użytkowalności ustalacie wartości graniczne odkształceń.
Okno dialogowe składa się z dwóch zakładek:
- Pręty
- Powierzchnie

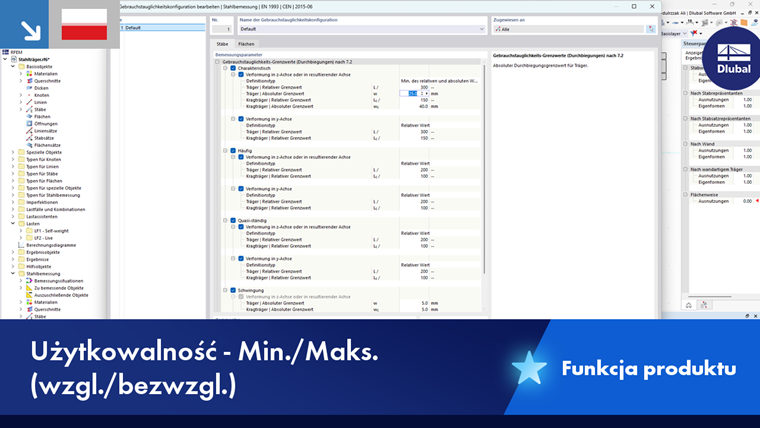

Granice użytkowalności
Granice ugięcia są definiowane jako ułamek długości odniesienia. W tym przypadku rozróżniane są przypadki belki podpartej dwustronnie i wspornika. Dla określonego segmentu typ jest automatycznie ustalany na podstawie przypisanych podpór do wymiarowania. Segment z podporami do wymiarowania po obu stronach lub bez nich jest traktowany jako belka, segment z podporą po jednej stronie jako wspornik. Długości odniesienia i podpory do wymiarowania ustalacie w zakładce Podpory do wymiarowania i ugięcie obiektów.
W zależności od normy wymiarowania dostępne są różne typy sytuacji wymiarowych dla dowodów użytkowalności. W tych przypadkach dla każdego z typów kombinacji można ustalić własną wartość graniczną. Przy dowodach według EN 1993-1-1 rozróżnia się na przykład kombinacje charakterystyczną, często występującą i quasi-stałą. Wartości graniczne zapisane jako standardowe dla EN 1993-1-1 są początkowo tylko propozycjami, ponieważ w samej normie nie podano stałych wartości granicznych.
Dowód drgań (dla EN i NTC)
Wprowadzenie ograniczenia dla dowodu drgań umożliwia łatwe sprawdzenie amplitudy drgań. Przy dowodzie sprawdzane są wszystkie sytuacje wymiarowe kategorii 'drgania' (wybór odbywa się w tabeli Sytuacje wymiarowe). Zakłada się, że chodzi o odpowiednie kombinacje obciążeń lub kombinacje wyników zawierające wartości maksymalne amplitud drgań w formie ugięć. Są one porównywane z wprowadzoną wartością graniczną.
Ograniczenie oddechu blachy węzłowej (dla EN i NTC)
Dla często występującej kombinacji GZG można aktywować sprawdzenie smukłości środnika według EN‑1993‑2, sekcja 7.4. W zależności od wybranej opcji wartość graniczną ustawia się dla mostów kolejowych lub drogowych. Jeżeli przypisano obiektowi do wymiarowania Poprzeczne usztywnienia prętów i zostały one aktywowane dla dodatku wymiarowania, to przy dowodzie oddechu blachy węzłowej wykorzystywane są odległości między poprzecznymi usztywnieniami. Jako długość odniesienia dla dowodu przyjmuje się długość odniesienia Lz z zakładki Podpory do wymiarowania i ugięcie.
