Estribo

Os estribos servem para absorver forças de corte e de torção em elementos de betão.

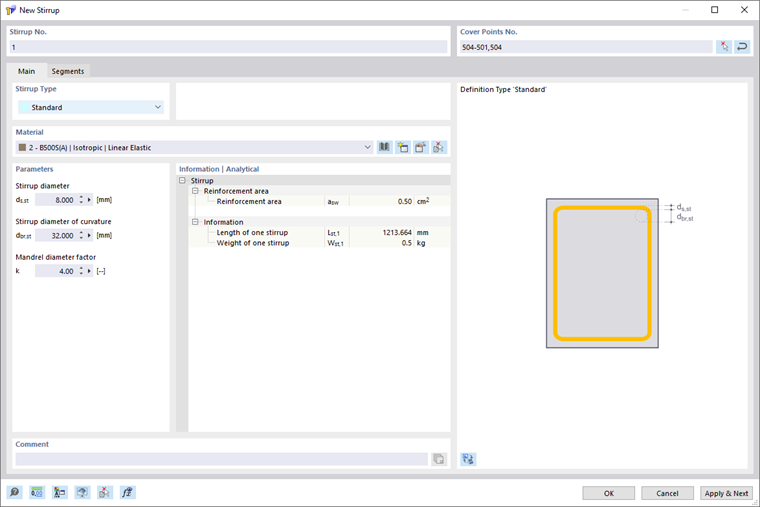

Caixa de diálogo "Novo estribo"

O número do estribo é atribuído automaticamente, mas pode ser alterado. Na numeração, a ordem não desempenha qualquer papel. Também não precisa de ser contínua; lacunas na numeração são permitidas.

Pontos de cobertura Nr.

Pode posicionar estribos em pontos de cobertura. Os pontos de cobertura são pontos do tipo 'Na linha' na linha de cobertura. Pode também criar pontos de cobertura adicionais na linha de cobertura e utilizá-los para a disposição dos estribos.

No tipo de estribo 'Standard' podem ser definidos tanto estribos abertos como fechados. Um estribo fechado resulta quando o ponto de cobertura inicial é idêntico ao ponto de cobertura final. Para isso, indique o ponto de cobertura inicial novamente no final da sequência de pontos. Por exemplo, a indicação dos pontos de cobertura 504–501,504 cria um estribo fechado, uma vez que o ponto de cobertura inicial 504 é simultaneamente o ponto de cobertura final 504.

Tipo de estribo

Na lista estão disponíveis vários tipos de estribos para seleção.

Tipos de estribo

Standard

O tipo de estribo 'Standard' permite a definição de qualquer forma de estribo, incluindo estribos retangulares, circulares e triangulares, bem como estribos com segmentos retos e curvos.

Para criar um estribo, indique os pontos de cobertura desejados. Os segmentos de estribo resultantes são listados no separador 'Segmentos' e podem aí ser editados.

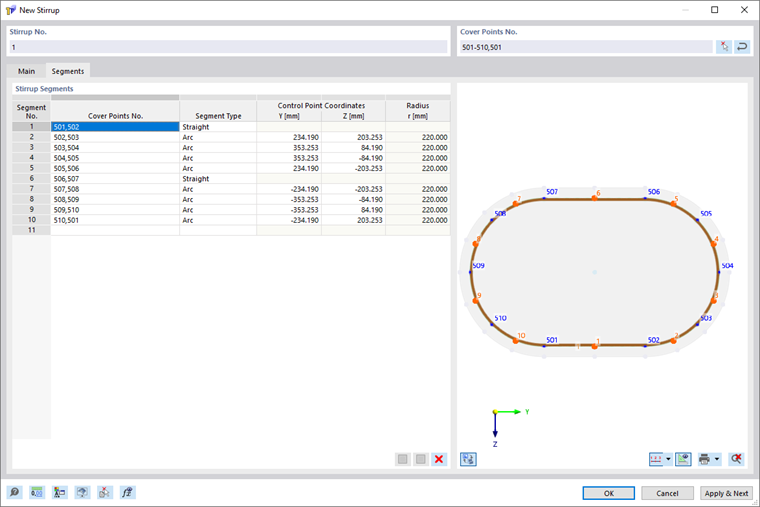

Tipo de estribo 'Standard', segmentos

Para cada segmento, pode ajustar os pontos de cobertura associados, alterar o tipo de segmento e, em segmentos do tipo 'Arco', editar adicionalmente as coordenadas do ponto de controlo.

Além disso, os segmentos podem ser divididos, unidos ou eliminados. Para isso, utilize os botões abaixo da lista.

	Divide os segmentos retos de estribo selecionados
	Une os segmentos retos de estribo selecionados
	Elimina os segmentos selecionados

Círculo

O tipo de estribo 'Círculo' serve para a definição rápida e simples de estribos circulares.

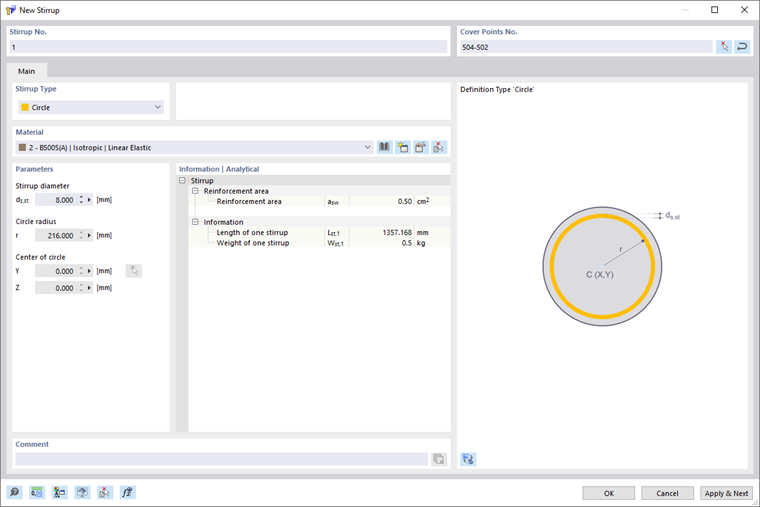

Tipo de estribo 'Círculo'

Para a definição de um estribo circular estão disponíveis várias possibilidades. Pode definir o estribo circular diretamente através do centro do círculo e do raio. Alternativamente, pode indicar um ou dois pontos de cobertura, bem como o centro do círculo; neste caso, o raio é calculado. Da mesma forma, pode indicar três pontos de cobertura. O centro do círculo e o raio são então determinados a partir dos pontos de cobertura.

Material

Na lista dos materiais já criados, pode selecionar, editar ou também definir um material para o estribo. Só são permitidos materiais do tipo 'Aço de armadura'.

Parâmetros

Os parâmetros disponíveis dependem do tipo de estribo selecionado. No tipo de estribo 'Standard', o diâmetro do estribo d_s,st, o diâmetro do estribo de curvatura d_br,st e o fator diâmetro do mandril k são interdependentes. A relação é descrita na seguinte equação:

d_br,st = k · d_s,st

Informações | Analítico

Esta secção oferece uma visão geral de propriedades importantes, como a área de armadura, o comprimento e o peso do estribo.

Secção equivalente de parede fina (equivalent thin-walled section ETWS)

Além da área de armadura, do comprimento e do peso, os estribos também definem a geometria da secção equivalente de parede fina. A partir dos estribos fechados, o programa determina a secção equivalente de parede fina, que é utilizada no add-on Dimensionamento de betão do RFEM 6 e RSTAB 9 para a verificação de torção.

A imagem seguinte mostra uma secção em caixa oca com estribos e a secção equivalente de parede fina daí formada.

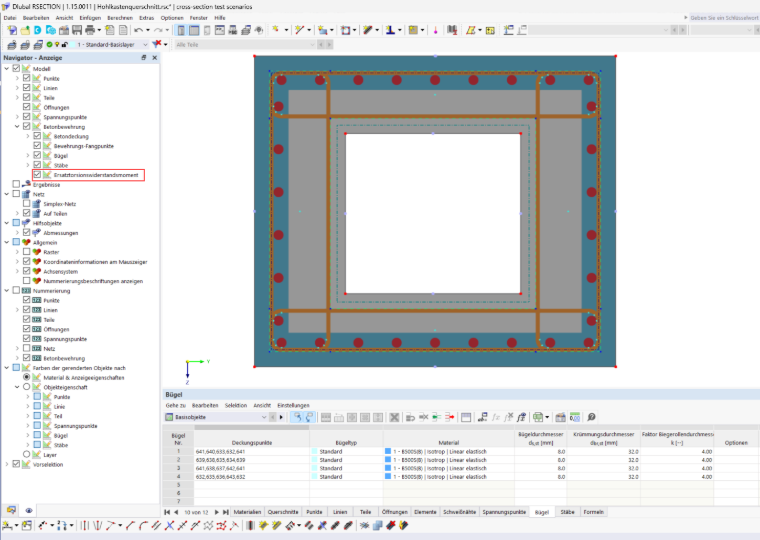

Secção transversal equivalente de parede fina - Secção transversal RSECTION

Formação da secção equivalente de parede fina

Cada estribo fechado forma a sua própria secção equivalente de parede fina. Um estribo do tipo Standard é fechado quando o ponto de cobertura inicial é idêntico ao ponto de cobertura final (ver secção Pontos de cobertura Nr.). Estribos abertos não formam uma secção equivalente de parede fina.

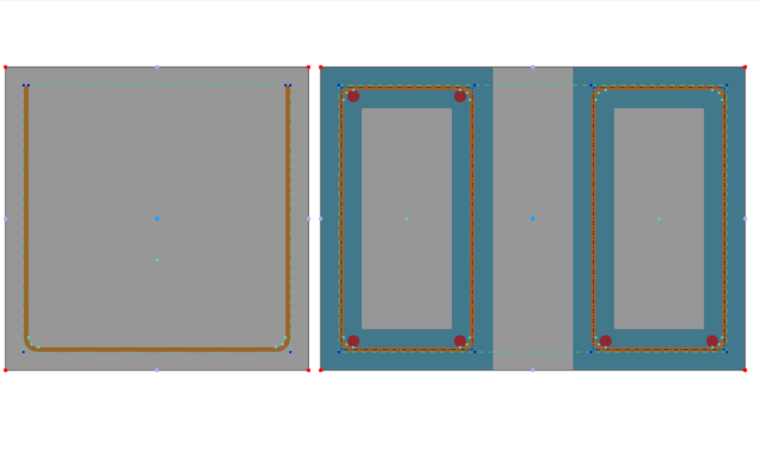

Estribo aberto sem secção transversal equivalente (esquerda), dois estribos fechados com uma secção transversal equivalente cada (direita)

A linha central da secção equivalente de parede fina decorre pelo centro da barra do estribo. A espessura efetiva da parede t_ef não é determinada no RSECTION, mas sim no add-on Dimensionamento de betão de acordo com a norma selecionada.

Regras

Na formação da secção equivalente de parede fina aplicam-se as seguintes regras:

• Forma convexa: Uma secção equivalente de parede fina tem de ser convexa, isto é, todos os ângulos internos do seu limite são menores ou iguais a 180°. Se o limite exterior da união tiver um canto reentrante, este é dividido nesse ponto em várias secções equivalentes de parede fina.

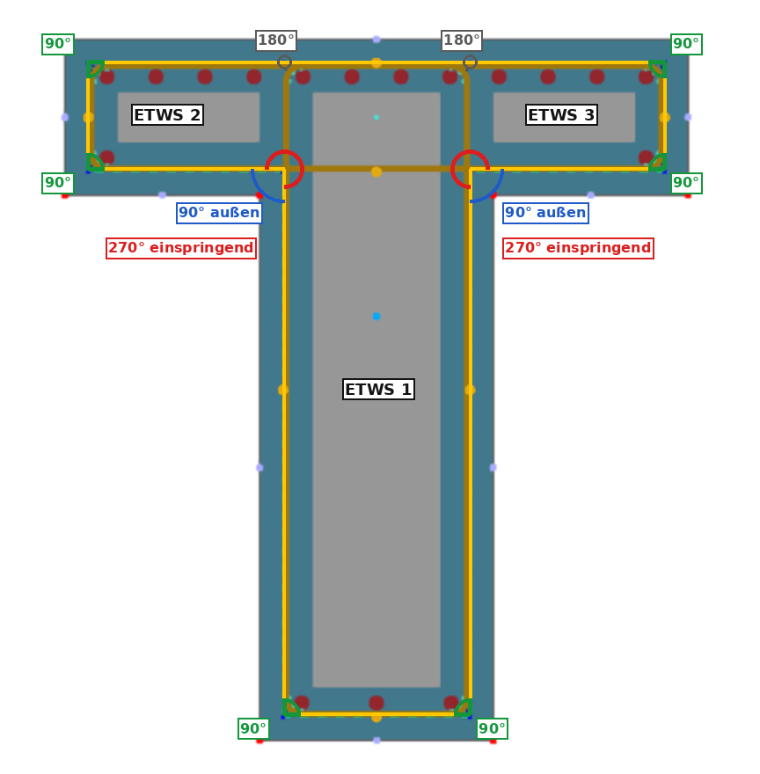

Cantos convexos e reentrantes da união dos ferragens

• Estribos que se intersetam: Se num ponto de interseção de dois estribos surgir um canto reentrante, a área maior corta a menor. O ramo do estribo nesse ponto forma o limite comum das duas

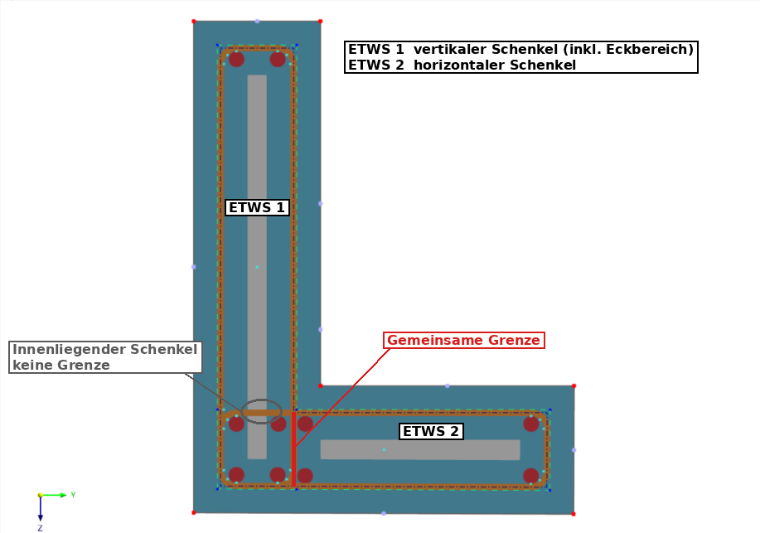

Seção em L com estribos que se cruzam: dois elementos de tabela de vento com limite comum
