Staffa

Bügel dienen zur Aufnahme von Schub- und Torsionskräften in Betonbauteilen.

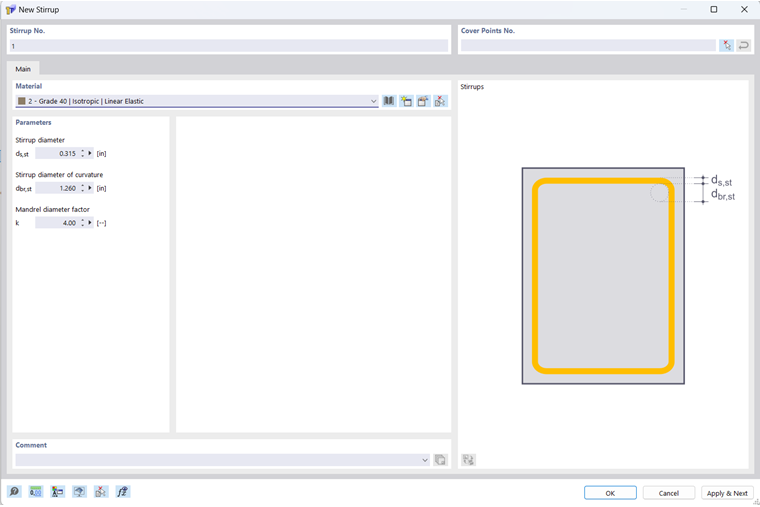

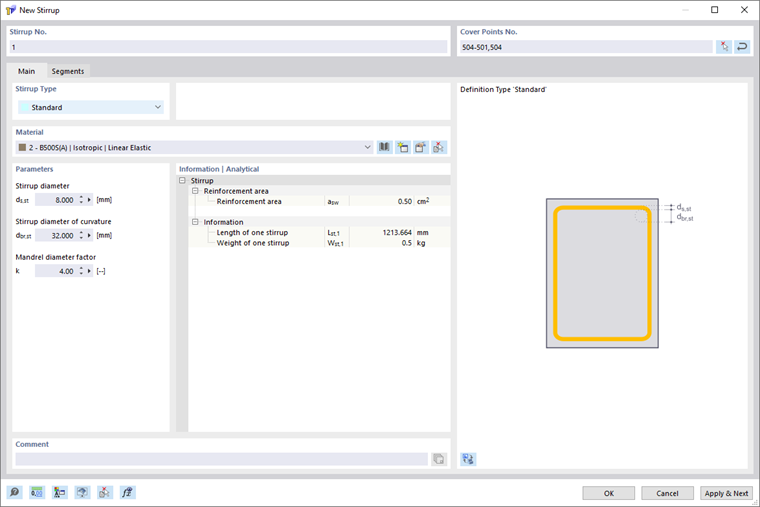

Finestra di dialogo "Nuova staffa"

Il numero della staffa viene assegnato automaticamente, ma può essere modificato. Nella numerazione, l’ordine non ha importanza. Non deve nemmeno essere consecutiva; sono ammesse lacune nella numerazione.

Punti di copriferro Nr.

È possibile posizionare le staffe sui punti di copriferro. I punti di copriferro sono punti del tipo 'Su linea' sulla linea di copriferro. È inoltre possibile creare ulteriori punti di copriferro sulla linea di copriferro e utilizzarli per la disposizione delle staffe.

Con il tipo di staffa 'Standard' è possibile definire sia staffe aperte che chiuse. Una staffa chiusa si ottiene quando il punto di copriferro iniziale coincide con il punto di copriferro finale. A tale scopo, immettere nuovamente il punto di copriferro iniziale alla fine della sequenza di punti. Ad esempio, l’indicazione dei punti di copriferro 504–501,504 genera una staffa chiusa, poiché il punto di copriferro iniziale 504 è anche il punto di copriferro finale 504.

Tipo di staffa

Nell'elenco sono disponibili diversi tipi di staffa tra cui scegliere.

Tipi di staffa

Standard

Il tipo di staffa 'Standard' consente la definizione di qualsiasi forma di staffa, incluse staffe rettangolari, circolari e triangolari, nonché staffe con segmenti rettilinei e curvi.

Per creare una staffa, specificare i punti di copriferro desiderati. I segmenti di staffa risultanti vengono elencati nella scheda 'Segmenti' e possono essere modificati lì.

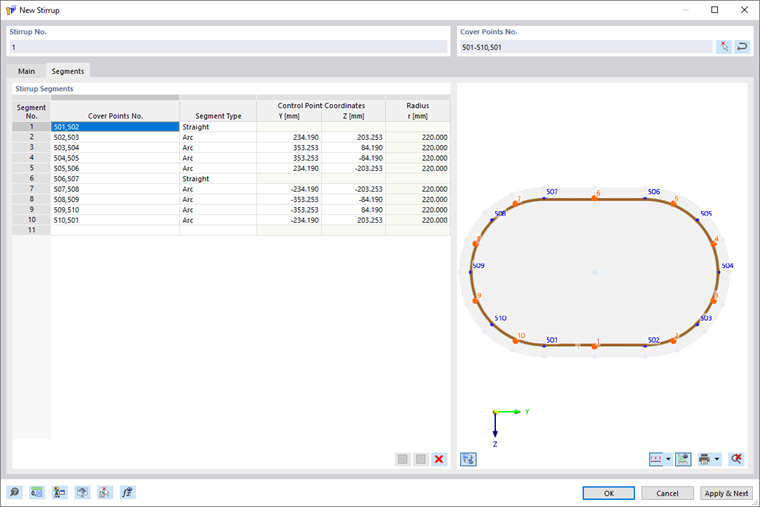

Tipo di staffa 'Standard', segmenti

Per ogni segmento è possibile adattare i punti di copriferro associati, modificare il tipo di segmento e, per i segmenti di tipo 'Arco', modificare inoltre le coordinate del punto di controllo.

Inoltre, i segmenti possono essere suddivisi, uniti o eliminati. A tale scopo, utilizzare i pulsanti sotto l'elenco.

	Divide i segmenti di staffa rettilinei selezionati
	Unisce i segmenti di staffa rettilinei selezionati
	Elimina i segmenti selezionati

Cerchio

Il tipo di staffa 'Cerchio' serve per la definizione rapida e semplice di staffe circolari.

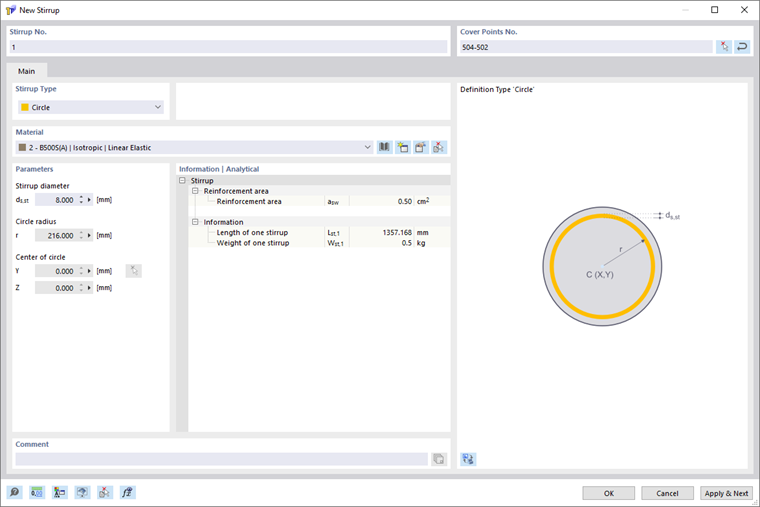

Tipo di staffa 'Cerchio'

Per la definizione di una staffa circolare sono disponibili diverse possibilità. È possibile definire direttamente la staffa circolare tramite il centro del cerchio e il raggio. In alternativa, è possibile specificare uno o due punti di copriferro e il centro del cerchio; in questo caso il raggio viene calcolato. È inoltre possibile specificare tre punti di copriferro. Il centro del cerchio e il raggio vengono quindi determinati a partire dai punti di copriferro.

Materiale

Nell'elenco dei materiali già creati è possibile selezionare, modificare oppure ridefinire un materiale per la staffa. Sono ammessi solo materiali del tipo 'Acciaio per calcestruzzo armato'.

Parametri

I parametri disponibili dipendono dal tipo di staffa selezionato. Con il tipo di staffa 'Standard', il diametro della staffa d_s,st, il diametro di curvatura della staffa d_br,st e il fattore diametro del rullo di piegatura k sono interdipendenti. La relazione è descritta nella seguente equazione:

d_br,st = k · d_s,st

Informazioni | Analitico

Questa sezione offre una panoramica di importanti proprietà quali l'area di armatura, la lunghezza e il peso della staffa.
