Třmínek

Třmínky slouží k zachycení smykových a torzních sil v betonových konstrukčních dílech.

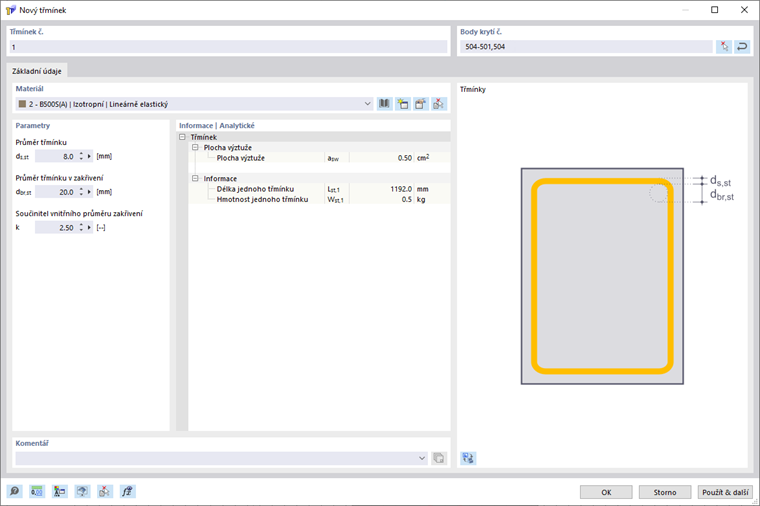

Dialog 'Nový třmínek'

Číslo třmínku je přiděleno automaticky, lze jej však změnit. Při číslování nehráje pořadí žádnou roli. Nemusí být ani souvislé; mezery v číslování jsou přípustné.

Čísla krycích bodů

Třmínky můžete umístit na krycí body. Krycí body jsou body typu 'Na přímce' na krycí přímce. Na krycí přímce můžete vytvořit také další krycí body a využít je pro uspořádání třmínků.

U typu třmínku 'Norma' lze definovat jak otevřené, tak uzavřené třmínky. Uzavřený třmínek vzniká, je-li počáteční krycí bod totožný s koncovým krycím bodem. K tomu zadejte počáteční krycí bod na konci posloupnosti bodů znovu. Například zadání krycích bodů 504–501,504 vytvoří uzavřený třmínek, protože počáteční krycí bod 504 je zároveň koncovým krycím bodem 504.

Typ třmínku

V seznamu jsou k dispozici různé typy třmínků k výběru.

Typy třmínků

Norma

Typ třmínku 'Norma' umožňuje definici libovolných tvarů třmínků, včetně obdélníkových, kruhových a trojúhelníkových třmínků a také třmínků s přímými a zakřivenými segmenty.

K vytvoření třmínku zadejte požadované krycí body. Vzniklé segmenty třmínku jsou uvedeny na záložce 'Segmenty' a lze je tam upravovat.

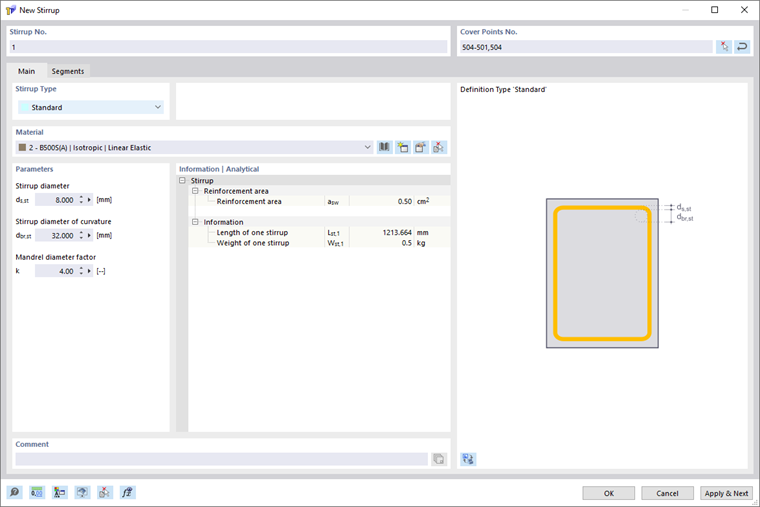

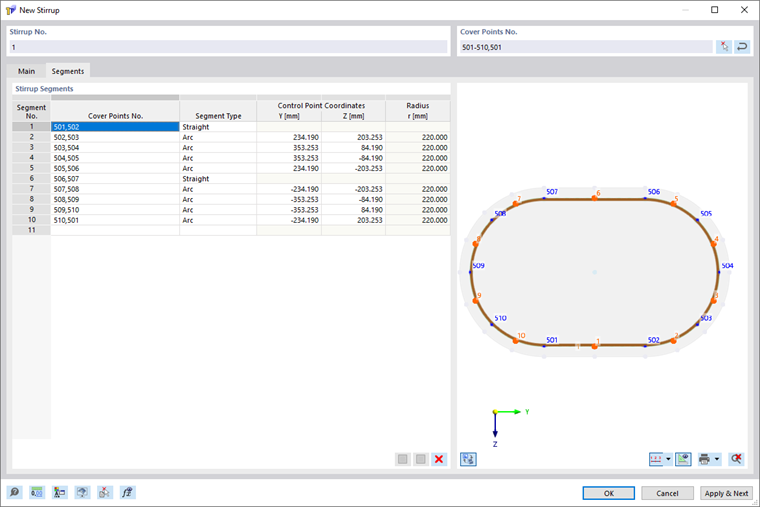

Typ třmínku „Standard“, segmenty

U každého segmentu můžete upravit příslušné krycí body, změnit typ segmentu a u segmentů typu 'Oblouk' navíc upravit souřadnice řídícího bodu.

Segmenty lze navíc dělit, spojovat nebo mazat. K tomu použijte tlačítka pod seznamem.

	Dělí vybrané přímé segmenty třmínku
	Spojuje vybrané přímé segmenty třmínku
	Maže vybrané segmenty

Kruh

Typ třmínku 'Kruh' slouží k rychlé a snadné definici kruhových třmínků.

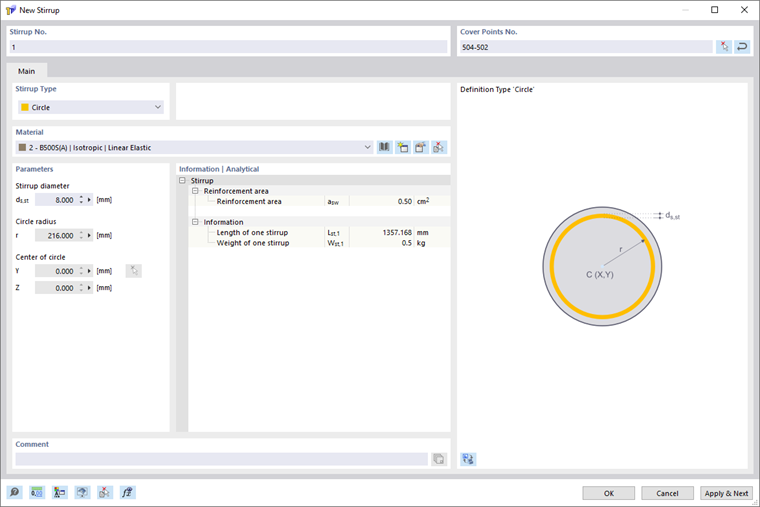

Typ třmenu „Kruh“

K definici kruhového třmínku jsou k dispozici různé možnosti. Kruhový třmínek můžete definovat přímo pomocí středu kružnice a poloměru. Případně můžete zadat jeden nebo dva krycí body a střed kružnice; poloměr se v tomto případě vypočte. Stejně tak můžete zadat tři krycí body. Střed kružnice a poloměr se pak stanoví z krycích bodů.

Materiál

V seznamu již vytvořených materiálů můžete pro třmínek vybrat materiál, upravit jej nebo definovat nový. Přípustné jsou pouze materiály typu 'Betonářská ocel'.

Parametry

Dostupné parametry závisí na zvoleném typu třmínku. U typu třmínku 'Norma' jsou na sobě vzájemně závislé průměr třmínku d_s,st, průměr třmínku pro ohyb d_br,st a součinitel průměru ohybového válečku k. Souvislost je popsána následující rovnicí:

d_br,st = k · d_s,st

Informace | Analytika

Tato část poskytuje přehled o důležitých vlastnostech, jako je plocha výztuže, délka a hmotnost třmínku.

Tenkostěnný náhradní průřez (equivalent thin-walled section ETWS)

Kromě plochy výztuže, délky a hmotnosti určují třmínky také geometrii tenkostěnného náhradního průřezu. Z uzavřených třmínků program stanoví tenkostěnný náhradní průřez, který se používá v doplňku Posouzení betonu v RFEM 6 a RSTAB 9 pro průkaz torze.

Následující obrázek ukazuje průřez dutého trámu s třmínky a z nich vytvořeným tenkostěnným náhradním průřezem

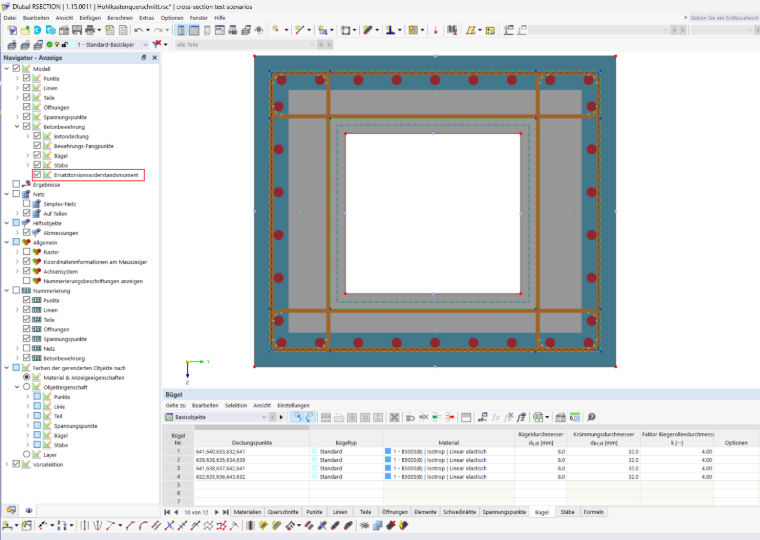

Tenkostěnný náhradní průřez - RSECTION průřez

Tvorba tenkostěnného náhradního průřezu

Každý uzavřený třmínek tvoří vlastní tenkostěnný náhradní průřez. Třmínek typu Norma je uzavřený, je-li počáteční krycí bod totožný s koncovým krycím bodem (viz část Čísla krycích bodů). Otevřené třmínky netvoří žádný tenkostěnný náhradní průřez.

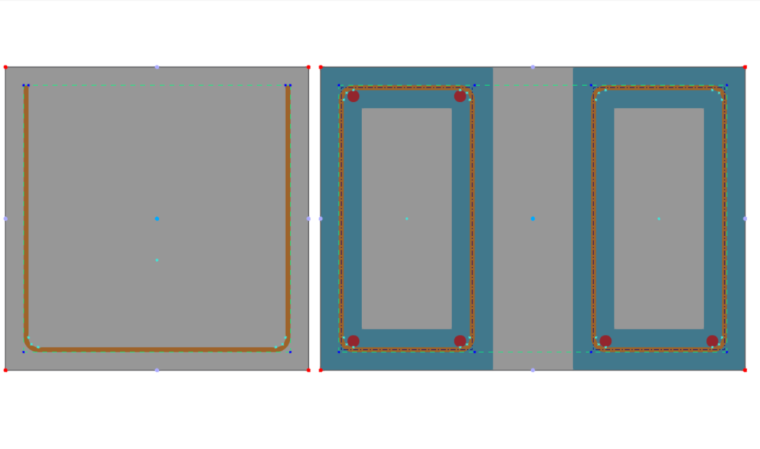

Otevřená spona bez náhradního průřezu (vlevo), dvě uzavřené spony s po jednom náhradním průřezu (vpravo)

Střednice tenkostěnného náhradního průřezu prochází středem prutu třmínku. Efektivní tloušťka stěny t_ef se nestanovuje v RSECTION, ale v doplňku Posouzení betonu podle zvolené normy.

Pravidla

Při tvorbě tenkostěnného náhradního průřezu platí následující pravidla:

• Konvexní tvar: Tenkostěnný náhradní průřez musí být konvexní, to znamená, že všechny vnitřní úhly jeho okraje jsou menší nebo rovny 180°. Má vnější okraj sjednocení vnitřní roh, rozdělí se na tomto místě na více tenkostěnných náhradních průřezů.

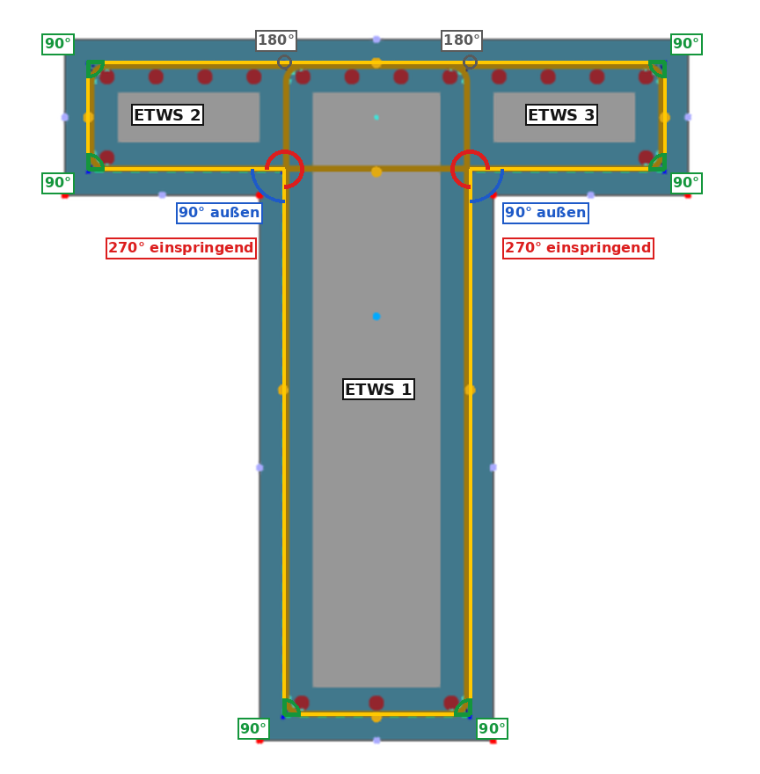

Konvexní a vpadlé rohy spojení sponů

• Se sekající se třmínky: Vznikne-li na průsečíku dvou třmínků vnitřní roh, větší plocha odřízne menší. Rameno třmínku na tomto místě tvoří společnou hranici obou

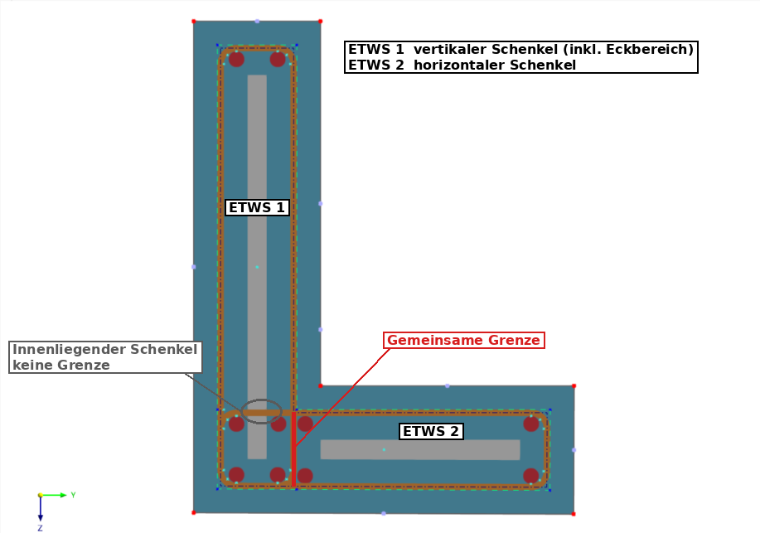

Řez ve tvaru L se protínajícími třmínky: dvě ETWS se společnou mezní hodnotou
