Cadres

Les cadres servent à reprendre les efforts tranchants et de torsion dans les composants en béton.

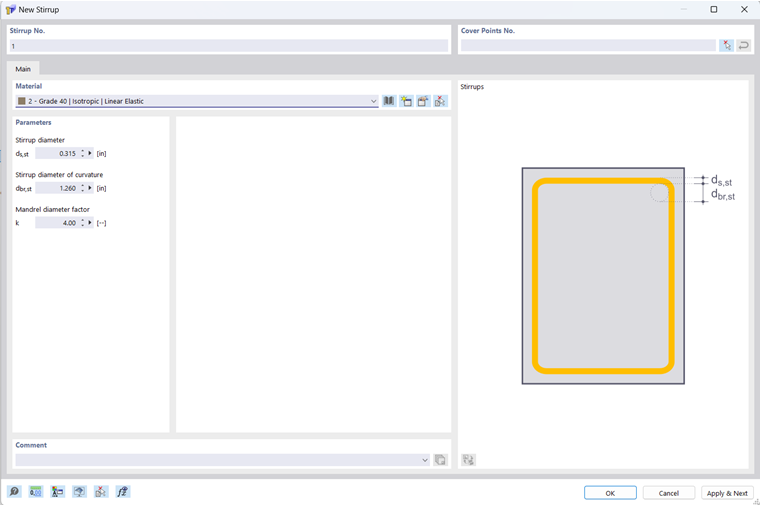

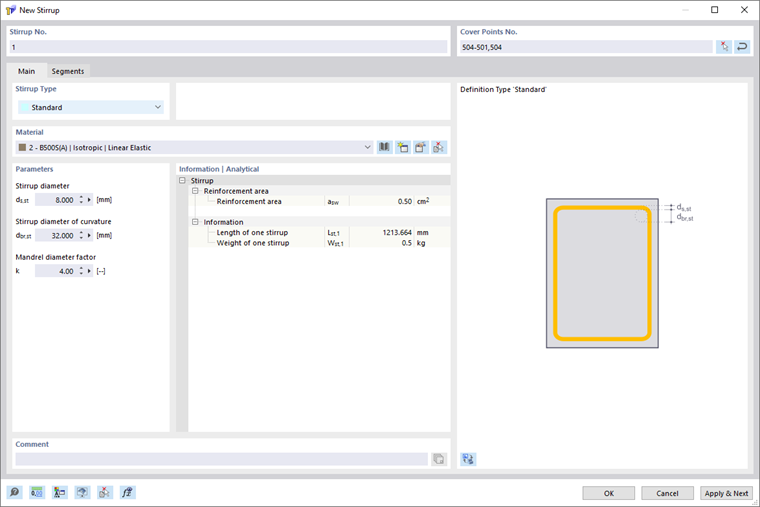

Boîte de dialogue « Nouveau cadre »

Le numéro du cadre est attribué automatiquement, mais peut être modifié. Lors de la numérotation, l'ordre n'a pas d'importance. Elle ne doit pas non plus être continue ; les lacunes dans la numérotation sont autorisées.

Points de recouvrement n°

Vous pouvez positionner les cadres aux points de recouvrement. Les points de recouvrement sont des points de type 'Sur ligne' sur la ligne de recouvrement. Vous pouvez également créer des points de recouvrement supplémentaires sur la ligne de recouvrement et les utiliser pour la disposition des cadres.

Pour le type de cadre 'Standard', des cadres ouverts et fermés peuvent être définis. Un cadre fermé est créé lorsque le point de recouvrement de début est identique au point de recouvrement de fin. Pour cela, indiquez à nouveau le point de recouvrement de début à la fin de la séquence de points. Par exemple, l'indication des points de recouvrement 504–501,504 crée un cadre fermé, car le point de recouvrement de début 504 est également le point de recouvrement de fin 504.

Type de cadre

La liste propose différents types de cadres au choix.

Types de cadre

Standard

Le type de cadre 'Standard' permet de définir toutes les formes de cadres, notamment les cadres rectangulaires, circulaires et triangulaires ainsi que les cadres avec des segments droits et courbés.

Pour créer un cadre, indiquez les points de recouvrement souhaités. Les segments de cadre qui en résultent sont listés dans l'onglet 'Segments' et peuvent y être modifiés.

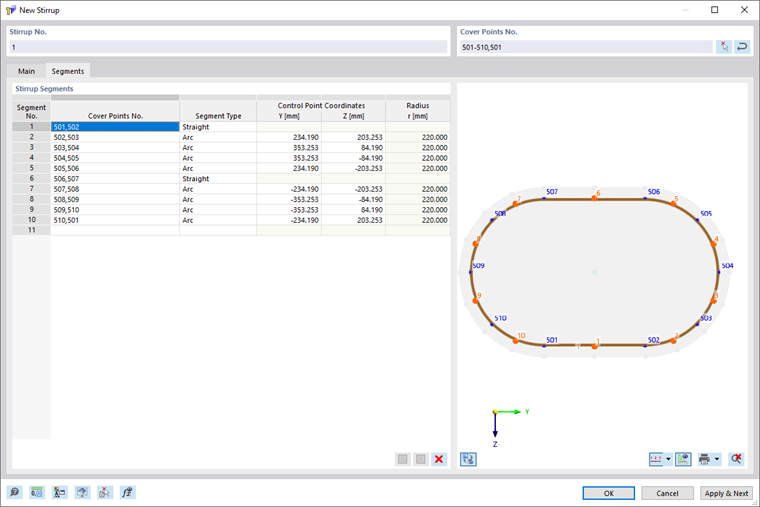

Type de cadre « Standard », segments

Pour chaque segment, vous pouvez ajuster les points de recouvrement associés, modifier le type de segment et, pour les segments de type 'Arc', modifier en plus les coordonnées des points de contrôle.

De plus, les segments peuvent être divisés, fusionnés ou supprimés. Utilisez pour cela les boutons situés sous la liste.

1. table.uni#

width=10%|width=60% |Divise les segments de cadre droits sélectionnés |Fusionne les segments de cadre droits sélectionnés |Supprime les segments sélectionnés

1. /

Cercle

Le type de cadre 'Cercle' sert à définir rapidement et simplement des cadres circulaires.

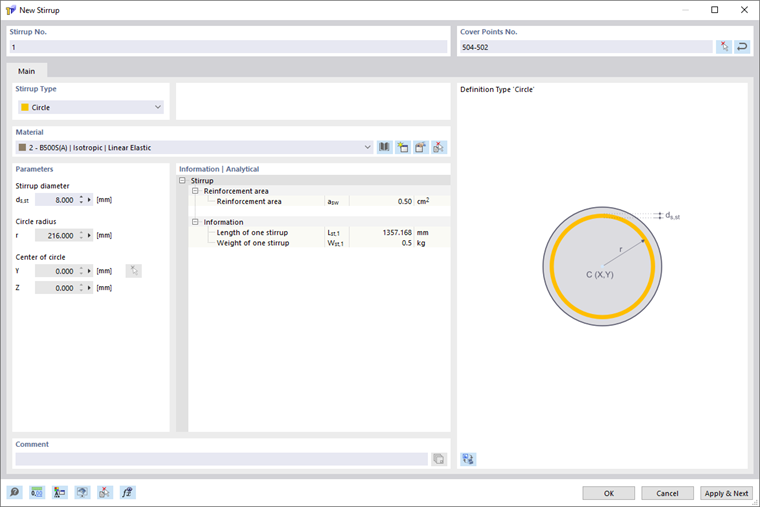

Type de cadre « cercle »

Plusieurs possibilités sont disponibles pour la définition d'un cadre circulaire. Vous pouvez définir le cadre circulaire directement via le centre du cercle et le rayon. Alternativement, vous pouvez indiquer un ou deux points de recouvrement ainsi que le centre du cercle ; le rayon est alors calculé. Vous pouvez également indiquer trois points de recouvrement. Le centre du cercle et le rayon sont alors déterminés à partir des points de recouvrement.

Matériau

Dans la liste des matériaux déjà créés, vous pouvez sélectionner un matériau pour le cadre, le modifier ou en définir un nouveau. Seuls les matériaux du type 'Acier de béton armé' sont autorisés.

Paramètres

Les paramètres disponibles dépendent du type de cadre choisi. Pour le type de cadre 'Standard', le diamètre du cadre d_s,st, le diamètre de courbure du cadre d_br,st et le facteur de diamètre d'enroulement de pliage k sont interdépendants. La relation est décrite par l'équation suivante :

d_br,st = k · d_s,st

Informations | Analytique

Cette section offre un aperçu des propriétés importantes telles que la surface d'armature, la longueur et le poids du cadre.

Section creuse équivalente (equivalent thin-walled section ETWS)

En plus de la surface d'armature, de la longueur et du poids, les cadres définissent également la géométrie de la section creuse équivalente. À partir des cadres fermés, le programme détermine la section creuse équivalente qui est utilisée dans le module complémentaire Vérification du béton de RFEM 6 et RSTAB 9 pour la vérification de la torsion.

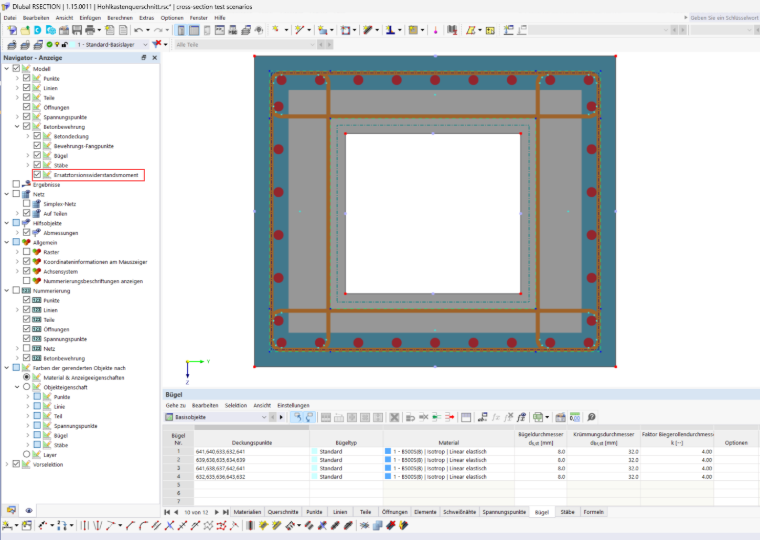

L'image suivante montre une section en caisson avec des cadres et la section creuse équivalente qui en est formée

Section équivalente à parois minces - Section RSECTION

Formation de la section creuse équivalente

Chaque cadre fermé forme sa propre section creuse équivalente. Un cadre de type Standard est fermé lorsque le point de recouvrement de début est identique au point de recouvrement de fin (voir section Points de recouvrement n°). Les cadres ouverts ne forment pas de section creuse équivalente.

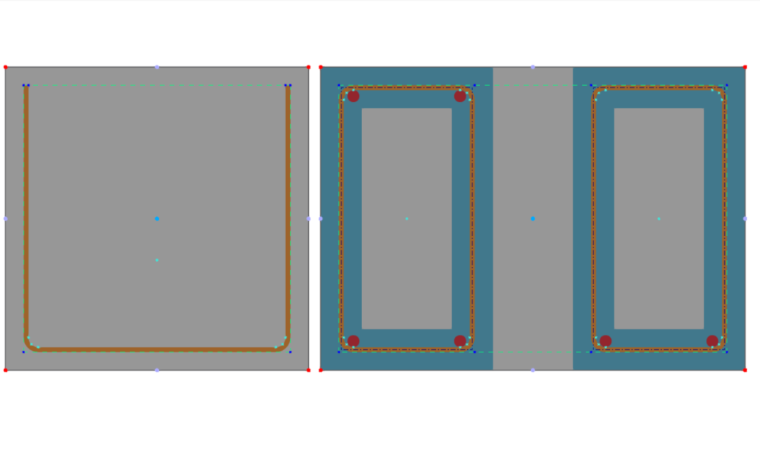

Étrier ouvert sans section équivalente (à gauche), deux étriers fermés avec chacun une section équivalente (à droite)

La ligne centrale de la section creuse équivalente passe par le milieu de la barre du cadre. L'épaisseur de paroi efficace t_ef n'est pas déterminée dans RSECTION, mais dans le module complémentaire Vérification du béton selon la norme choisie.

Règles

Lors de la formation de la section creuse équivalente, les règles suivantes s'appliquent :

• Forme convexe : Une section creuse équivalente doit être convexe, c'est-à-dire que tous les angles intérieurs de son bord sont inférieurs ou égaux à 180°. Si le bord extérieur de l'union présente un angle rentrant, il est divisé à cet endroit en plusieurs sections creuses équivalentes.

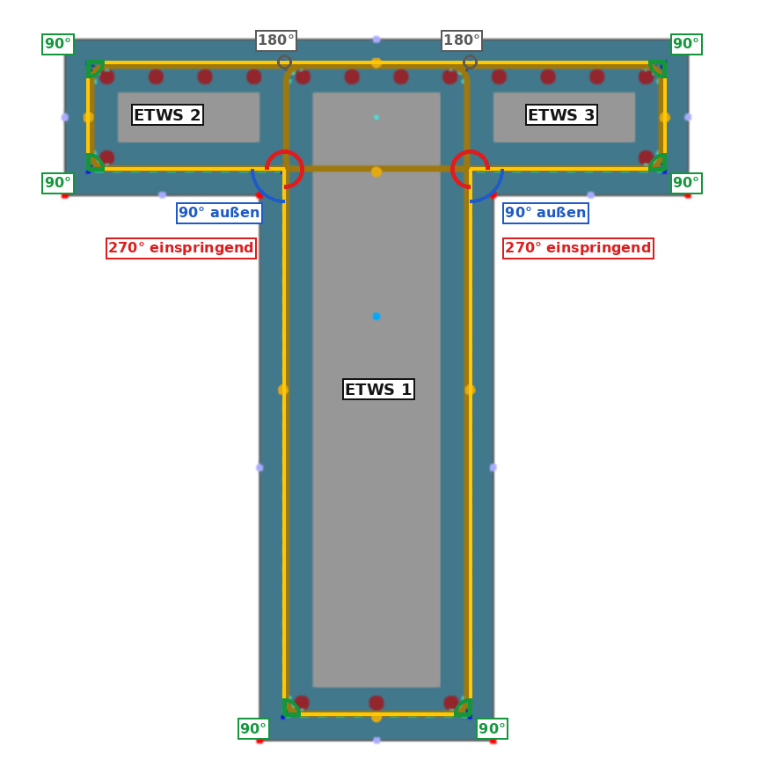

Coins convexes et rentrants de la jonction des étriers

• Cadres sécants : Si un angle rentrant se forme à une intersection de deux cadres, la plus grande surface découpe la plus petite. La branche du cadre à cet endroit forme la limite commune des deux

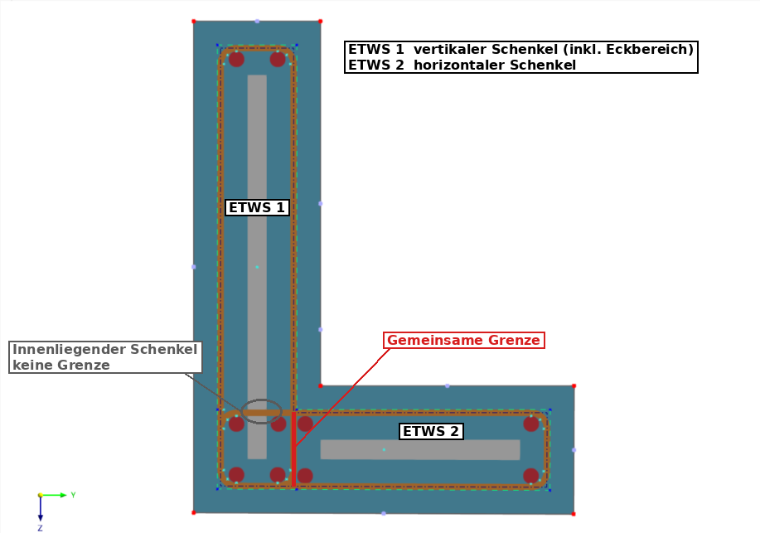

Section en L avec cadres croisés : deux éléments BA avec limite commune
