Estribos

Los cercos sirven para absorber los esfuerzos cortantes y de torsión en componentes de hormigón.

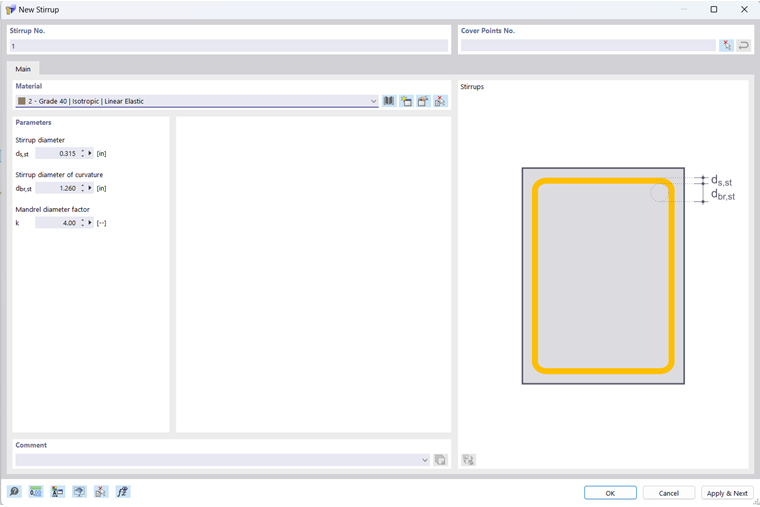

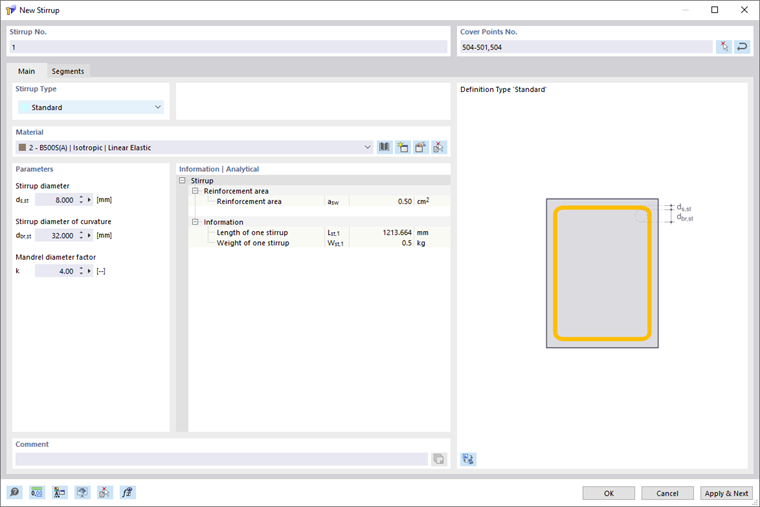

Cuadro de diálogo "Nuevo cerco"

El número del cerco se asigna automáticamente, pero puede modificarse. Para la numeración, el orden no importa. Tampoco tiene que ser correlativa; se permiten huecos en la numeración.

Puntos de recubrimiento n.º

Puede posicionar los cercos en puntos de recubrimiento. Los puntos de recubrimiento son puntos del tipo 'En línea' en la línea de recubrimiento. También puede crear puntos de recubrimiento adicionales en la línea de recubrimiento y utilizarlos para la disposición de los cercos.

Con el tipo de cerco 'Norma' se pueden definir tanto cercos abiertos como cerrados. Un cerco cerrado se crea cuando el punto de recubrimiento inicial es idéntico al punto de recubrimiento final. Para ello, introduzca de nuevo el punto de recubrimiento inicial al final de la secuencia de puntos. Por ejemplo, la introducción de los puntos de recubrimiento 504–501,504 genera un cerco cerrado, ya que el punto de recubrimiento inicial 504 es a la vez el punto de recubrimiento final 504.

Tipo de cerco

En la lista se ofrecen diferentes tipos de cercos para seleccionar.

Tipos de estribos

Norma

El tipo de cerco 'Norma' permite la definición de cualquier forma de cerco, incluidos cercos rectangulares, circulares y triangulares, así como cercos con segmentos rectos y curvos.

Para crear un cerco, introduzca los puntos de recubrimiento deseados. Los segmentos de cerco resultantes se enumeran en la pestaña 'Segmentos' y pueden editarse allí.

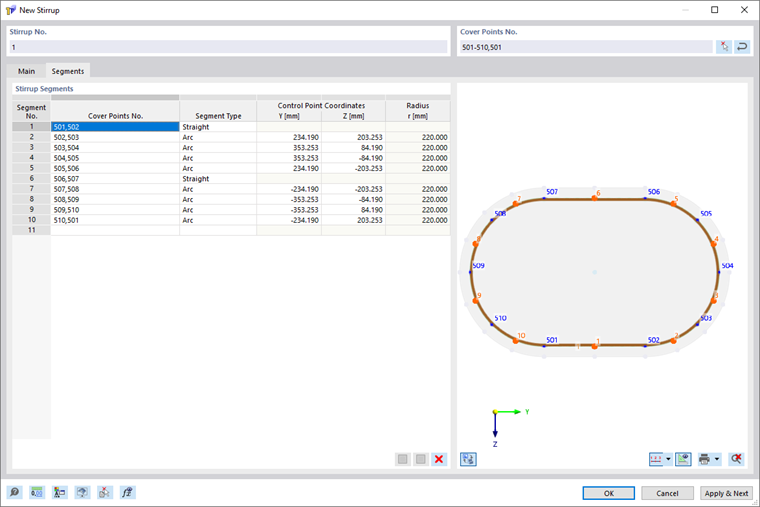

Tipo de estribo 'Standard', segmentos

Para cada segmento puede ajustar los puntos de recubrimiento correspondientes, cambiar el tipo de segmento y, en el caso de segmentos del tipo 'Arco', editar también las coordenadas del punto de control.

Además, los segmentos pueden dividirse, fusionarse o eliminarse. Utilice para ello los botones situados debajo de la lista.

	Divide los segmentos rectos de cerco seleccionados
	Fusiona los segmentos rectos de cerco seleccionados
	Elimina los segmentos seleccionados

Círculo

El tipo de cerco 'Círculo' sirve para la definición rápida y sencilla de cercos circulares.

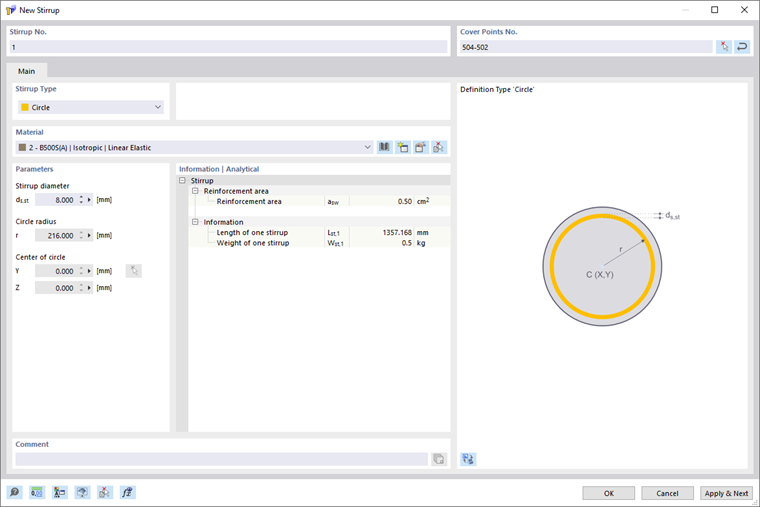

Tipo de estribo 'Círculo'

Para la definición de un cerco circular hay disponibles diversas posibilidades. Puede definir el cerco circular directamente mediante el centro del círculo y el radio. Alternativamente, puede introducir uno o dos puntos de recubrimiento así como el centro del círculo; en este caso, el radio se calcula. Asimismo, puede introducir tres puntos de recubrimiento. El centro del círculo y el radio se determinan entonces a partir de los puntos de recubrimiento.

Material

En la lista de los materiales ya creados puede seleccionar un material para el cerco, así como editarlo o definirlo de nuevo. Solo se permiten materiales del tipo 'Acero de armadura'.

Parámetros

Los parámetros disponibles dependen del tipo de cerco seleccionado. En el tipo de cerco 'Norma', el diámetro del cerco d_s,st, el diámetro del cerco de la curvatura d_br,st y el factor de diámetro del mandril de doblado k son interdependientes. La relación se describe en la siguiente ecuación:

d_br,st = k · d_s,st

Informaciones | Analítico

Esta sección ofrece una visión general de propiedades importantes como el área de armadura, la longitud y el peso del cerco.

Sección equivalente de pared delgada (equivalent thin-walled section ETWS)

Además del área de armadura, la longitud y el peso, los cercos también determinan la geometría de la sección equivalente de pared delgada. A partir de los cercos cerrados, el programa determina la sección equivalente de pared delgada, que se utiliza en el Add-on Cálculo de hormigón de RFEM 6 y RSTAB 9 para la verificación de torsión.

La siguiente imagen muestra una sección de caja hueca con cercos y la sección equivalente de pared delgada formada a partir de ellos:

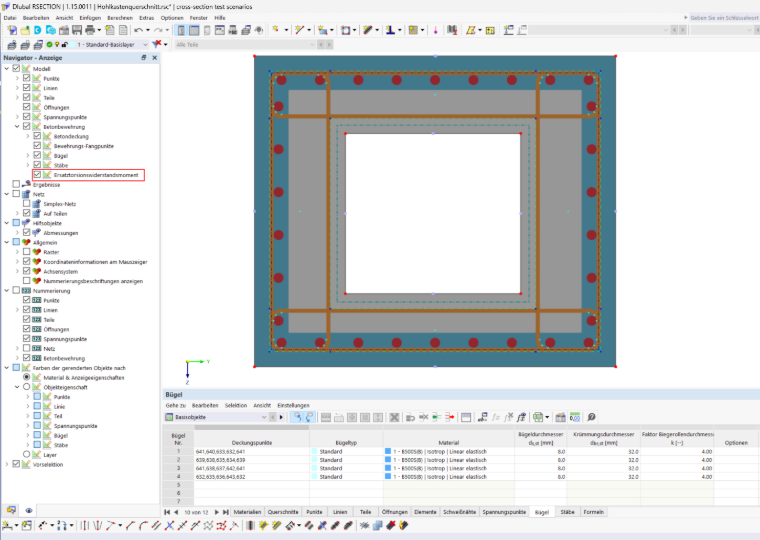

Sección equivalente de pared delgada - Sección RSECTION

Formación de la sección equivalente de pared delgada

Para la sección equivalente de pared delgada solo se tienen en cuenta los cercos cerrados. Un cerco del tipo Norma es cerrado cuando el punto de recubrimiento inicial es idéntico al punto de recubrimiento final (véase la sección Puntos de recubrimiento n.º). Los cercos abiertos se ignoran y tampoco se aplican para la verificación a corte.

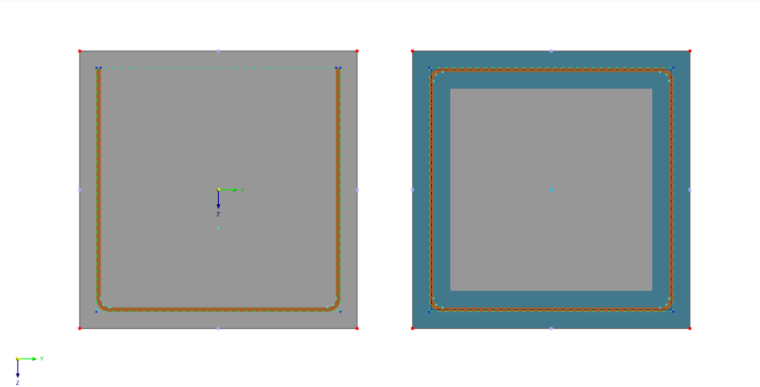

Estribo abierto sin sección equivalente (izquierda), dos estribos cerrados con una sección equivalente cada uno (derecha)

El programa une todos los cercos cerrados y utiliza solo el contorno exterior de la unión. Este contorno exterior forma la línea central de la sección equivalente de pared delgada. Las ramas de cerco que se encuentran dentro de la unión no se tienen en cuenta. Los cercos separados que no se tocan dan lugar a secciones equivalentes separadas.

La línea central de la sección equivalente de pared delgada discurre por el centro de la barra del cerco. El espesor eficaz de pared t_ef no se determina en RSECTION, sino en el Add-on Cálculo de hormigón según la norma seleccionada.

Reglas

En la formación de la sección equivalente de pared delgada se aplican las siguientes reglas:

• Forma convexa: Una sección equivalente de pared delgada debe ser convexa, es decir, todos los ángulos interiores de su contorno son menores o iguales a 180°. Si el contorno exterior de la unión presenta una esquina entrante, se divide en ese punto en varias secciones equivalentes de pared delgada.

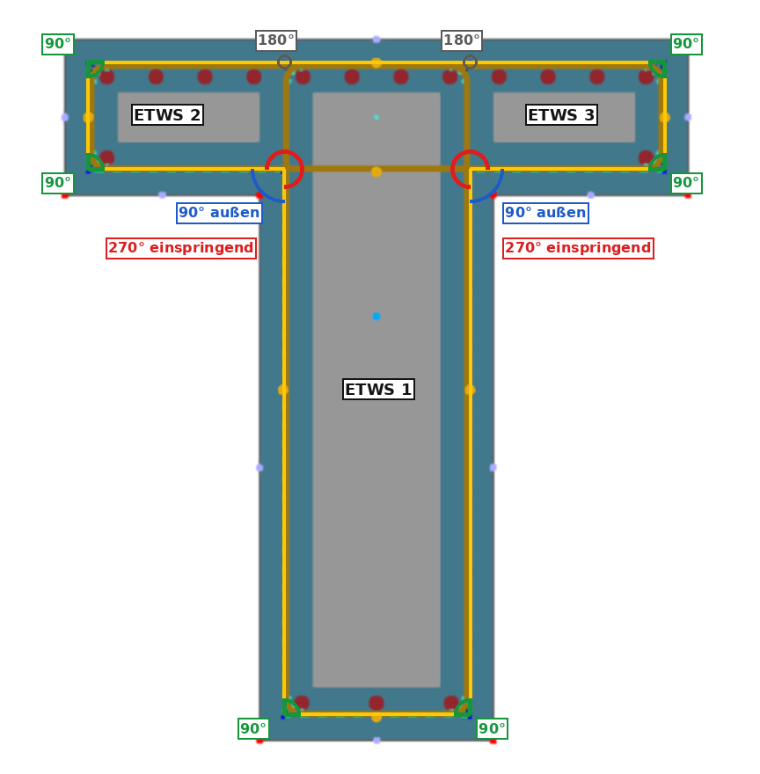

Esquinas convexas y entrantes de la unión de estribos

• Cercos que se cruzan: Si en una intersección de dos cercos se forma una esquina entrante, la superficie mayor recorta la menor. La rama del cerco en ese punto forma el límite común de ambas

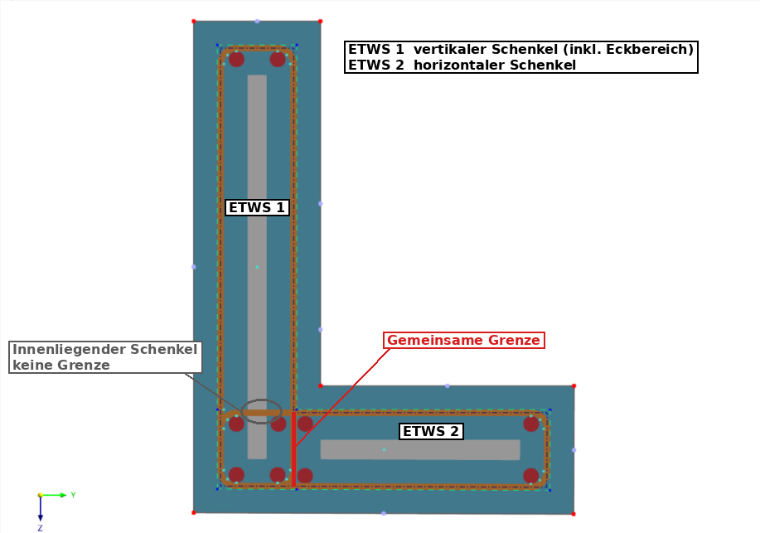

Sección en L con cercos que se cruzan: dos ETWS con límite común

• Ramas de cerco interiores: Las ramas de cerco que se encuentran dentro de una sección equivalente y no generan una esquina entrante no forman un límite.

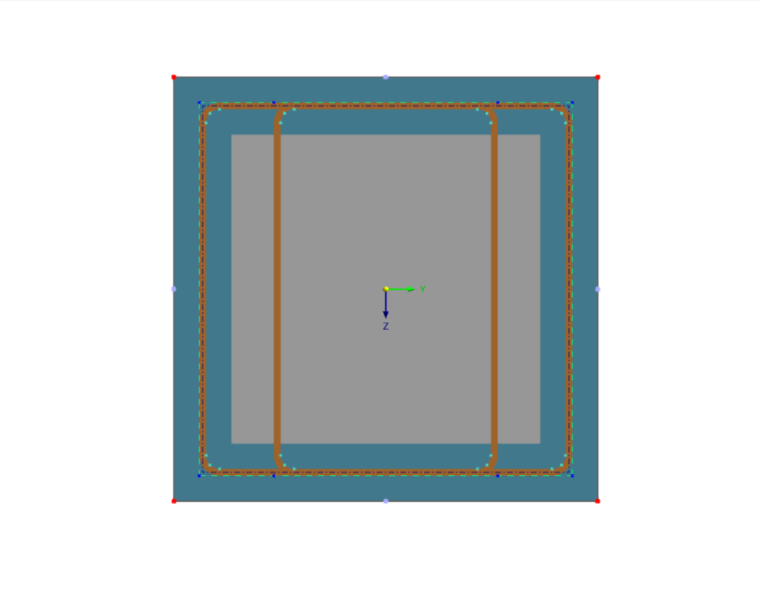

Sección rectangular con cerco interior: un ETWS a lo largo del cerco exterior

Representación

Puede visualizar la sección equivalente de pared delgada en el Navegador - Mostrar mediante la opción Módulo resistente a torsión equivalente . La representación está desactivada por defecto.

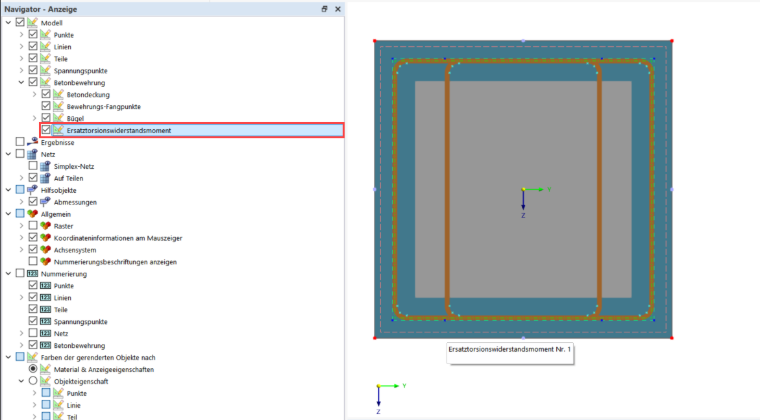

Navegador - Visualización: momento resistente a torsión de sustitución
