Bügel

Bügel dienen zur Aufnahme von Schub- und Torsionskräften in Betonbauteilen.

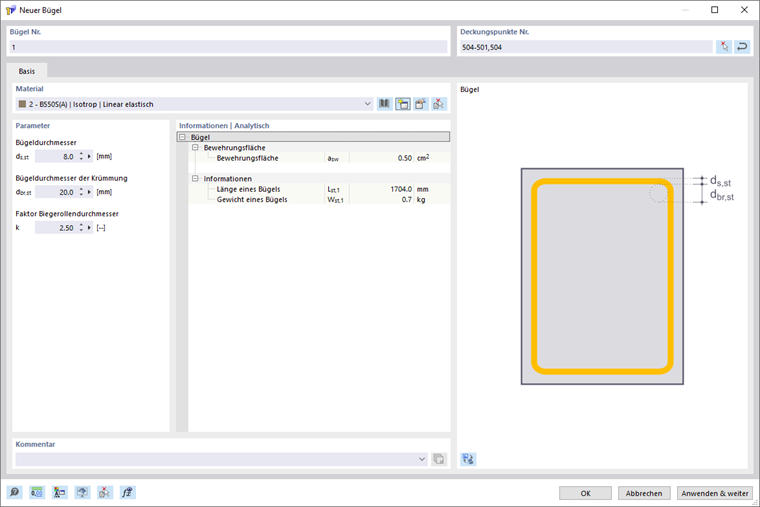

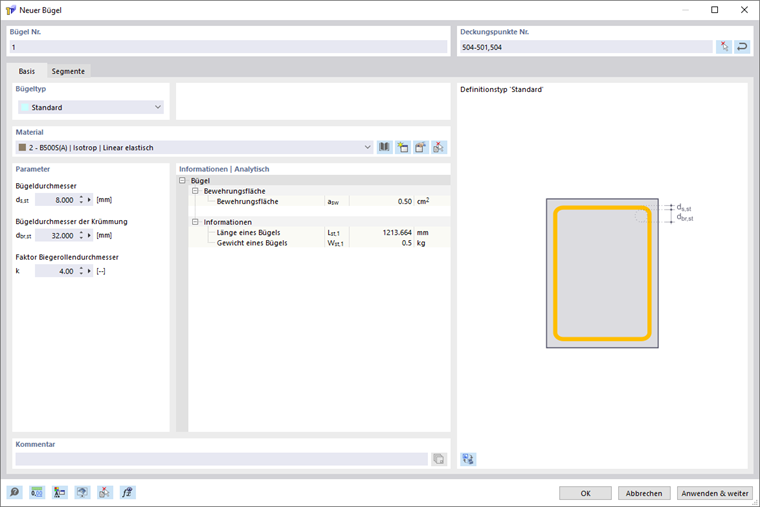

Dialog 'Neuer Bügel'

Die Bügelnummer wird automatisch vergeben, kann jedoch geändert werden. Bei der Nummerierung spielt die Reihenfolge keine Rolle. Sie muss auch nicht fortlaufend sein; Lücken in der Nummerierung sind zulässig.

Deckungspunkte Nr.

Sie können Bügel an Deckungspunkten positionieren. Deckungspunkte sind Punkte vom Typ 'Auf Linie' auf der Deckungslinie. Sie können auch zusätzliche Deckungspunkte auf der Deckungslinie erzeugen und diese für die Bügelanordnung nutzen.

Beim Bügeltyp 'Standard' können sowohl offene als auch geschlossene Bügel definiert werden. Ein geschlossener Bügel entsteht, wenn der Anfangsdeckungspunkt identisch mit dem Enddeckungspunkt ist. Geben Sie dazu den Anfangsdeckungspunkt am Ende der Punktfolge erneut an. Beispielsweise erzeugt die Angabe der Deckungspunkte 504–501,504 einen geschlossenen Bügel, da der Anfangsdeckungspunkt 504 zugleich der Enddeckungspunkt 504 ist.

Bügeltyp

In der Liste stehen verschiedene Bügeltypen zur Auswahl.

Bügeltypen

Standard

Der Bügeltyp 'Standard' ermöglicht die Definition beliebiger Bügelformen, darunter Rechteck-, Kreis- und Dreiecksbügel sowie Bügel mit geraden und gebogenen Segmenten.

Geben Sie zur Erzeugung eines Bügels die gewünschten Deckungspunkte an. Die daraus entstehenden Bügelsegmente werden im Register 'Segmente' aufgelistet und können dort bearbeitet werden.

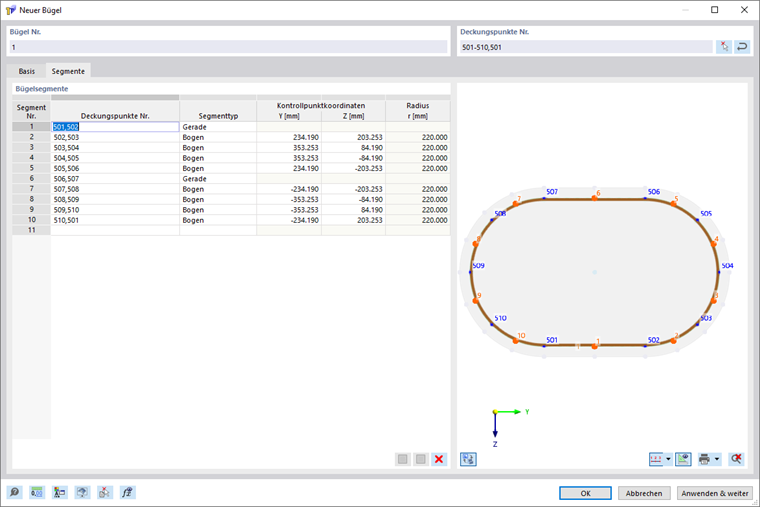

Bügeltyp 'Standard', Segmente

Für jedes Segment können Sie die zugehörigen Deckungspunkte anpassen, den Segmenttyp ändern und bei Segmenten vom Typ 'Bogen' zusätzlich die Kontrollpunktkoordinaten bearbeiten.

Außerdem können Segmente geteilt, zusammengeführt oder gelöscht werden. Verwenden Sie dazu die Schaltflächen unterhalb der Liste.

	Teilt selektierte gerade Bügelsegmente
	Führt selektierte gerade Bügelsegmente zusammen
	Löscht die selektierten Segmente

Kreis

Der Bügeltyp 'Kreis' dient der schnellen und einfachen Definition von Kreisbügeln.

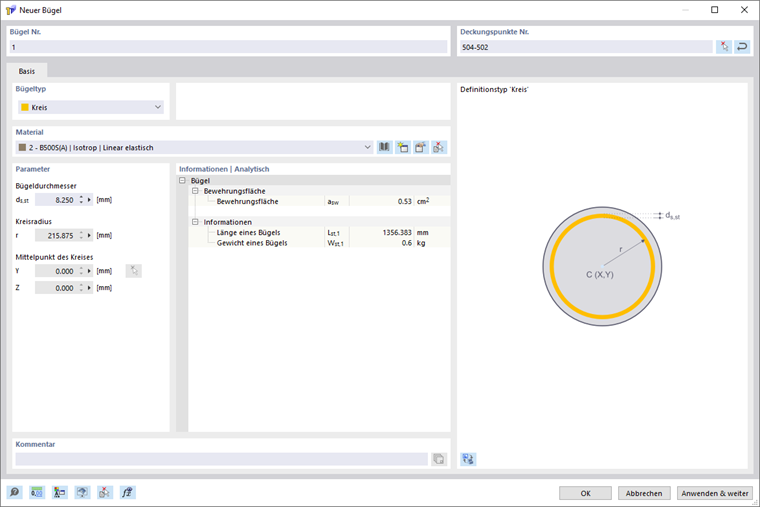

Bügeltyp 'Kreis'

Für die Definition eines Kreisbügels stehen verschiedene Möglichkeiten zur Verfügung. Sie können den Kreisbügel direkt über den Kreismittelpunkt und den Radius definieren. Alternativ können Sie ein oder zwei Deckungspunkte sowie den Kreismittelpunkt angeben; der Radius wird in diesem Fall berechnet. Ebenso können Sie drei Deckungspunkte angeben. Der Kreismittelpunkt und der Radius werden dann aus den Deckungspunkten ermittelt.

Material

In der Liste der bereits angelegten Materialien können Sie ein Material für den Bügel auswählen oder auch bearbeiten sowie neu definieren. Es sind nur Materialien des Typs 'Betonstahl' zulässig.

Parameter

Die verfügbaren Parameter hängen vom gewählten Bügeltyp ab. Beim Bügeltyp 'Standard' sind der Bügeldurchmesser d_s,st, Bügeldurchmesser der Krümmung d_br,st und Faktor Biegerollendurchmesser k voneinander abhängig. Der Zusammenhang wird in folgender Gleichung beschrieben:

d_br,st = k · d_s,st

Informationen | Analytisch

Dieser Abschnitt bietet eine Übersicht über wichtige Eigenschaften wie Bewehrungsfläche, Länge und Gewicht des Bügels.

Dünnwandiger Ersatzquerschnitt (equivalent thin-walled section ETWS)

Neben der Bewehrungsfläche, der Länge und dem Gewicht legen die Bügel auch die Geometrie des dünnwandigen Ersatzquerschnitts fest. Aus den geschlossenen Bügeln ermittelt das Programm den dünnwandigen Ersatzquerschnitt, der im Add-on Betonbemessung von RFEM 6 und RSTAB 9 für den Torsionsnachweis verwendet wird.

Das folgende Bild zeigt einen Hohlkastenquerschnitt mit Bügeln und dem daraus gebildeten dünnwandigen Ersatzquerschnitt:

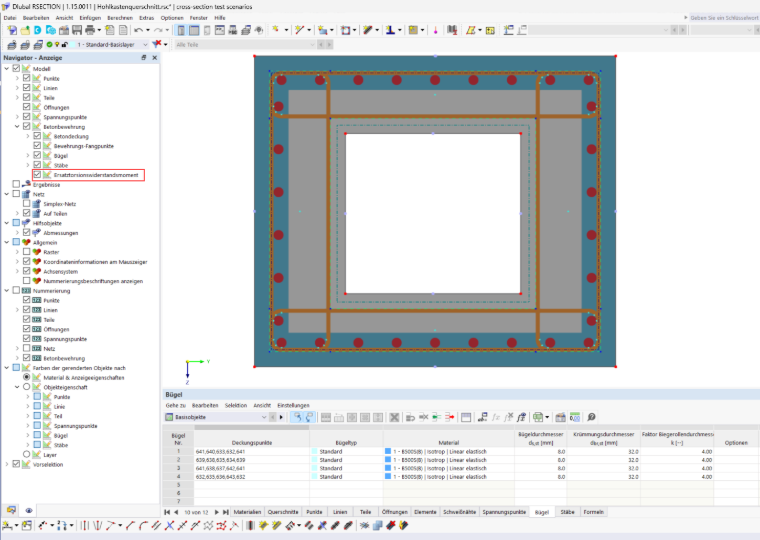

Dünnwandiger Ersatzquerschnitt - RSECTION Querschnitt

Bildung des dünnwandigen Ersatzquerschnitts

Für den dünnwandigen Ersatzquerschnitt werden nur geschlossene Bügel berücksichtigt. Ein Bügel vom Typ Standard ist geschlossen, wenn der Anfangsdeckungspunkt identisch mit dem Enddeckungspunkt ist (siehe Abschnitt Deckungspunkte Nr.). Offene Bügel werden ignoriert und auch für den Schubnachweis nicht angesetzt.

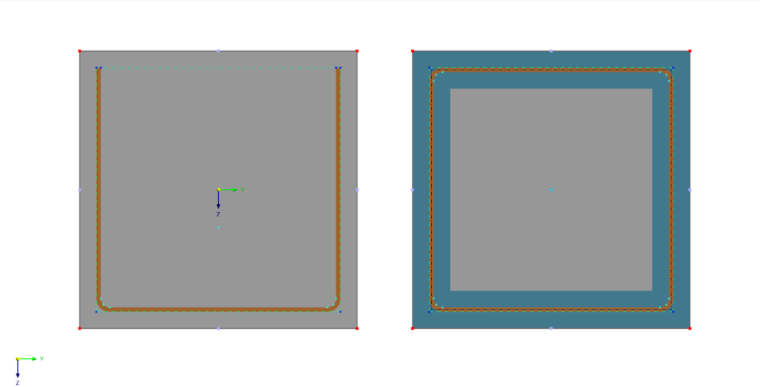

Offener Bügel ohne Ersatzquerschnitt (links), zwei geschlossene Bügel mit je einem Ersatzquerschnitt (rechts)

Das Programm vereinigt alle geschlossenen Bügel und verwendet nur den äußeren Rand der Vereinigung. Dieser äußere Rand bildet die Mittellinie des dünnwandigen Ersatzquerschnitts. Bügelschenkel, die innerhalb der Vereinigung liegen, werden dabei nicht berücksichtigt. Getrennte Bügel, die sich nicht berühren, ergeben getrennte Ersatzquerschnitte.

Die Mittellinie des dünnwandigen Ersatzquerschnitts verläuft durch die Mitte des Bügelstabs. Die effektive Wanddicke t_ef wird nicht in RSECTION, sondern im Add-on Betonbemessung nach der gewählten Norm ermittelt.

Regeln

Bei der Bildung des dünnwandigen Ersatzquerschnitts gelten folgende Regeln:

• Konvexe Form: Ein dünnwandiger Ersatzquerschnitt muss konvex sein, das heißt, alle Innenwinkel seines Randes sind kleiner als oder gleich 180°. Hat der äußere Rand der Vereinigung eine einspringende Ecke, wird er an dieser Stelle in mehrere dünnwandige Ersatzquerschnitte aufgeteilt.

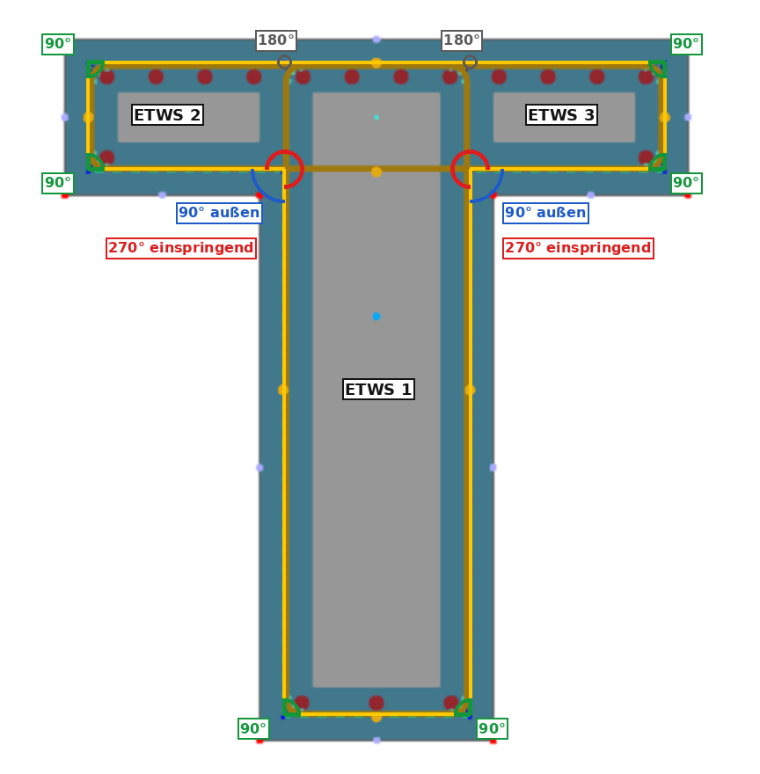

Konvexe und einspringende Ecken der Bügelvereinigung

• Sich schneidende Bügel: Entsteht an einem Schnittpunkt zweier Bügel eine einspringende Ecke, schneidet die größere Fläche die kleinere ab. Der Bügelschenkel an dieser Stelle bildet die gemeinsame Grenze der beiden

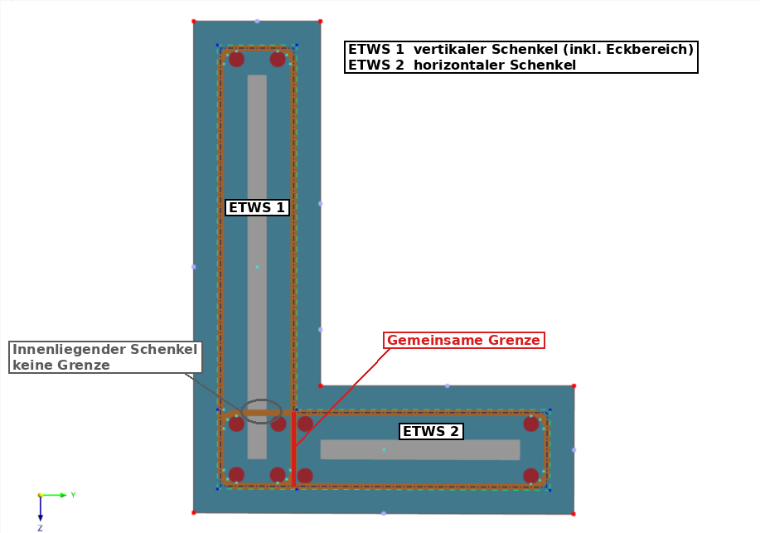

L-Querschnitt mit sich schneidenden Bügeln: zwei ETWS mit gemeinsamer Grenze

• Innenliegende Bügelschenkel: Bügelschenkel, die innerhalb eines Ersatzquerschnitts liegen und keine einspringende Ecke erzeugen, bilden keine Grenze.

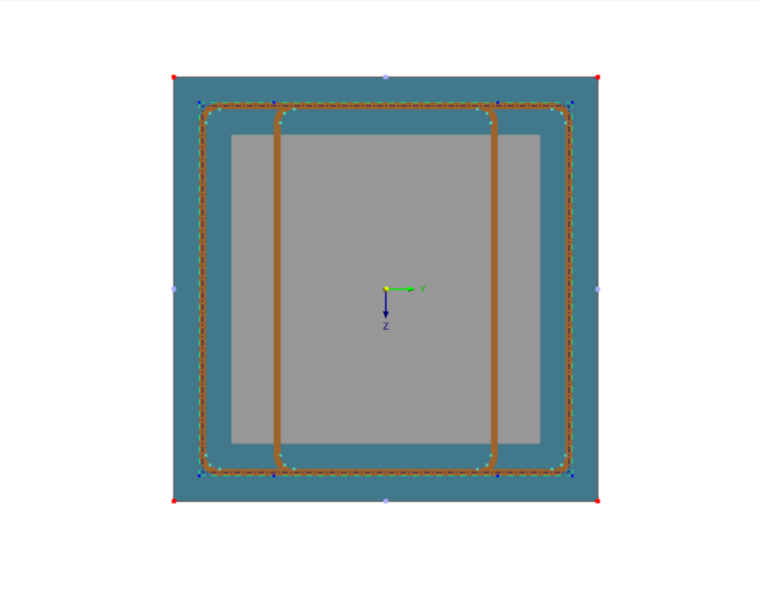

Rechteckquerschnitt mit innenliegendem Bügel: ein ETWS entlang des äußeren Bügels

Darstellung

Sie können den dünnwandigen Ersatzquerschnitt im Navigator - Darstellen über die Option Ersatztorsionswiderstandsmoment einblenden. Die Darstellung ist standardmäßig deaktiviert.

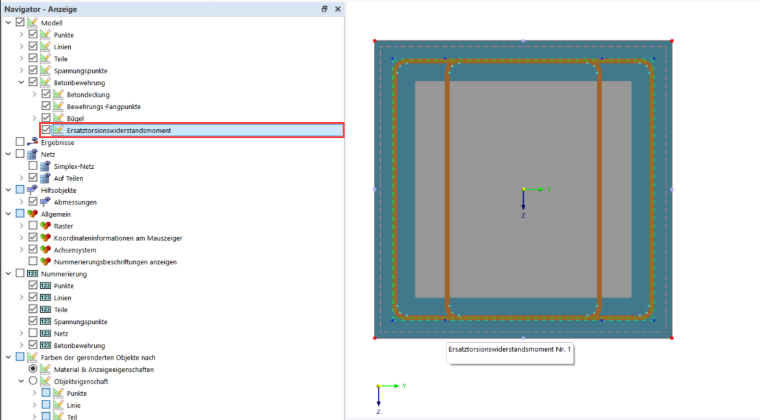

Navigator - Anzeige: Ersatztorsionswiderstandsmoment
