Strzemię

Strzemia służą do przejmowania sił ścinających i skręcających w elementach betonowych.

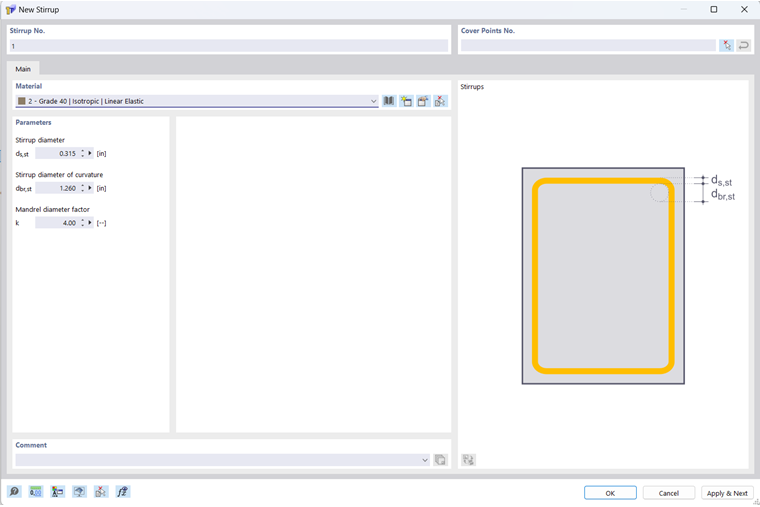

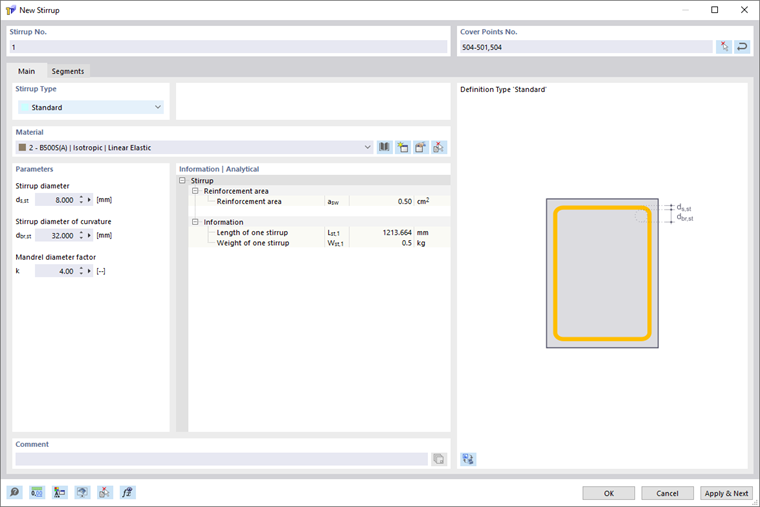

Okno dialogowe „Nowa strzemię”

Numer strzemienia jest nadawany automatycznie, ale można go zmienić. Przy numeracji kolejność nie odgrywa roli. Nie musi być również ciągła; dopuszczalne są luki w numeracji.

Punkty przykrycia nr

Strzemiona można pozycjonować w punktach przykrycia. Punkty przykrycia to punkty typu 'Na linii' na linii przykrycia. Można również utworzyć dodatkowe punkty przykrycia na linii przykrycia i wykorzystać je do rozmieszczenia strzemi.

W przypadku typu strzemienia 'Standardowy' można definiować zarówno strzemiona otwarte, jak i zamknięte. Strzemię zamknięte powstaje, gdy punkt przykrycia początkowy jest identyczny z punktem przykrycia końcowym. W tym celu należy podać punkt przykrycia początkowy ponownie na końcu sekwencji punktów. Na przykład podanie punktów przykrycia 504–501,504 tworzy strzemię zamknięte, ponieważ punkt przykrycia początkowy 504 jest jednocześnie punktem przykrycia końcowym 504.

Typ strzemienia

Na liście dostępne są różne typy strzemi do wyboru.

Typy strzemion

Standardowy

Typ strzemienia 'Standardowy' umożliwia definiowanie dowolnych kształtów strzemi, w tym strzemi prostokątnych, kołowych i trójkątnych oraz strzemi z segmentami prostymi i łukowymi.

Aby utworzyć strzemię, należy podać żądane punkty przykrycia. Powstające w ten sposób segmenty strzemienia są wyświetlane na karcie 'Segmenty' i można je tam edytować.

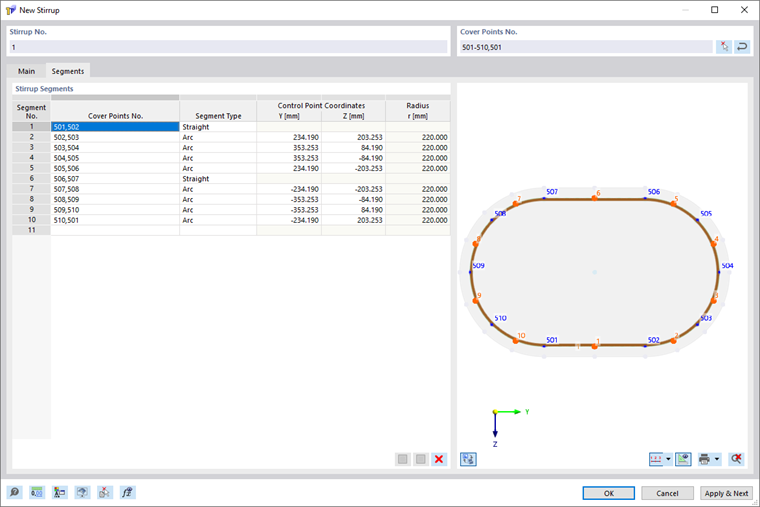

Typ strzemienia „Standard”, segmenty

Dla każdego segmentu można dostosować przypisane punkty przykrycia, zmienić typ segmentu, a w przypadku segmentów typu 'Łuk' dodatkowo edytować współrzędne punktów kontrolnych.

Ponadto segmenty można dzielić, łączyć lub usuwać. Służą do tego przyciski znajdujące się pod listą.

	Dzieli zaznaczone proste segmenty strzemienia
	Łączy zaznaczone proste segmenty strzemienia
	Usuwa zaznaczone segmenty

Koło

Typ strzemienia 'Koło' służy do szybkiego i prostego definiowania strzemi kołowych.

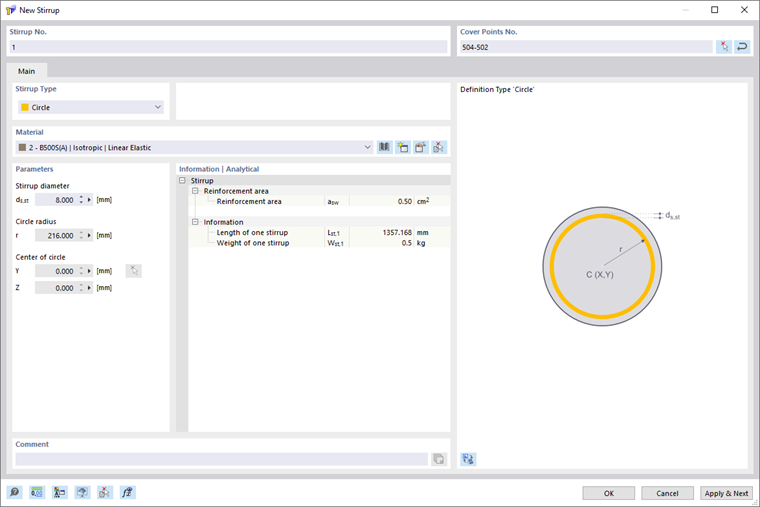

Typ strzemienia „okrąg”

Do zdefiniowania strzemienia kołowego dostępne są różne możliwości. Strzemię kołowe można zdefiniować bezpośrednio za pomocą środka okręgu i promienia. Alternatywnie można podać jeden lub dwa punkty przykrycia oraz środek okręgu; w takim przypadku promień jest obliczany. Podobnie można podać trzy punkty przykrycia. Środek okręgu i promień są wtedy wyznaczane na podstawie punktów przykrycia.

Materiał

Na liście już utworzonych materiałów można wybrać materiał dla strzemienia, a także go edytować lub zdefiniować nowy. Dopuszczalne są tylko materiały typu 'Stal zbrojeniowa'.

Parametry

Dostępne parametry zależą od wybranego typu strzemienia. W przypadku typu strzemienia 'Standardowy' średnica strzemienia d_s,st, średnica strzemienia gięcia d_br,st oraz współczynnik średnicy na giębicy k są od siebie zależne. Zależność opisuje następujące równanie:

d_br,st = k · d_s,st

Informacje | Analitycznie

Ta sekcja zawiera przegląd ważnych właściwości, takich jak powierzchnia zbrojenia, długość i ciężar strzemienia.

Cienkościenny przekrój zastępczy (equivalent thin-walled section ETWS)

Oprócz powierzchni zbrojenia, długości i ciężaru strzemiona określają również geometrię cienkościennego przekroju zastępczego. Na podstawie zamkniętych strzemi program wyznacza cienkościenny przekrój zastępczy, który jest używany w dodatku Projektowanie konstrukcji betonowych w RFEM 6 i RSTAB 9 do weryfikacji skręcania.

Poniższy obraz przedstawia przekrój skrzynkowy ze strzemionami i utworzonym z nich cienkościennym przekrojem zastępczym:

Przekrój zastępczy o cienkich ścianach - przekrój RSECTION

Utworzenie cienkościennego przekroju zastępczego

Dla cienkościennego przekroju zastępczego uwzględniane są tylko strzemiona zamknięte. Strzemię typu Standardowy jest zamknięte, gdy punkt przykrycia początkowy jest identyczny z punktem przykrycia końcowym (patrz sekcja Punkty przykrycia nr). Strzemiona otwarte są ignorowane i nie są też uwzględniane przy weryfikacji na ścinanie.

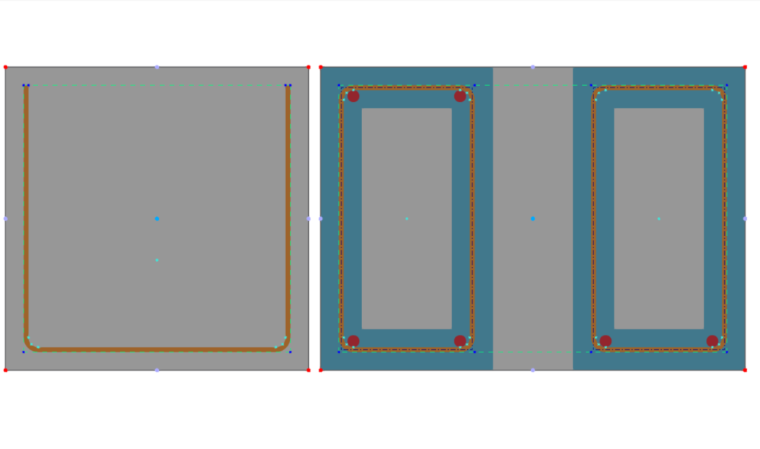

Otwarte strzemiona bez przekroju zastępczego (po lewej), dwa zamknięte strzemiona z przekrojem zastępczym każde (po prawej)

Program łączy wszystkie zamknięte strzemiona i używa tylko zewnętrznej krawędzi sumy. Ta zewnętrzna krawędź tworzy linię środkową cienkościennego przekroju zastępczego. Ramiona strzemion leżące wewnątrz sumy nie są przy tym uwzględniane. Oddzielne strzemiona, które się nie dotykają, dają oddzielne przekroje zastępcze.

Linia środkowa cienkościennego przekroju zastępczego przebiega przez środek pręta strzemienia. Efektywna grubość ścianki t_ef nie jest wyznaczana w RSECTION, lecz w dodatku Projektowanie konstrukcji betonowych zgodnie z wybraną normą.

Reguły

Przy tworzeniu cienkościennego przekroju zastępczego obowiązują następujące reguły:

• Kształt wypukły: Cienkościenny przekrój zastępczy musi być wypukły, to znaczy wszystkie kąty wewnętrzne jego krawędzi są mniejsze lub równe 180°. Jeżeli zewnętrzna krawędź sumy ma kąt wklęsły, jest ona w tym miejscu dzielona na kilka cienkościennych przekrojów zastępczych.

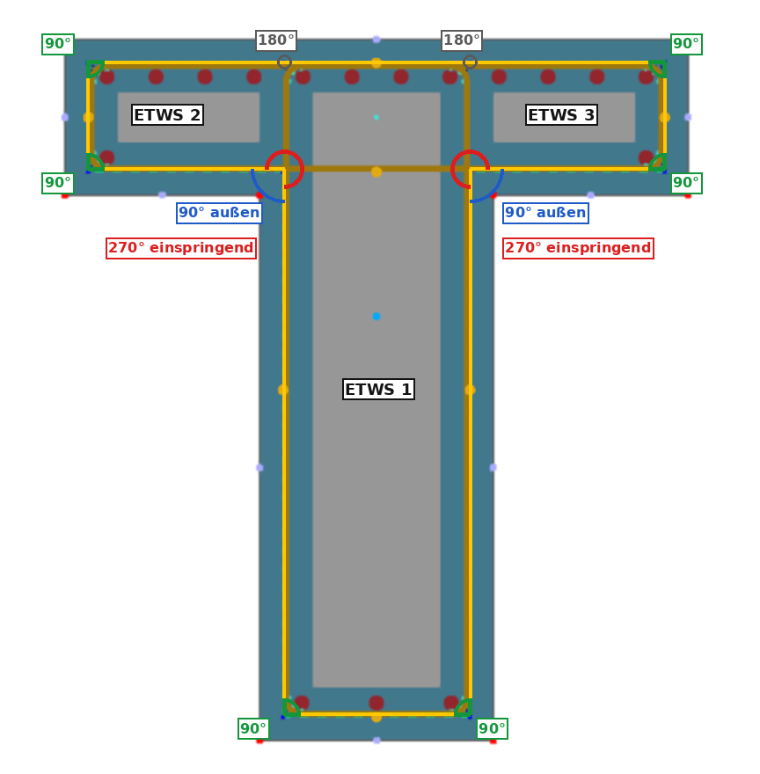

Wypukłe i wklęsłe narożniki połączenia strzemion

• Przecinające się strzemiona: Jeżeli w punkcie przecięcia dwóch strzemi powstaje kąt wklęsły, większa powierzchnia odcina mniejszą. Ramię strzemienia w tym miejscu tworzy wspólną granicę obu

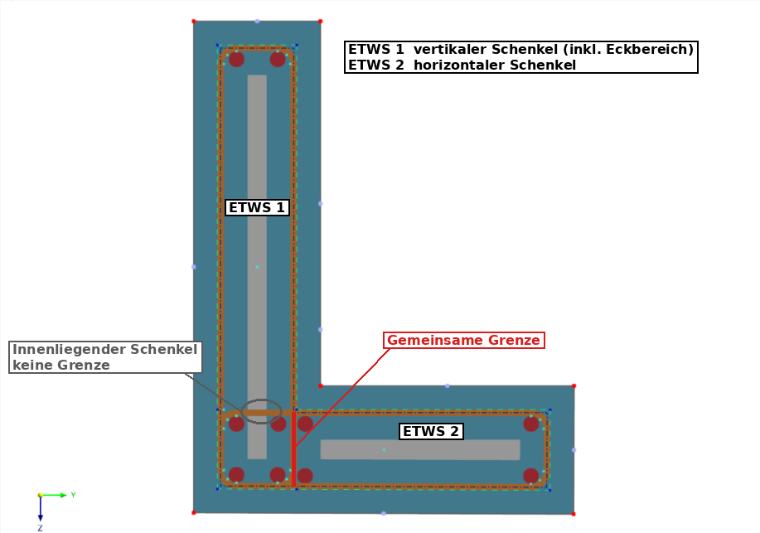

Przekrój w kształcie litery L ze strzemionami przecinającymi się: dwa ETWS ze wspólną granicą

• Wewnętrzne ramiona strzemion: Ramiona strzemion, które leżą wewnątrz przekroju zastępczego i nie tworzą kąta wklęsłego, nie tworzą granicy.

Przekrój prostokątny z wewnętrznym strzemieniem: ETW wzdłuż zewnętrznego strzemienia

Prezentacja

Cienkościenny przekrój zastępczy można wyświetlić w Nawigatorze - Prezentacja za pomocą opcji Zastępczy moment skręcający odporny. Prezentacja jest domyślnie wyłączona.

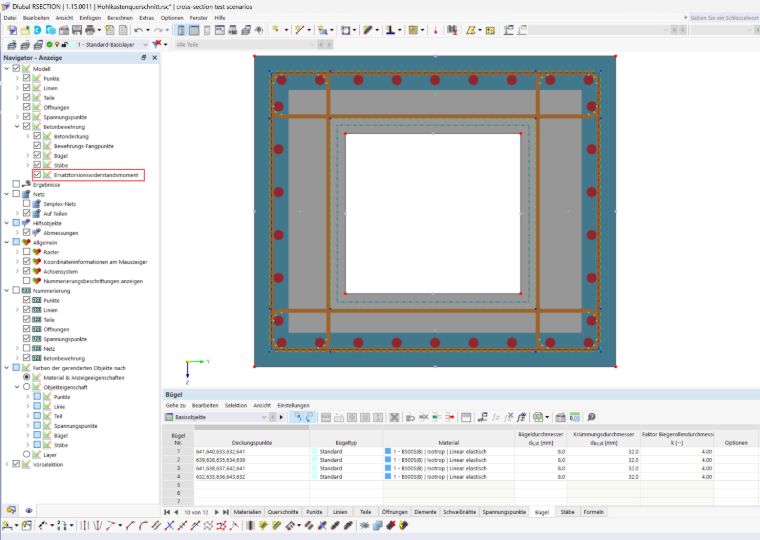

Nawigator - Wyświetlanie: moduł zastępczy oporu na skręcanie
