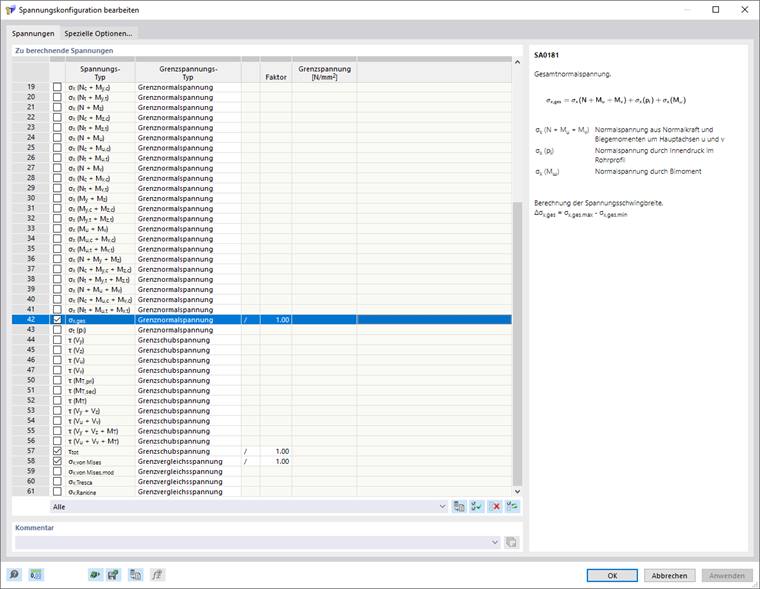

Dans la configuration des contraintes de soudure, vous pouvez sélectionner les contraintes de soudure à calculer et à produire. Vous pouvez accéder à la configuration des contraintes de soudure dans le Navigateur - Données via l'entrée Contraintes.
Contraintes à calculer
Dans la liste, vous pouvez sélectionner les contraintes à calculer. Si vous cochez une case, la contrainte correspondante sera calculée.
À droite de la liste, une description de la contrainte sélectionnée est affichée.
Contrainte limite
Pour chaque contrainte, vous pouvez choisir un type de contrainte limite dans le tableau. Le rapport de contrainte est calculé à partir du rapport entre la contrainte existante et la contrainte limite.
Si vous souhaitez augmenter ou réduire la contrainte limite pour un type de contrainte, vous pouvez l'ajuster dans la colonne 'Facteur'. Avec l'option '/', la contrainte est divisée par le facteur, avec '*' elle est multipliée.
Sans
Pour le type de contrainte limite 'Sans', le calcul du rapport de contrainte n'est pas effectué.
Contrainte limite de cisaillement
La contrainte limite de cisaillement indique la contrainte de cisaillement admissible due à la force transversale et à la torsion. La contrainte limite de cisaillement est déterminée conformément à la norme EN 1993-1-8 selon la formule suivante :
|
fu |
Résistance en traction de la plus faible des barres assemblées |
|
βw |
Facteur de corrélation selon le Tableau 4.1 de l'EN 1993-1-8 |
|
γM2 |
Coefficient partiel de sécurité pour la résistance des soudures |
Personnalisé
Vous pouvez utiliser le type de contrainte limite 'Personnalisé' pour ajuster manuellement la contrainte limite. Vous pouvez alors définir une contrainte limite personnalisée dans la colonne 'Contrainte limite personnalisée'.
Compression/Tension personnalisée
Avec le type de contrainte limite 'Compression/Tension personnalisée', vous pouvez spécifier des contraintes limites dépendant du signe pour certaines composantes de la contrainte.
