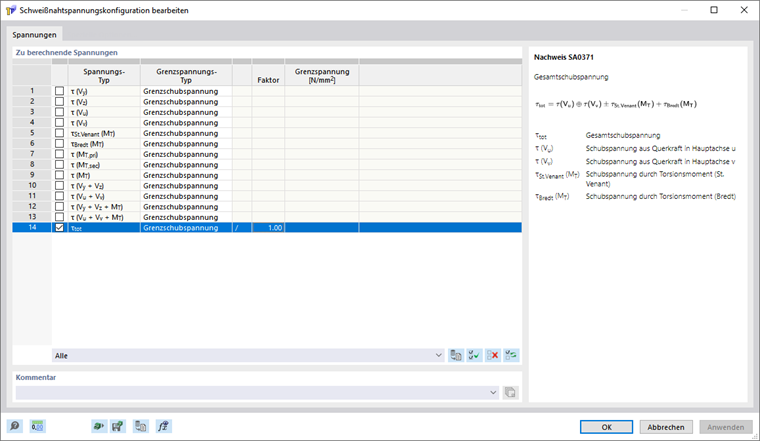

In der Schweißnahtspannungskonfiguration können Sie die zu berechnenden und auszugebenden Schweißnahtspannungen auswählen. Sie können die Schweißnahtspannungskonfiguration im Navigator - Daten über den Eintrag Spannungen aufrufen.
Zu berechnende Spannungen
In der Liste können Sie die zu berechnenden Spannungen auswählen. Wenn Sie ein Kontrollfeld anhaken, wird die entsprechende Spannung berechnet.
Rechts neben der Liste wird eine Beschreibung der selektieren Spannung angezeigt.
Grenzspannung
Für jede Spannung können Sie in der Tabelle einen Grenzspannungs-Typ auswählen. Das Spannungsverhältnis berechnet sich aus dem Verhältnis von vorhandener Spannung zur Grenzspannung.
Wenn Sie die Grenzspannung für einen Spannungstyp erhöhen oder reduzieren möchten, können Sie diese in der Spalte 'Faktor' entsprechend skalieren. Mit der Option '/' wird die Spannung durch den Faktor dividiert, mit '*' multipliziert.
Ohne
Beim Grenzspannungs-Typ 'Ohne' entfällt die Berechnung des Spannungsverhältnisses.
Grenzschubspannung
Die Grenzschubspannung gibt die zulässige Schubspannung infolge Querkraft und Torsion an. Die Grenzschubspannung wird gemäß EN 1993-1-8 nach folgender Formel ermittelt:
|
fu |
Zugfestigkeit des schwächeren der angeschlossenen Bauteile |
|
βw |
Korrelationsbeiwert nach EN 1993-1-8, Tabelle 4.1 |
|
γM2 |
Teilsicherheitsbeiwert für die Beanspruchbarkeit von Schweißnähten |
Benutzerdefiniert
Sie können den Grenzspannungs-Typ 'Benutzerdefiniert' nutzen, um die Grenzspannung manuell anzupassen. Die Grenzspannung können Sie dann in der Spalte 'Benutzerdefinierte Grenzspannung' benutzerdefiniert festlegen.
Benutzerdefinierter Druck/Zug
Mit dem Grenzspannungstyp 'Benutzerdefinierter Druck/Zug' können Sie vorzeichenabhängige Grenzspannungen für bestimmte Spannungskomponenten vorgeben.
