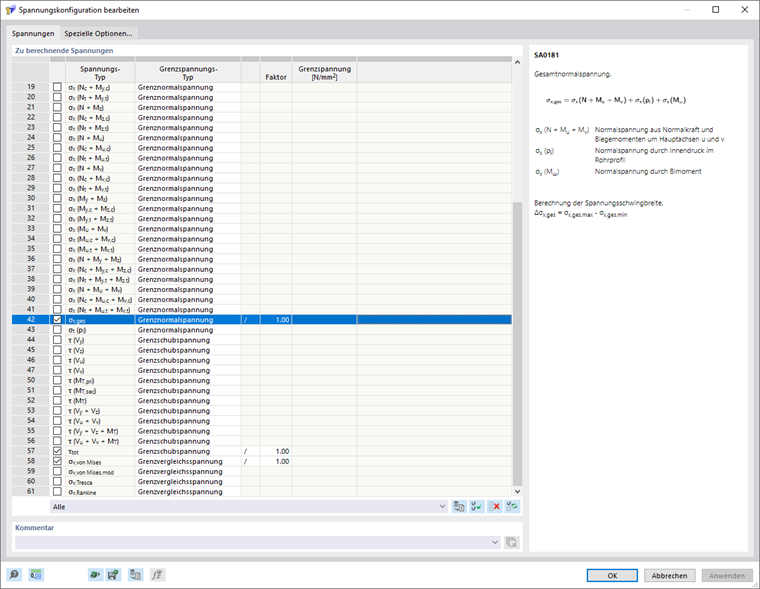

W konfiguracji naprężeń spoiny można wybrać naprężenia spoiny do obliczenia i wyświetlania. Możesz otworzyć konfigurację naprężeń spoiny w Nawigator - Dane poprzez wpis Naprężenia.
Naprężenia do obliczenia
W liście możesz wybrać naprężenia do obliczenia. Jeśli zaznaczysz pole kontrolne, odpowiednie naprężenie zostanie obliczone.
Po prawej stronie listy wyświetlany jest opis wybranego naprężenia.
Naprężenie graniczne
Dla każdego naprężenia możesz wybrać w tabeli typ naprężenia granicznego. Współczynnik naprężeń oblicza się jako stosunek naprężenia rzeczywistego do naprężenia granicznego.
Jeśli chcesz zwiększyć lub zmniejszyć naprężenie graniczne dla określonego typu naprężenia, możesz je odpowiednio skalować w kolumnie 'Współczynnik'. Opcją '/' naprężenie jest dzielone przez współczynnik, a opcją '*' mnożone.
Bez
W przypadku typu naprężenia granicznego 'Bez' obliczanie współczynnika naprężeń jest pomijane.
Naprężenie ścinające graniczne
Naprężenie ścinające graniczne określa dopuszczalne naprężenie ścinające w wyniku siły poprzecznej i momentu skręcającego. Naprężenie ścinające graniczne jest obliczane zgodnie z EN 1993-1-8 według następującego wzoru:
|
fu |
Wytrzymałość na rozciąganie słabszego z łączonych prętów |
|
βw |
Współczynnik korelacji zgodnie z EN 1993-1-8, Tablica 4.1 |
|
γM2 |
Częściowy współczynnik bezpieczeństwa dla nośności spoin |
Użytkownik
Możesz skorzystać z typu naprężenia granicznego 'Użytkownik', aby dostosować naprężenie graniczne ręcznie. Następnie możesz ustalić naprężenie graniczne w kolumnie 'Naprężenie graniczne użytkownika'.
Użytk. nacisk/rozciąganie
Używając typu naprężenia granicznego 'Użytk. nacisk/rozciąganie', możesz zdefiniować naprężenia graniczne zależne od znaku dla określonych komponentów naprężenia.
