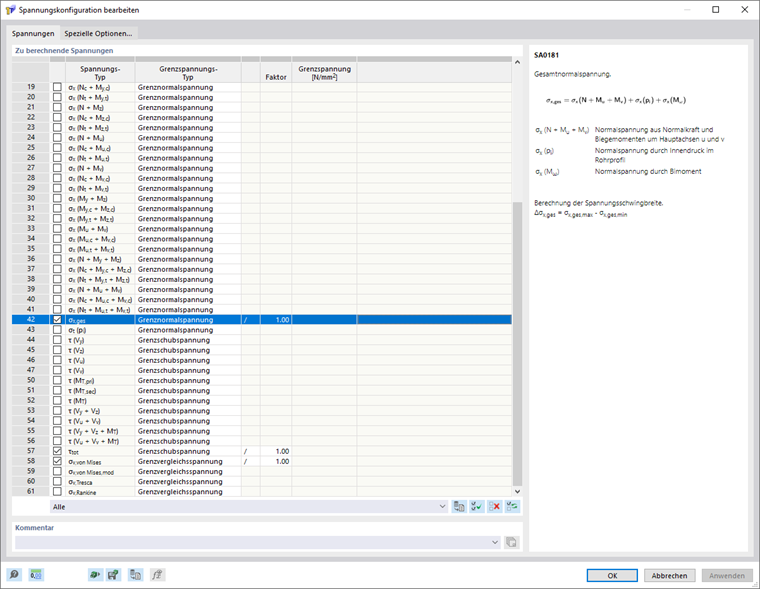

Na configuração da tensão de soldadura, o utilizador pode selecionar as tensões de soldadura a serem calculadas e exibidas. Pode acessar a configuração da tensão de soldadura no Navegador - Dados através da entrada Tensões.
Tensões a calcular
Na lista, pode selecionar as tensões a serem calculadas. Ao assinalar uma caixa de seleção, a tensão correspondente será calculada.
À direita da lista, é exibida uma descrição da tensão selecionada.
Tensão limite
Para cada tensão, pode selecionar um tipo de tensão limite na tabela. A relação de tensão é calculada a partir da relação entre a tensão existente e a tensão limite.
Se pretende aumentar ou reduzir a tensão limite para um tipo de tensão, pode escalá-la em concordância na coluna 'Fator' . Se seleciona a opção '/', a tensão é dividida pelo fator multiplicado por '*'.
Sem
Com o tipo de tensão limite 'Sem', o cálculo da relação de tensão é dispensado.
Tensão de corte limite
A tensão de corte limite indica a tensão de corte permitida devido ao corte e torção. A tensão de corte limite é determinada de acordo com a EN 1993-1-8 pela seguinte fórmula:
|
fu |
Resistência à tração da secção mais fraca de barras ligadas |
|
βw |
Fator de correlação de acordo com EN 1993-1-8, Tabela 4.1 |
|
γM2 |
Coeficiente de segurança parcial para resistência de soldaduras |
Definido pelo utilizador
O utilizador pode usar o tipo de tensão limite 'Personalizado' para ajustar manualmente a tensão limite. A tensão limite pode, então, ser definida na coluna 'Tensão limite personalizada'.
Compressão/Tração definida pelo utilizador
Com o tipo de tensão limite 'Compressão/Tração personalizada', pode-se especificar tensões limites dependentes do sinal para componentes de tensão específicos.
