Resultados em Partes

Na verificação com 'Análise de elementos finitos', os resultados são apresentados nas partes.

Apresentar valores de resultados

Pode controlar no 'Navegador - Resultados' se os valores de resultados são apresentados nas partes e quais os resultados que são apresentados em detalhe. Para isso, utilize as entradas Valores nas partes nas duas secções do navegador.

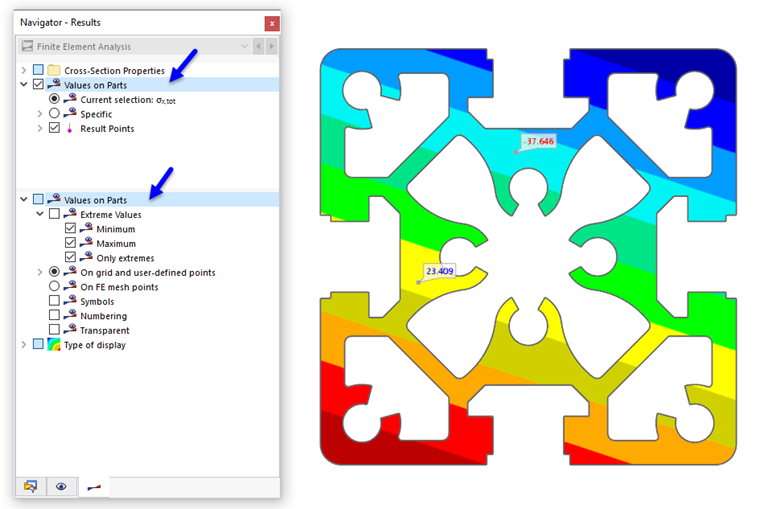

Valores em Partes

Com a categoria 'Valores nas partes' na secção superior, pode ativar e desativar a apresentação dos valores de resultados. Aqui também define o(s) tipo(s) de resultado(s) cujos valores são apresentados.

A categoria 'Valores nas partes' na secção inferior gere algumas definições com as quais pode influenciar a emissão e a apresentação dos valores de resultados.

Categoria de resultados para valores

Na secção superior do navegador, define a categoria de resultados que deve ser utilizada para a apresentação de valores.

Seleção atual

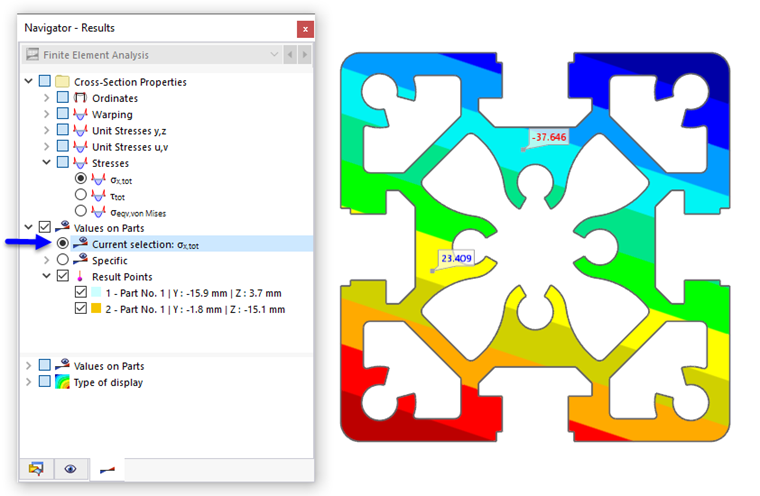

Exibir valores da categoria de resultados atual

O campo de seleção 'Seleção atual' está adaptado aos resultados gráficos: Na imagem acima, estas são as tensões axiais σ_x,ges. Desta forma, são apresentados os valores de resultados do gráfico de ordenadas ou de tensões atual.

Específico

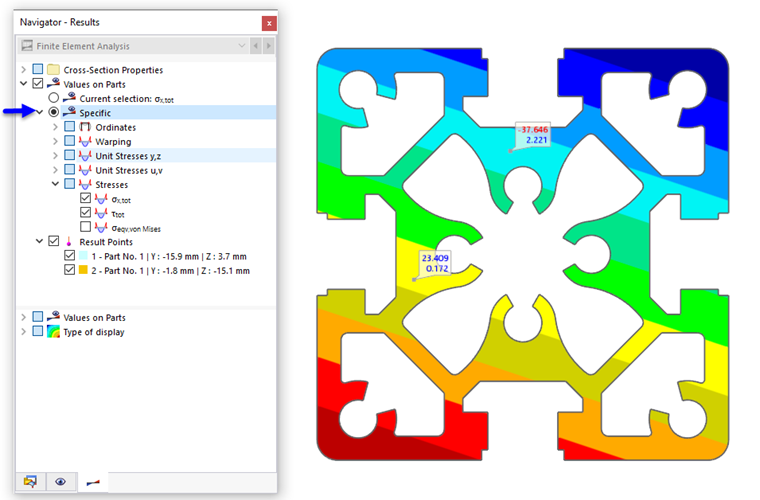

Exibir valores das tensões axial e de corte

Com as opções do campo de seleção 'Específico', pode definir individualmente quais os valores de resultados que são apresentados: Ordenadas, empenamento, tensões unitárias, tensões. A imagem acima mostra os valores das tensões axiais e de corte.

Definições para valores de resultados

Na secção inferior do navegador, pode definir em que pontos são apresentados os valores de resultados e de que forma aparecem.

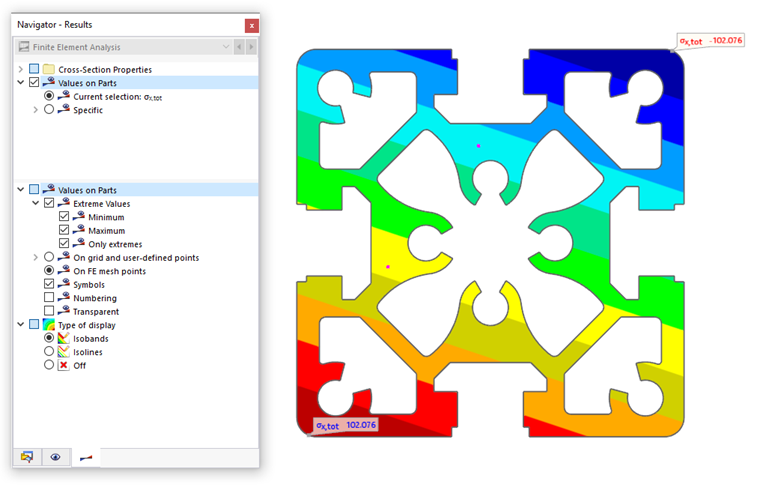

Apresentar valores extremos de tensões axiais com símbolos

Valores extremos

Com a caixa de seleção 'Valores extremos', pode controlar se apenas são apresentados os valores extremos dos resultados. Dependendo da definição, aparecem os respetivos mínimos ou máximos das partes. A imagem acima mostra as tensões axiais mínimas e máximas σ_x,ges que existem em toda a secção transversal.

Em pontos de grelha e definidos pelo utilizador / Em pontos da malha de elementos finitos

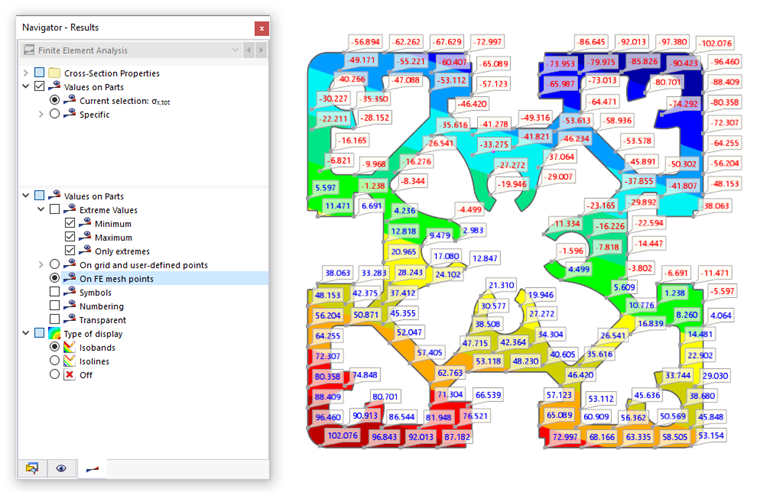

Exibir valores de resultado em pontos da malha de elementos finitos

Os valores de resultados são apresentados nos pontos de grelha (em preparação) e nos pontos de resultado definidos pelo utilizador ou nos pontos da malha de elementos finitos. A imagem acima mostra as tensões axiais máximas σ_x,ges que existem nos nós da malha.

As definições para a malha de resultados de uma parte podem ser efetuadas no diálogo Editar parte (em preparação). Os pontos de resultado definidos pelo utilizador, por sua vez, são geridos nos objetos de resultado. Com o botão , também pode definir diretamente os pontos de resultado.

Símbolos / Numeração / Transparente

As últimas três caixas de seleção da secção inferior 'Valores nas partes' controlam a forma como os valores são apresentados.

• Símbolos: O tipo de resultado (u, ω_SC, σ_x,tot) é indicado juntamente.
• Numeração: O número do ponto de grelha R, do ponto da malha de elementos finitos N ou do ponto de resultado U é apresentado.
• Transparente: Os valores são apresentados sem moldura e sem fundo.

Tipo de apresentação

Os resultados podem ser apresentados como isobandas ou isolinhas, sendo a atribuição de cores efetuada de acordo com a escala no painel de controlo. Com o tipo de apresentação 'Desativado', é possível uma emissão apenas dos valores de resultados: As isobandas ou isolinhas são ocultadas, de modo a que apenas os valores de resultados sejam apresentados nos pontos de grelha ou nos pontos da malha de elementos finitos.

Ajustar cor e tipo de letra dos valores de resultados

Para ajustar as cores e o tipo de letra dos valores de resultados, selecione no menu Opções a função Propriedades de visualização. No diálogo 'Propriedades de visualização', abra a categoria Resultados. Selecione a entrada Valores nas partes.

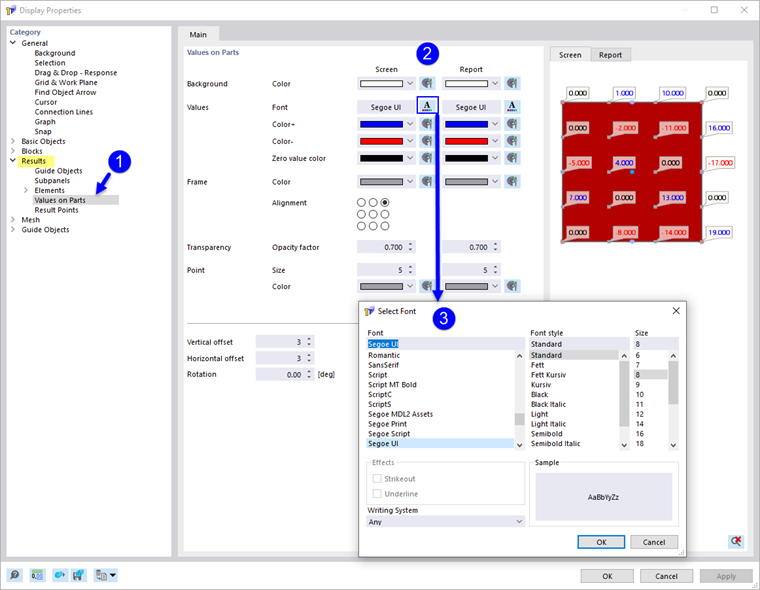

Ajustar a fonte e a representação dos valores de resultado

Na secção 'Valores nas partes', pode agora ajustar a cor do fundo e da moldura, o tipo de letra, a disposição e a transparência. As alterações são apresentadas na pré-visualização à direita.

São possíveis predefinições separadas para o 'Ecrã' e o 'Relatório'. Se o botão estiver ativado, as alterações são sincronizadas para ambos os tipos de saída.
