Wyniki na częściach

Podczas weryfikacji za pomocą 'Analizy metodą elementów skończonych' wyniki są wyświetlane na częściach.

Wyświetlanie wartości wyników

W 'Nawigatorze - Wyniki' można sterować tym, czy wartości wyników są wyświetlane na częściach oraz które wyniki mają być szczegółowo prezentowane. W tym celu należy użyć pozycji Wartości na częściach w obu sekcjach nawigatora.

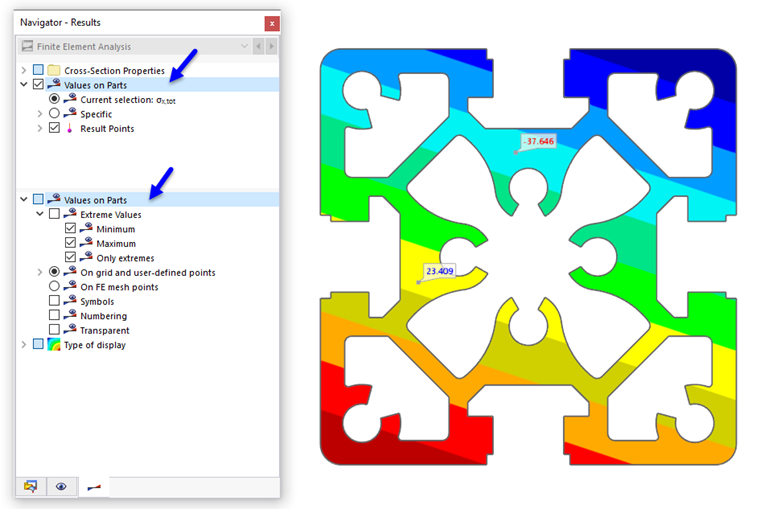

Za pomocą kategorii 'Wartości na częściach' w górnej sekcji można włączać i wyłączać wyświetlanie wartości wyników. Tutaj określa się również typ(y) wyników, których wartości mają być wyświetlane.

Kategoria 'Wartości na częściach' w dolnej sekcji zarządza niektórymi ustawieniami, za pomocą których można wpływać na wyjście i prezentację wartości wyników.

Kategoria wyników dla wartości

W górnej sekcji nawigatora określa się kategorię wyników, która ma być używana do wyświetlania wartości.

Aktualny wybór

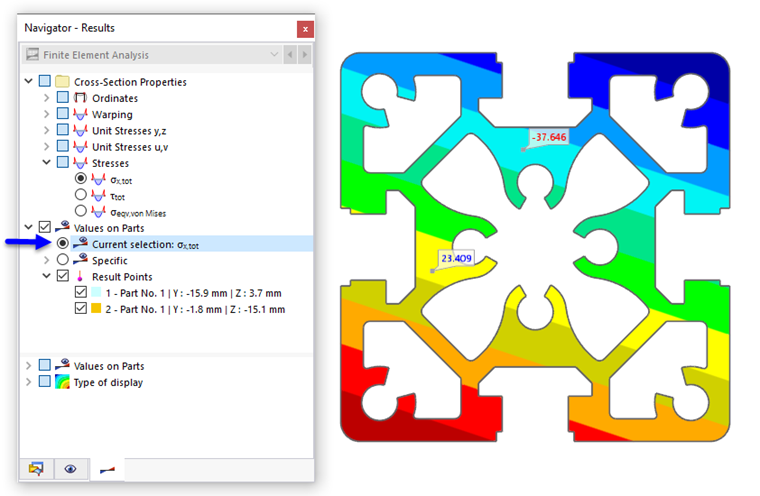

Pole wyboru 'Aktualny wybór' jest dopasowane do wyników graficznych: Na powyższym rysunku są to naprężenia osiowe σx,ges. W ten sposób wyświetlane są wartości wyników bieżącej grafiki rzędnych lub naprężeń.

Specyficzne

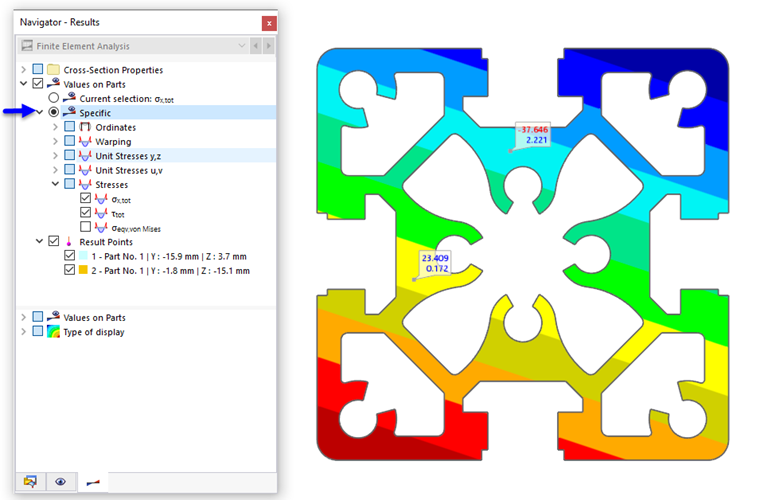

Za pomocą opcji pola wyboru 'Specyficzne' można indywidualnie określić, które wartości wyników mają być wyświetlane: Rzędne, deplanacja, naprężenia jednostkowe, naprężenia. Powyższy rysunek przedstawia wartości naprężeń osiowych i stycznych.

Ustawienia dla wartości wyników

W dolnej sekcji nawigatora można określić, w których punktach mają być wyświetlane wartości wyników oraz w jakiej formie mają się pojawiać.

Wartości ekstremalne

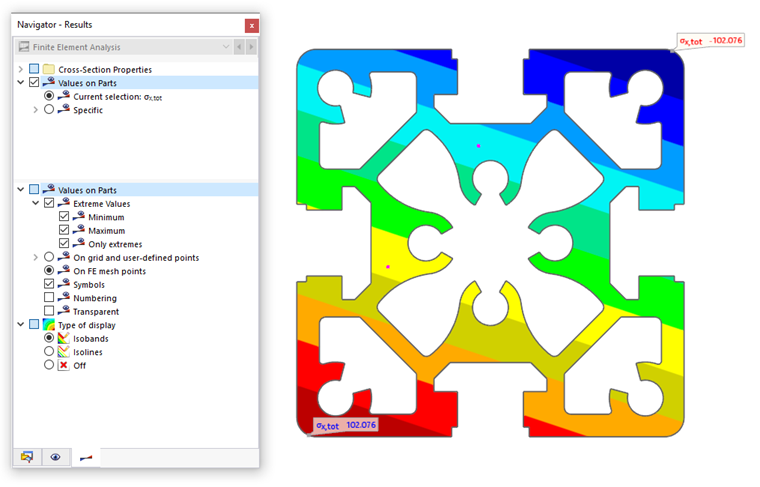

Za pomocą pola wyboru 'Wartości ekstremalne' można sterować tym, czy wyświetlane są tylko wartości ekstremalne wyników. W zależności od ustawienia pojawiają się odpowiednie minima lub maksima części. Powyższy rysunek przedstawia minimalne i maksymalne naprężenia osiowe σx,ges, które występują w całym przekroju.

W punktach siatki i punktach zdefiniowanych przez użytkownika / W punktach siatki MES

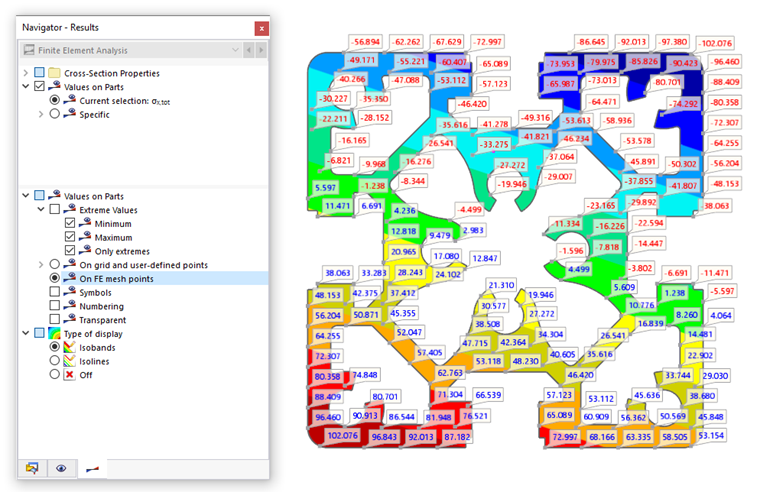

Wartości wyników są wyświetlane albo w punktach siatki (w przygotowaniu) i zdefiniowanych przez użytkownika punktach wyników, albo w punktach siatki MES. Powyższy rysunek przedstawia maksymalne naprężenia osiowe σx,ges, które występują w węzłach siatki.

Ustawienia dotyczące rastra wyników części można wprowadzić w oknie dialogowym Edytuj część (w przygotowaniu). Zdefiniowane przez użytkownika punkty wyników są natomiast zarządzane w obiektach wynikowych. Za pomocą przycisku Punkt wyników na powierzchni można również bezpośrednio ustawiać punkty wyników.

Symbole / Numeracja / Transparentność

Ostatnie trzy pola wyboru dolnej sekcji 'Wartości na częściach' sterują sposobem wyświetlania wartości.

  • Symbole: Typ wyniku (u, ωSC, σx,tot) jest podawany razem z wartością.
  • Numeracja: Wyświetlany jest numer punktu siatki R, punktu siatki MES N lub punktu wyników U.
  • Transparentny: Wartości są wyświetlane bez ramki i bez tła.

Typ wyświetlania

Wyniki mogą być wyświetlane jako izopowierzchnie lub izolinie, przy czym przypisanie kolorów odbywa się zgodnie ze skalą w panelu sterowania. Przy typie wyświetlania 'Wyłączony' możliwe jest wyświetlanie samych wartości wyników: Izopowierzchnie lub izolinie są ukrywane, dzięki czemu wyświetlane są tylko wartości wyników w punktach siatki lub punktach siatki MES.

Dostosowywanie koloru i czcionki wartości wyników

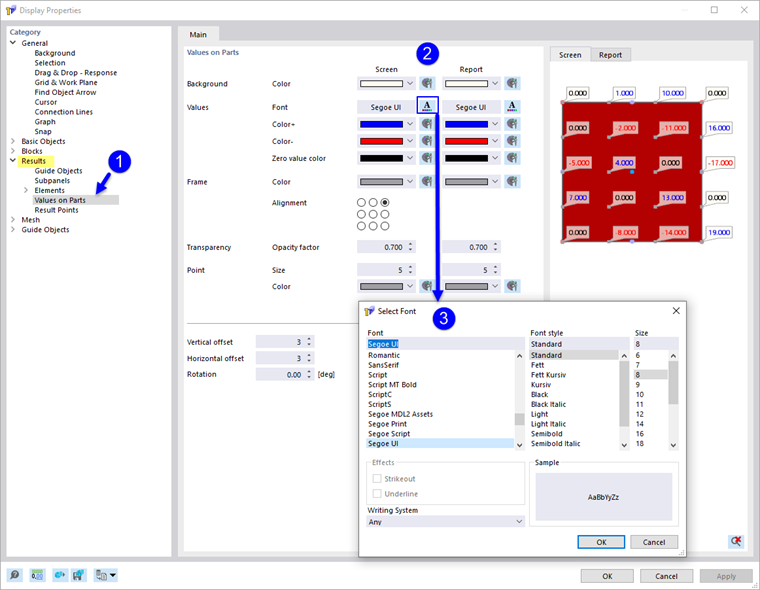

Aby dostosować kolory i czcionkę wartości wyników, należy wybrać w menu Opcje funkcję Właściwości wyświetlania. W oknie dialogowym 'Właściwości wyświetlania' należy następnie otworzyć kategorię Wyniki. Wybierz pozycję Wartości na częściach.

W sekcji 'Wartości na częściach' można teraz dostosować kolor tła i ramki, czcionkę, rozmieszczenie oraz przezroczystość. Zmiany są pokazywane w podglądzie po prawej stronie.

Możliwe są oddzielne ustawienia dla 'Ekranu' i 'Raportu z obliczeń'. Gdy przycisk Synchronizacja jest aktywny, zmiany są synchronizowane dla obu typów wyjścia.
