Risultati sulle Parti

Nella verifica con 'Analisi agli elementi finiti', i risultati vengono visualizzati sulle parti.

Visualizzazione dei valori di risultato

Nel 'Navigatore - Risultati', è possibile controllare se i valori di risultato vengono visualizzati sulle parti e quali risultati vengono rappresentati in dettaglio. A tale scopo, utilizzare le voci Valori sulle parti nelle due sezioni del navigatore.

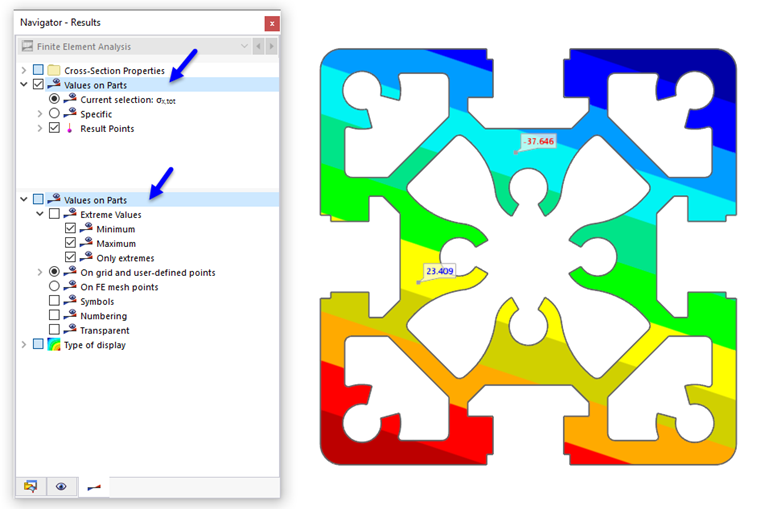

Visualizzazione dei valori sulle parti

Con la categoria 'Valori sulle parti' nella sezione superiore è possibile attivare e disattivare la visualizzazione dei valori di risultato. Qui si definiscono anche il tipo o i tipi di risultato i cui valori devono essere rappresentati.

La categoria 'Valori sulle parti' nella sezione inferiore gestisce alcune impostazioni con cui è possibile influenzare l'output e la visualizzazione dei valori di risultato.

Categoria dei risultati per i valori

Nella sezione superiore del navigatore, definire la categoria dei risultati da utilizzare per la visualizzazione dei valori.

Selezione corrente

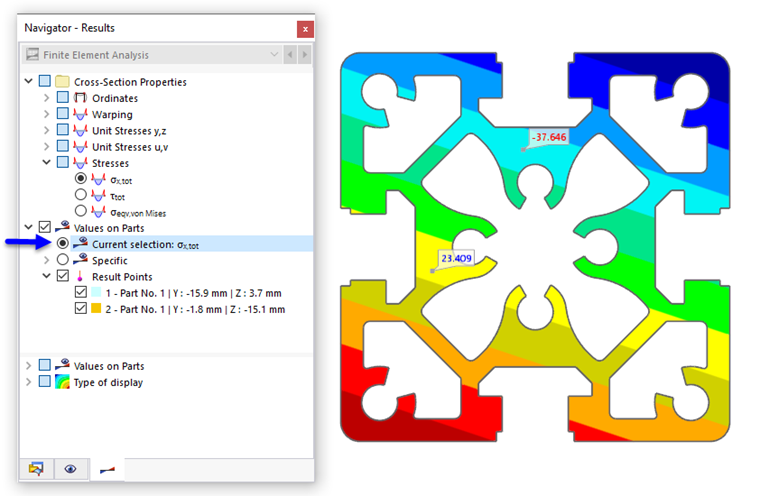

Mostra i valori della categoria dei risultati corrente

Il campo di selezione 'Selezione corrente' è coordinato con i risultati grafici: Nell'immagine sopra, queste sono le tensioni assiali σ_x,ges. In questo modo, vengono visualizzati i valori di risultato della grafica corrente delle ordinate o delle tensioni.

Specifico

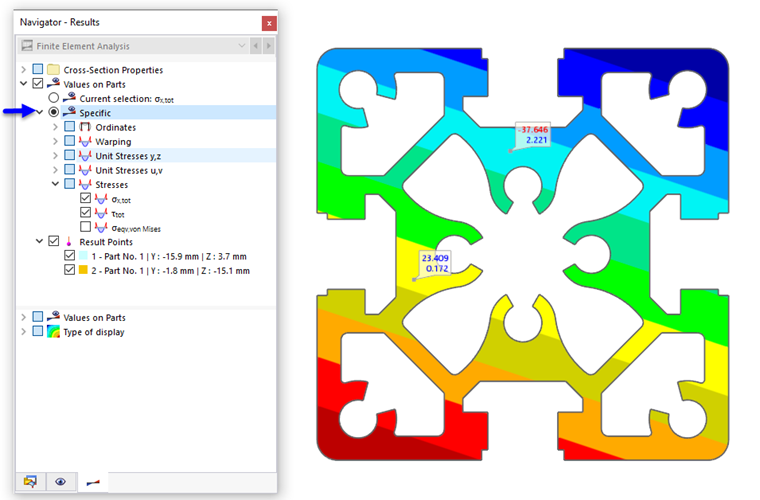

Mostrare i valori delle tensioni assiali e tangenziali

Con le opzioni del campo di selezione 'Specifico', è possibile definire individualmente quali valori di risultato devono essere visualizzati: ordinate, ingobbamento, tensioni unitarie, tensioni. L'immagine sopra mostra i valori delle tensioni assiali e tangenziali.

Impostazioni per i valori di risultato

Nella sezione inferiore del navigatore, è possibile definire in quali punti devono essere visualizzati i valori di risultato e in quale forma devono apparire.

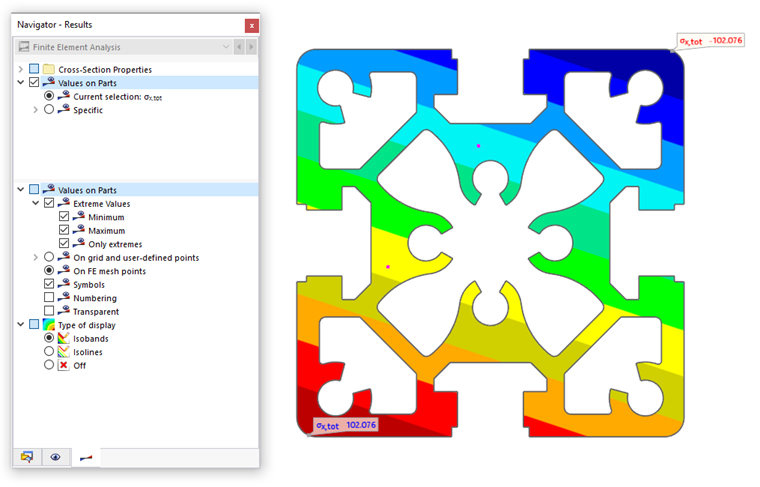

Mostrare i valori estremi delle tensioni assiali con simboli

Valori estremi

Con la casella di controllo 'Valori estremi', è possibile controllare se visualizzare solo i valori estremi dei risultati. A seconda dell'impostazione, vengono visualizzati i rispettivi minimi o massimi delle parti. L'immagine sopra mostra le tensioni assiali minime e massime σ_x,ges presenti nell'intera sezione.

Nei punti della griglia e definiti dall'utente / Nei nodi della mesh EF

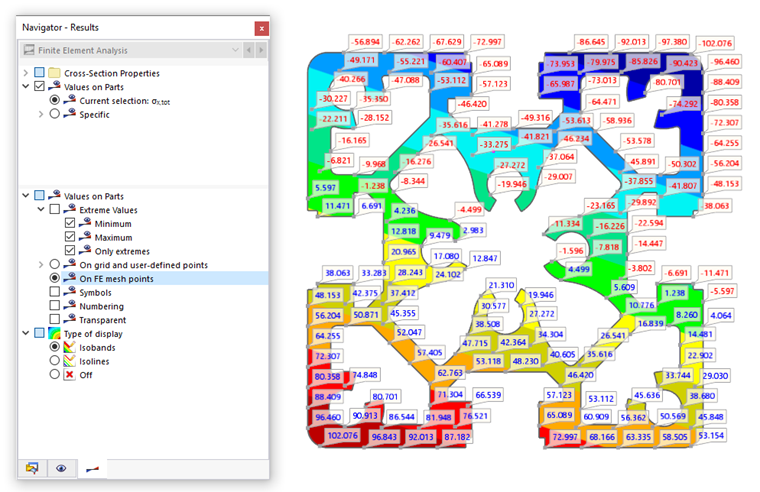

Visualizzare i valori di risultato nei punti della mesh FE

I valori di risultato vengono visualizzati nei punti della griglia (in preparazione) e nei punti di risultato definiti dall'utente oppure nei nodi della mesh EF. L'immagine sopra mostra le tensioni assiali massime σ_x,ges presenti nei nodi della mesh.

Le impostazioni per la griglia di risultati di una parte possono essere definite nella finestra di dialogo Modifica parte (in preparazione). I punti di risultato definiti dall'utente, a loro volta, sono gestiti negli oggetti di risultato. Con il pulsante è anche possibile impostare direttamente i punti di risultato.

Simboli / Numerazione / Trasparente

Le ultime tre caselle di controllo della sezione inferiore 'Valori sulle parti' controllano come vengono visualizzati i valori.

• Simboli: Il tipo di risultato (u, ω_SC, σ_x,tot) viene indicato.
• Numerazione: Viene visualizzato il numero del punto della griglia R, del nodo della mesh EF N o del punto di risultato U.
• Trasparente: I valori vengono visualizzati senza cornice e senza sfondo.

Modello di visualizzazione

I risultati possono essere visualizzati come isosuperfici o isolinee, con l'assegnazione dei colori secondo la scala nel pannello di controllo. Con il modello di visualizzazione 'Disattivato', è possibile un output dei soli valori di risultato: Le isosuperfici o le isolinee vengono nascoste, in modo che vengano visualizzati solo i valori di risultato nei punti della griglia o nei nodi della mesh EF.

Personalizzare colore e carattere dei valori di risultato

Per personalizzare i colori e il tipo di carattere dei valori di risultato, selezionare la funzione Proprietà di visualizzazione nel menu Opzioni. Nella finestra di dialogo 'Proprietà di visualizzazione', aprire quindi la categoria Risultati. Selezionare la voce Valori sulle parti.

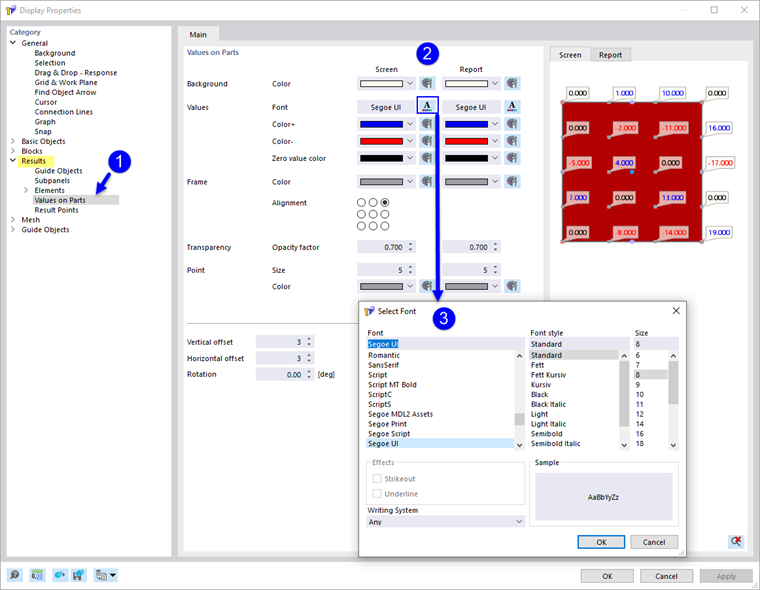

Adattare font e visualizzazione dei valori di risultato

Nella sezione 'Valori sulle parti', è ora possibile personalizzare il colore dello sfondo e della cornice, il tipo di carattere, la disposizione e la trasparenza. Le modifiche vengono mostrate nell'anteprima a destra.

Sono possibili impostazioni predefinite separate per 'Schermo' e 'Relazione'. Quando il pulsante è attivato, le modifiche vengono sincronizzate per entrambi i tipi di output.
