Výsledky na částech

Při posouzení pomocí 'Analýza konečných prvků' se výsledky zobrazují na dílech.

Zobrazení výsledkových hodnot

V 'Navigátoru - Výsledky' můžete řídit, zda se mají výsledkové hodnoty na dílech zobrazovat a které výsledky se mají zobrazit podrobně. K tomu použijte položky Hodnoty na dílech v obou částech navigátoru.

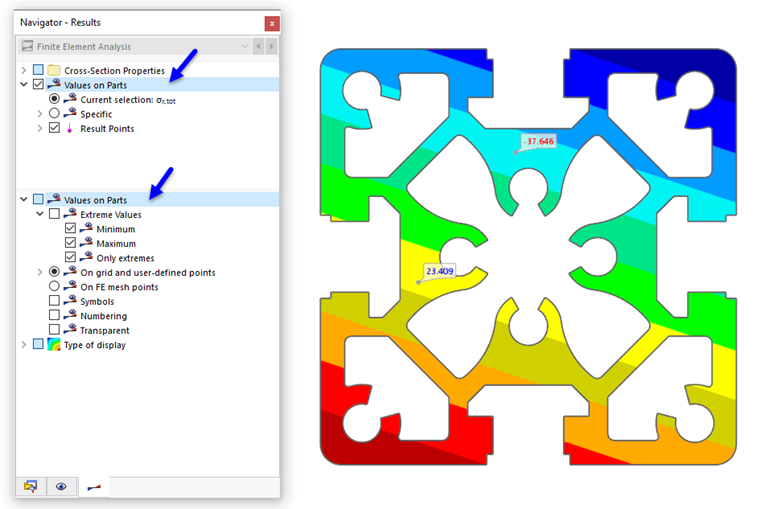

Zobrazení hodnot na částech

Pomocí kategorie 'Hodnoty na dílech' v horní části můžete zapnout a vypnout zobrazení výsledkových hodnot. Zde také určíte typ(y) výsledků, jejichž hodnoty se mají zobrazit.

Kategorie 'Hodnoty na dílech' v dolní části spravuje některá nastavení, kterými můžete ovlivnit výstup a zobrazení výsledkových hodnot.

Kategorie výsledků pro hodnoty

V horní části navigátoru určíte kategorii výsledků, která se má použít pro zobrazení hodnot.

Aktuální výběr

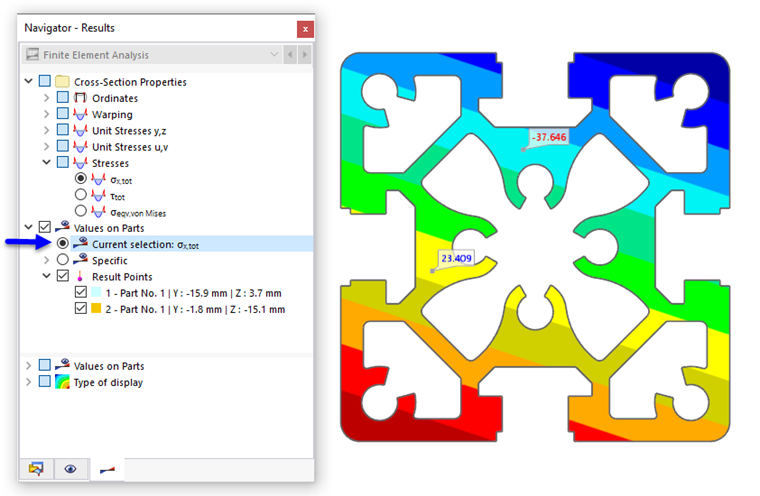

Zobrazit hodnoty aktuální kategorie výsledků

Výběrové pole 'Aktuální výběr' je přizpůsobeno grafickým výsledkům: Na obrázku výše se jedná o axiální napětí σ_x,celk. Tímto způsobem se zobrazí výsledkové hodnoty aktuálního grafu pořadnic nebo napětí.

Specifické

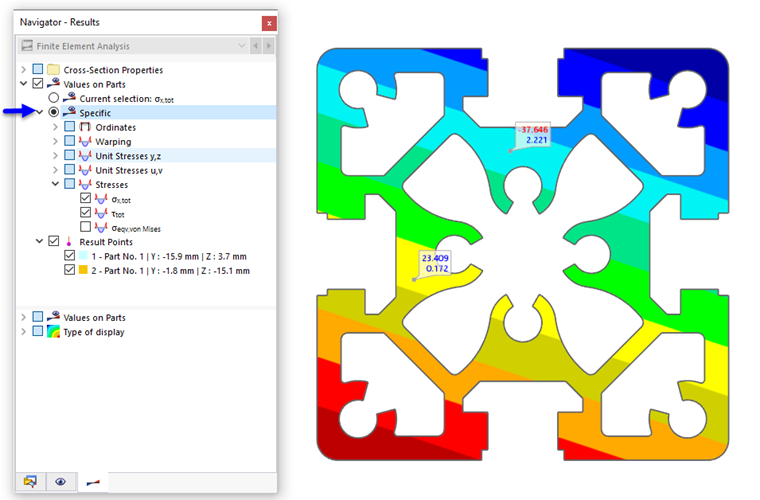

Zobrazit hodnoty axiálního a smykového napětí

Pomocí možností výběrového pole 'Specifické' můžete individuálně určit, které výsledkové hodnoty se mají zobrazit: pořadnice, deplanace, jednotková napětí, napětí. Obrázek výše ukazuje hodnoty axiálních a smykových napětí.

Nastavení výsledkových hodnot

V dolní části navigátoru můžete určit, ve kterých bodech se mají výsledkové hodnoty zobrazit a v jaké formě se mají objevit.

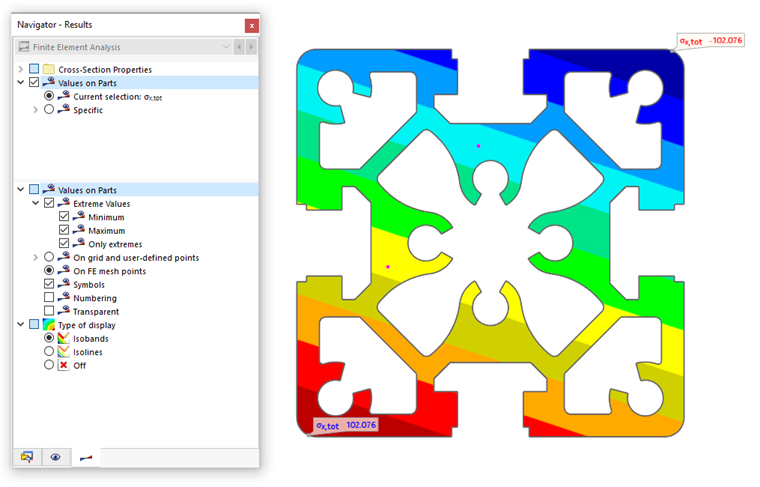

Zobrazit extrémní hodnoty axiálních napětí pomocí symbolů

= Extrémní hodnoty

Pomocí zaškrtávacího pole 'Extrémní hodnoty' můžete řídit, zda se mají zobrazit pouze extrémní hodnoty výsledků. V závislosti na nastavení se zobrazí příslušná minima nebo maxima dílů. Obrázek výše ukazuje minimální a maximální axiální napětí σ_x,celk, která se vyskytují v celém průřezu.

V bodech rastru a uživatelsky definovaných bodech / V bodech sítě MKP

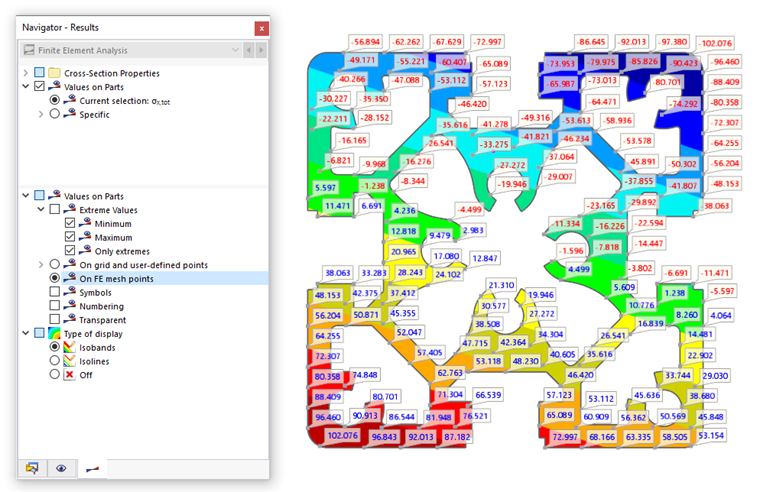

Zobrazit výsledkové hodnoty v bodech sítě konečných prvků

Výsledkové hodnoty se zobrazí buď v bodech rastru (v přípravě) a uživatelsky definovaných výsledkových bodech nebo v bodech sítě MKP. Obrázek výše ukazuje maximální axiální napětí σ_x,celk, která se vyskytují v uzlech sítě.

Nastavení výsledkového rastru dílu můžete provést v dialogu Upravit díl (v přípravě). Uživatelsky definované výsledkové body jsou spravovány v výsledkových objektech. Pomocí tlačítka můžete výsledkové body také přímo umístit.

Symboly / Číslování / Průhledné

Poslední tři zaškrtávací pole dolní části 'Hodnoty na dílech' řídí, jak se hodnoty zobrazí.

• Symboly: Typ výsledku (u, ω_SC, σ_x,tot) je uveden spolu s hodnotou.
• Číslování: Zobrazí se číslo bodu rastru R, bodu sítě MKP N nebo výsledkového bodu U.
• Průhledné: Hodnoty se zobrazí bez rámečku a bez pozadí.

Typ zobrazení

Výsledky lze zobrazit jako izoplochy nebo izolinie, přičemž přiřazení barev probíhá podle stupnice v ovládacím panelu. Při typu zobrazení 'Vypnuto' je možný výstup čistých výsledkových hodnot: Izoplochy nebo izolinie se skryjí, takže se zobrazí pouze výsledkové hodnoty v bodech rastru nebo sítě MKP.

Přizpůsobení barvy a písma výsledkových hodnot

Chcete-li přizpůsobit barvy a písmo výsledkových hodnot, vyberte v nabídce Možnosti funkci Vlastnosti zobrazení. V dialogu 'Vlastnosti zobrazení' pak otevřete kategorii Výsledky. Vyberte položku Hodnoty na dílech.

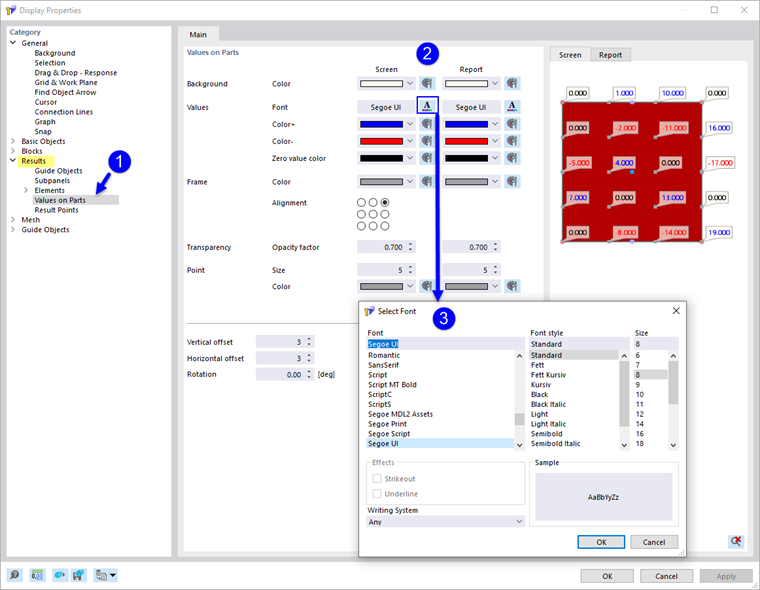

Upravit písmo a zobrazení výsledkových hodnot

V části 'Hodnoty na dílech' můžete nyní přizpůsobit barvu pozadí a rámečku, písmo, uspořádání a průhlednost. Změny se zobrazí v náhledu vpravo.

Jsou možná samostatná nastavení pro 'Obrazovku' a 'Protokol'. Pokud je aktivováno tlačítko , změny se pro oba typy výstupu synchronizují.
