Результаты на частях

При расчёте с помощью «Конечно-элементного анализа» результаты выводятся на частях.

Отображение значений результатов

В «Навигаторе - Результаты» можно управлять тем, отображаются ли значения результатов на частях и какие результаты выводятся подробно. Для этого используйте записи Значения на частях в обоих разделах навигатора.

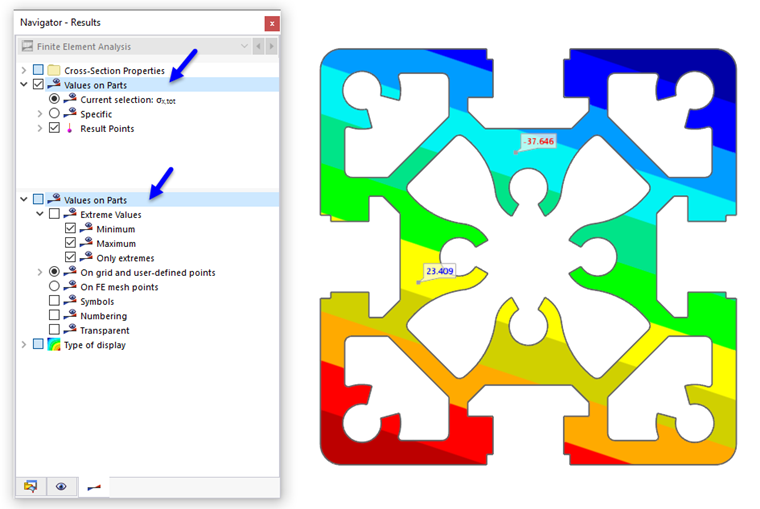

Отображение значений на частях

С помощью категории «Значения на частях» в верхнем разделе можно включать и выключать отображение значений результатов. Здесь также задаются тип(ы) результатов, значения которых должны отображаться.

Категория «Значения на частях» в нижнем разделе управляет рядом настроек, с помощью которых можно влиять на вывод и отображение значений результатов.

Категория результата для значений

В верхнем разделе навигатора задаётся категория результата, которая должна использоваться для отображения значений.

Текущий выбор

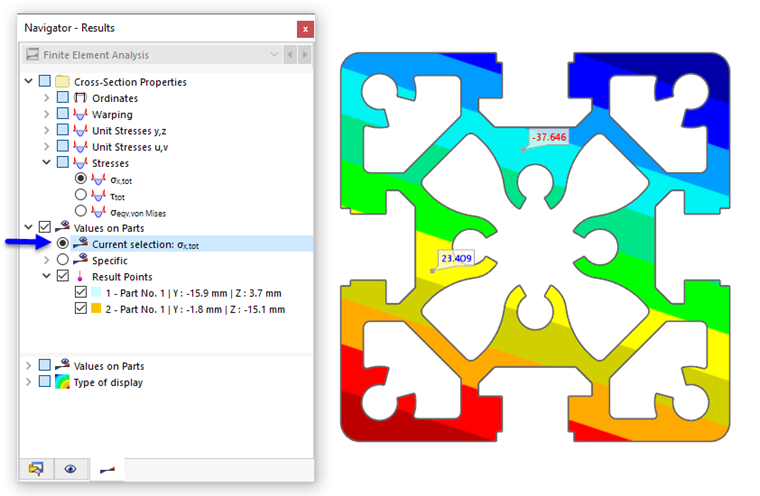

Отображать значения текущей категории результатов

Поле выбора «Текущий выбор» согласовано с графическими результатами: На изображении выше это осевые напряжения σ_x,ges. Таким образом, отображаются значения результатов текущей графики ординат или напряжений.

Специфически

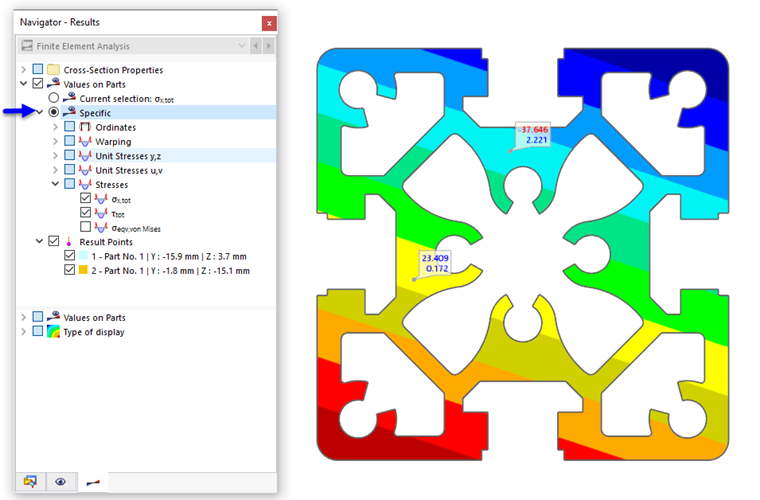

Отображение значений осевых и касательных напряжений

С помощью опций поля выбора «Специфически» можно индивидуально определить, какие значения результатов должны отображаться: ординаты, депланация, удельные напряжения, напряжения. На изображении выше показаны значения нормальных и касательных напряжений.

Настройки для значений результатов

В нижнем разделе навигатора можно задать, в каких точках отображаются значения результатов и в какой форме они выводятся.

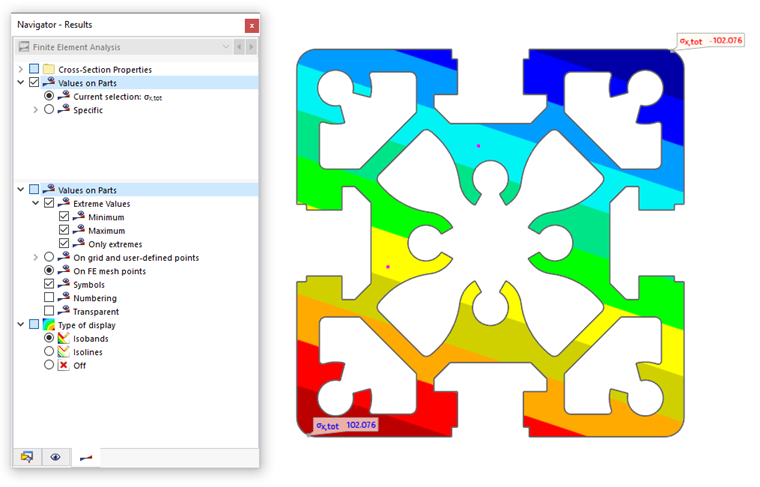

Отображать экстремальные значения осевых напряжений с помощью символов

Экстремальные значения

С помощью флажка «Экстремальные значения» можно управлять тем, отображаются ли только экстремальные значения результатов. В зависимости от настройки выводятся соответствующие минимумы или максимумы частей. На изображении выше показаны минимальные и максимальные осевые напряжения σ_x,ges, которые имеются во всём сечении.

В точках результирующей решётки и пользовательских точках / В узлах КЭ-сетки

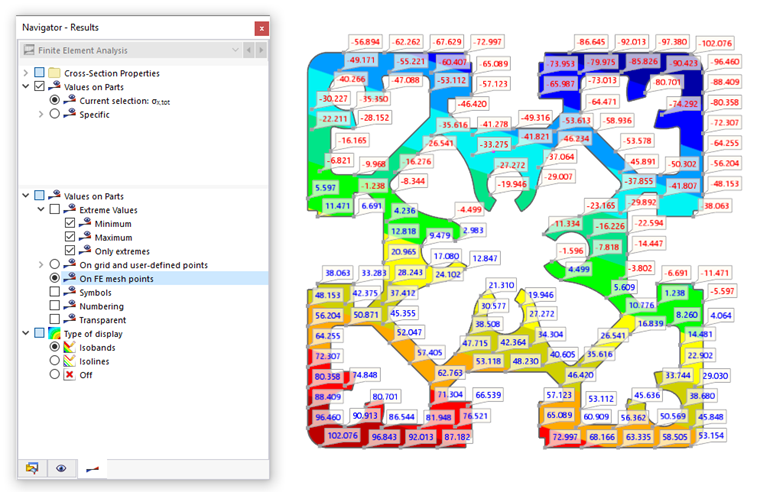

Отображение значений результатов в узлах КЭ-сетки

Значения результатов отображаются либо в точках решётки (в подготовке) и пользовательских точках результата, либо в узлах КЭ-сетки. На изображении выше показаны максимальные осевые напряжения σ_x,ges, которые имеются в узлах сетки.

Настройки для результирующей решётки части можно выполнить в диалоговом окне Редактировать часть (в подготовке). Пользовательские точки результата, в свою очередь, управляются в результирующих объектах. С помощью кнопки можно также напрямую задать точки результата.

Символы / Нумерация / Прозрачно

Последние три флажка нижнего раздела «Значения на частях» управляют тем, как отображаются значения.

• Символы: Указывается тип результата (u, ω_SC, σ_x,tot).
• Нумерация: Отображается номер точки решётки R, узла КЭ-сетки N или точки результата U.
• Прозрачно: Значения отображаются без рамки и без фона.

Тип отображения

Результаты могут отображаться в виде изоповерхностей или изолиний, при этом назначение цветов выполняется в соответствии со шкалой на панели управления. При типе отображения «Выкл.» возможен вывод только значений результатов: Изоповерхности или изолинии скрываются, так что отображаются только значения результатов в точках решётки или узлах КЭ-сетки.

Настройка цвета и шрифта значений результатов

Чтобы настроить цвета и шрифт значений результатов, выберите в меню Параметры функцию Свойства отображения. В диалоговом окне «Свойства отображения» откройте категорию Результаты. Выберите запись Значения на частях.

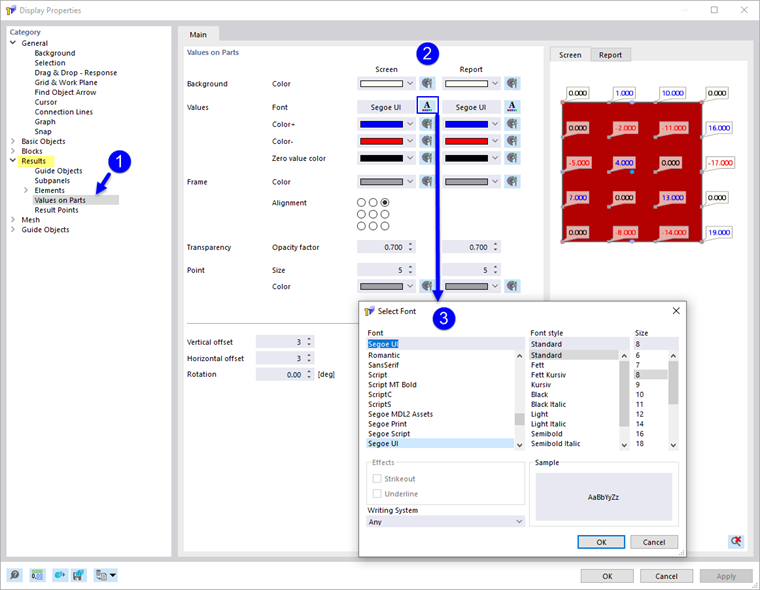

Настройка шрифта и отображения значений результатов

В разделе «Значения на частях» теперь можно настроить цвет фона и рамки, шрифт, расположение и прозрачность. Изменения отображаются в предварительном просмотре справа.

Возможны отдельные настройки для «Экрана» и «Протокола». Если кнопка активирована, изменения синхронизируются для обоих типов вывода.
