Resultados en partes

Al verificar con 'Análisis por elementos finitos', los resultados se muestran en las partes.

Mostrar valores de resultados

Puede controlar en el 'Navegador - Resultados' si los valores de resultados se muestran en las partes y qué resultados se representan en detalle. Para ello, utilice las entradas Valores en partes en las dos secciones del navegador.

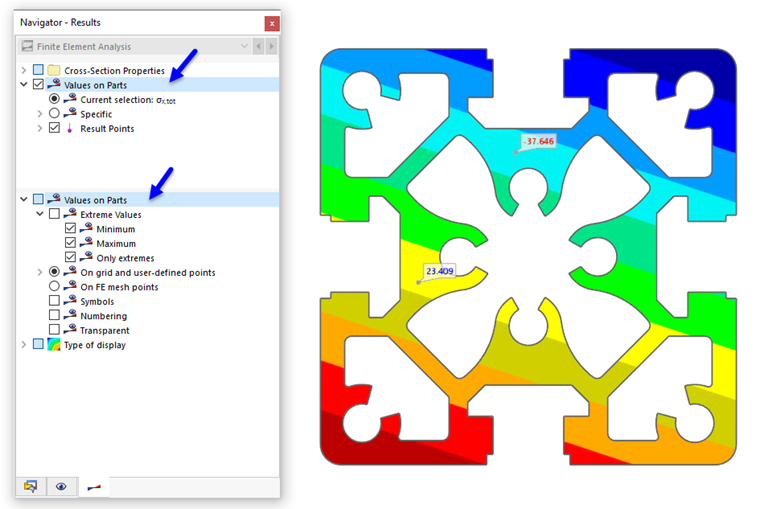

Mostrar valores en partes

Con la categoría 'Valores en partes' en la sección superior, puede activar y desactivar la visualización de los valores de resultados. Aquí también define el o los tipo(s) de resultado cuyos valores se representan.

La categoría 'Valores en partes' en la sección inferior administra algunas configuraciones con las que puede influir en la salida y representación de los valores de resultados.

Categoría de resultados para valores

En la sección superior del navegador, define la categoría de resultados que se utilizará para la visualización de valores.

Selección actual

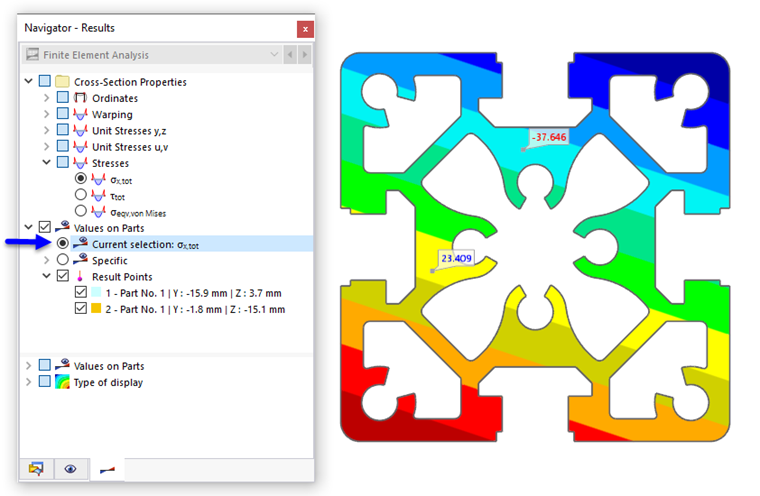

Mostrar valores de la categoría de resultados actual

El campo de selección 'Selección actual' está coordinado con los resultados gráficos: En la imagen de arriba, estas son las tensiones axiales σ_x,ges. De esta manera, se muestran los valores de resultados de la gráfica de ordenadas o tensiones actual.

Específico

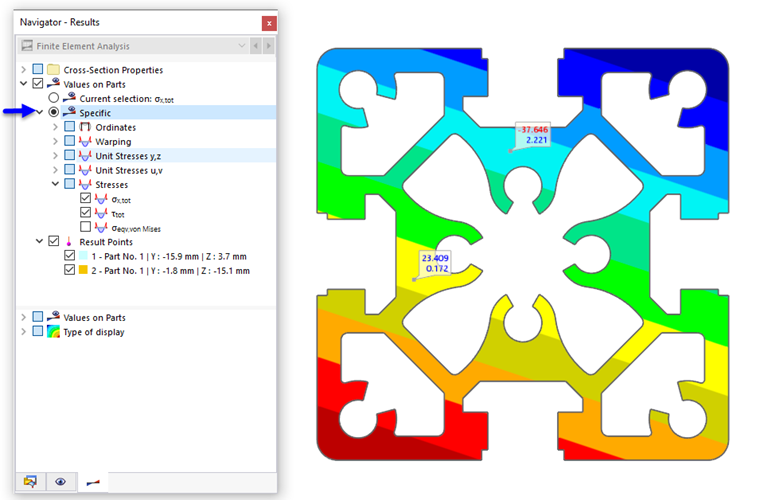

Representar los valores de las tensiones axiales y tangenciales

Con las opciones del campo de selección 'Específico', puede definir individualmente qué valores de resultados se representan: Ordenadas, Alabeo, Tensiones unitarias, Tensiones. La imagen de arriba muestra los valores de las tensiones axiales y tangenciales.

Configuraciones para valores de resultados

En la sección inferior del navegador, puede definir en qué puntos se representan los valores de resultados y en qué forma aparecen.

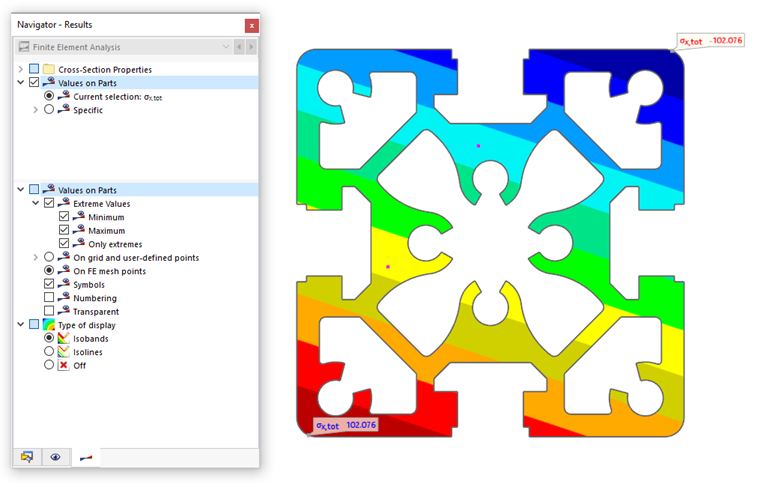

Representar extremos de tensiones axiales con símbolos

Valores extremos

Con la casilla de verificación 'Valores extremos', puede controlar si solo se representan los valores extremos de los resultados. Dependiendo de la configuración, aparecen los mínimos o máximos respectivos de las partes. La imagen de arriba muestra las tensiones axiales mínimas y máximas σ_x,ges que existen en toda la sección.

En puntos de rejilla y definidos por el usuario / En puntos de malla de EF

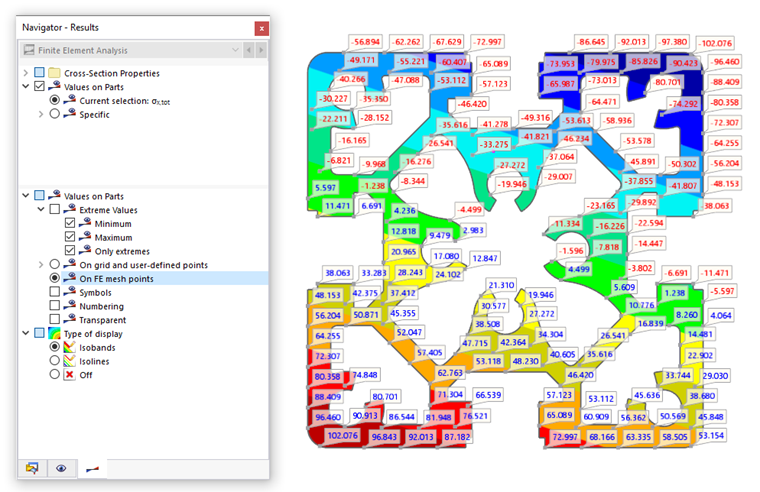

Mostrar valores de resultados en puntos de malla FE

Los valores de resultados se representan en los puntos de rejilla (en preparación) y en los Puntos de resultado definidos por el usuario, o en los puntos de malla de EF. La imagen de arriba muestra las tensiones axiales máximas σ_x,ges que existen en los nudos de la malla.

Puede realizar las configuraciones para la malla de resultados de una parte en el diálogo Editar parte (en preparación). Los puntos de resultado definidos por el usuario, a su vez, se administran en los Objetos de resultado. Con el botón también puede definir puntos de resultado directamente.

Símbolos / Numeración / Transparente

Las últimas tres casillas de verificación de la sección inferior 'Valores en partes' controlan cómo se representan los valores.

• Símbolos: Se indica el tipo de resultado (u, ω_SC, σ_x,tot).
• Numeración: Se representa el número del punto de rejilla R, punto de malla de EF N o punto de resultado U.
• Transparente: Los valores se representan sin marco y sin fondo.

Tipo de representación

Los resultados se pueden mostrar como isosuperficies o isolíneas, donde la asignación de colores se realiza según la escala en el Panel de control. Con el tipo de representación 'Desactivado', es posible una salida de los valores de resultados puros: Las isosuperficies o isolíneas se ocultan, de modo que solo se muestran los valores de resultados en los puntos de rejilla o de malla de EF.

Ajustar el color y la fuente de los valores de resultados

Para ajustar los colores y el tipo de letra de los valores de resultados, seleccione la función Propiedades de visualización en el menú Opciones. En el diálogo 'Propiedades de visualización', abra la categoría Resultados. Seleccione la entrada Valores en partes.

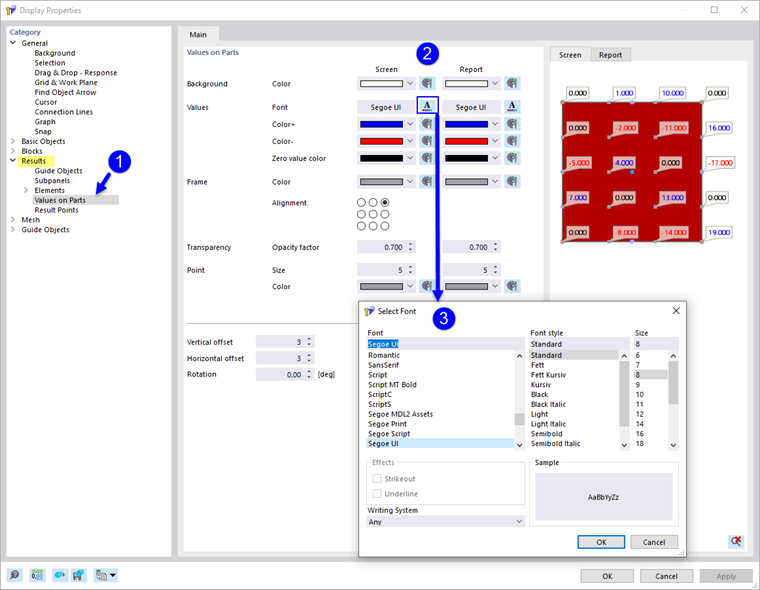

Ajustar la fuente y la representación de los valores del resultado

En la sección 'Valores en partes', ahora puede ajustar el color del fondo y del marco, el tipo de letra, la disposición y la transparencia. Los cambios se muestran en la vista previa a la derecha.

Es posible realizar ajustes separados para la 'Pantalla' y el 'Informe'. Si el botón está activado, los cambios se sincronizan para ambos tipos de salida.
