Como descrito no Capítulo Malha computacional e simplificação do modelo, são utilizados dois tipos de malha para a simulação. O modelo simplificado está "envolvedo" por uma malha de contornos que, por sua vez, serve de base para a malha de volume 3D à sua volta. O primeiro representa a "Malha de superfície" e o segundo a "Malha de volume".
Quando o cálculo dos resultados é iniciado (ver Capítulo Cálculo), a malha é criada automaticamente. Para criar a malha separadamente, no entanto, selecione "Gerar malha" no menu "Simulação".
Botão "Editar simulação"
oferece opções específicas para exibir os dois tipos de malha.

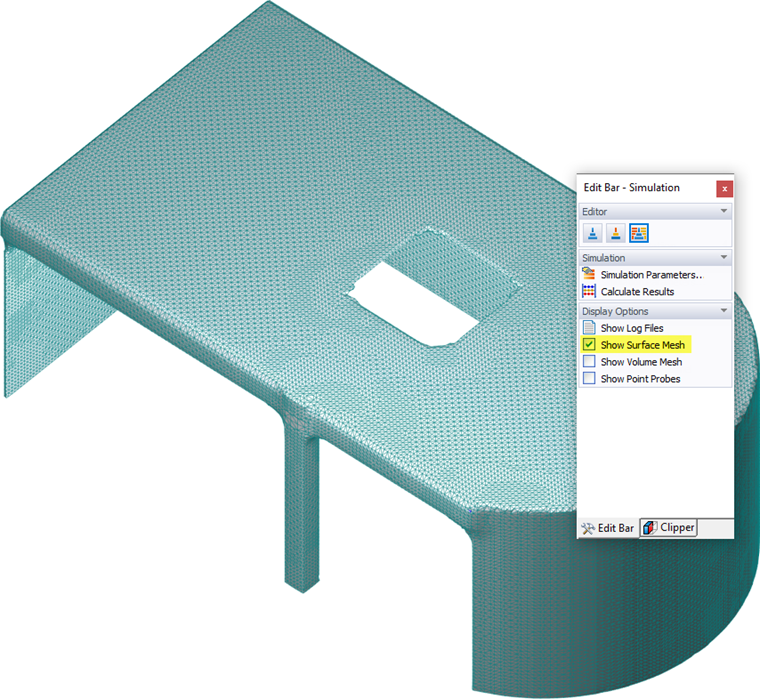

Mostrar malha de superfícies
Selecione esta opção para verificar se a "Densidade de malha" definida no Parâmetros da simulação caixa de diálogo dá uma representação adequada do modelo original. Além do mais, o "Nível de detalhe" definido na caixa de diálogo Editar modelo caixa de diálogo influencia fortemente a qualidade da malha de superfície. Se o modelo simplificado lhe parece muito grosseiro ou extremamente fino, deve alterar o nível de detalhe.
No "Navegador – Vistas" pode controlar a visualização das "Rodas da malha" (superfícies da malha preenchidas) e das "bordas da malha" (linhas de separação entre os elementos da malha) – ver Figura 4.1 .

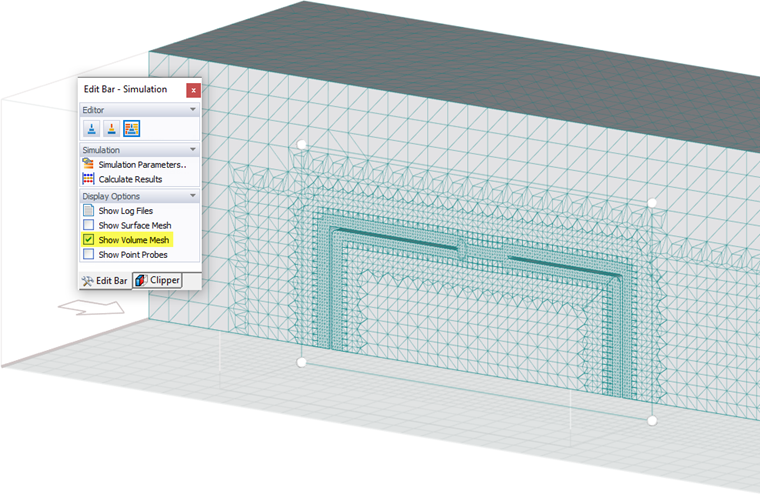

Mostrar malha de volumes
A malha de volume pode ser apresentada num "Plano de corte". Dá uma secção através do túnel de vento que é paralela a um dos planos globais (XY, YZ, XZ). Para mais informação sobre como utilizar a ferramenta, consulte o Capítulo Slicer. Consegue distinguir entre a malha de volume refinada nos contornos do modelo e a malha mais larga em localizações distantes.
