Como se describe en el capítulo Malla computacional y simplificación del modelo, se utilizan dos tipos de mallas para la simulación. El modelo simplificado está "envuelto" por una malla de los límites, que nuevamente proporciona la base de la malla de volumen 3D a su alrededor. El primero representa la "Malla de superficie", el segundo la "Malla de volumen".
Cuando se inicia el cálculo de resultados (consulte el capítulo Cálculo), la malla se crea automáticamente. Sin embargo, para crear la malla por separado, seleccione "Generar malla" en el menú "Simulación".
El botón "Editar simulación"
proporciona opciones específicas para mostrar los dos tipos de mallas.

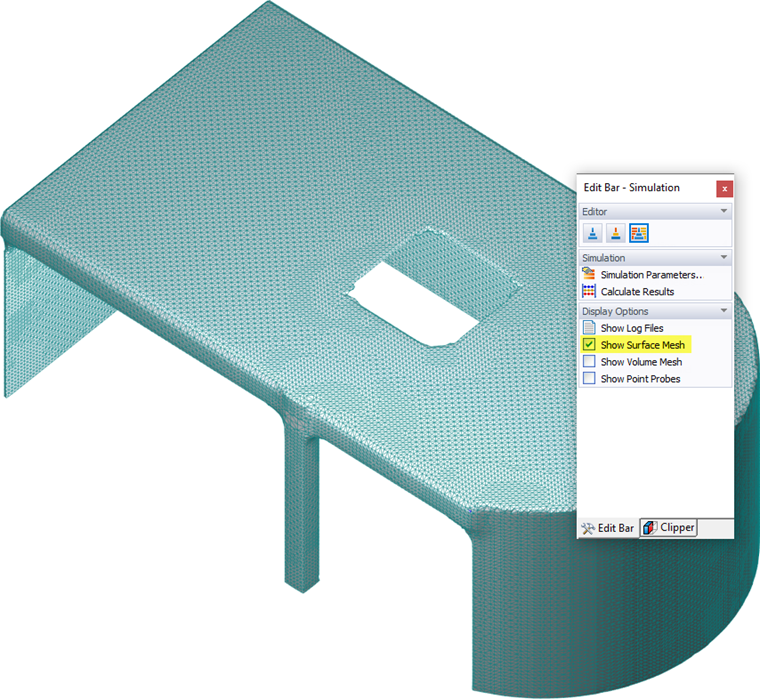

Mostrar malla de superficie
Seleccione esta opción para comprobar si la "Densidad de malla" establecida en el Parámetros de simulación cuadro de diálogo da una representación adecuada del modelo original. Además, el 'Nivel de detalle' establecido en el Inspector de malla el cuadro de diálogo influye fuertemente en la calidad de la malla de la superficie. Si el modelo simplificado parece demasiado grueso o extremadamente fino, debe modificar el nivel de detalle.
En el "Navegador Ver", puede controlar la visualización de "Caras de malla" (las superficies de malla rellenas) y "Bordes de malla" (líneas de separación entre elementos de malla) – ver Imagen 4.1 .
Mostrar malla de volumen
La malla de volumen se puede mostrar en un "Plano de corte". Proporciona una sección a través del túnel de viento que es paralela a uno de los planos globales (XY, YZ, XZ). Para obtener más información sobre el manejo de la herramienta, consulte el capítulo Segmento de datos. Puede distinguir entre la malla de volumen refinada en los límites del modelo y la malla más ancha en ubicaciones distantes.
