Wie im Kapitel Berechnungsnetz und Modellvereinfachung beschrieben, werden zwei Arten von Netzen für die Simulation verwendet. Das vereinfachte Modell wird durch ein Netz der Begrenzungen "shrink-wrap", welches wiederum die Basis des um es herum liegenden 3D-Volumennetzes liefert. Ersteres stellt das "Flächennetz" dar, letzteres das "Volumennetz".
Wenn die Berechnung der Ergebnisse gestartet wird (siehe Kapitel Berechnung), wird das Netz automatisch erzeugt. Um das Netz jedoch separat zu erzeugen, wählen Sie im Menü "Simulation" die Funktion "Netz generieren".
Schaltfläche "Simulation bearbeiten".
bietet spezifische Auswahlmöglichkeiten für die Darstellung der beiden Mattenarten.
Flächennetz anzeigen
Es wird überprüft, ob die "Netzdichte" in der Simulationsparameter ergibt sich eine adäquate Darstellung des ursprünglichen Modells. Außerdem kann der "Detaillierungsgrad" in der Modell bearbeiten beeinflusst stark die Qualität des Flächennetzes. Wenn Ihnen das vereinfachte Modell zu grob oder extrem fein erscheint, sollten Sie den Detaillierungsgrad anpassen.
Im 'Ansichten-Navigator' können Sie die Anzeige der 'Netz-Seiten' (gefüllte Netzflächen) und 'Netz-Kanten' (Trennlinien zwischen Netzelementen) steuern – vgl Bild 4.1 .

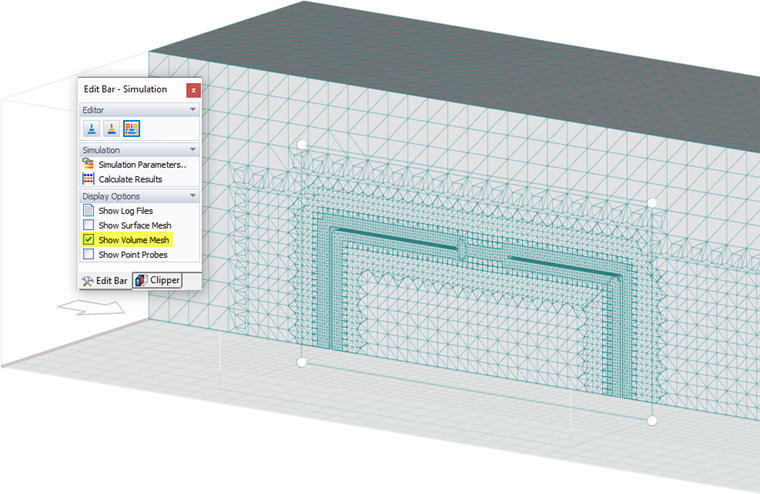

Volumennetz anzeigen
Das Volumennetz kann in einer "Schnitt-Ebene" dargestellt werden. Sie stellt einen Schnitt durch den Windkanal parallel zu einer der globalen Ebenen (XY, YZ, XZ) dar. Weitere Informationen zum Umgang mit dem Tool finden Sie im Kapitel Slicer. Sie können zwischen dem verfeinerten Volumennetz an den Modellgrenzen und dem breiteren Netz an weiter entfernten Stellen unterscheiden.
