Jak je popsáno v kapitole Výpočetní síť a zjednodušení modelu, pro simulaci se používají dva typy sítí. Zjednodušený model je „obalen“ sítí okrajů, která opět tvoří základ pro 3D objemovou síť okolo něj. První představuje „síť ploch“, druhý „objemovou síť“.
When the calculation of results is started (see Chapter Calculation), the mesh is created automatically. Chcete-li vytvořit síť samostatně, vyberte v nabídce "Simulace" možnost "Generovat síť".
Tlačítko "Upravit simulaci".
nabízí specifické možnosti pro zobrazení těchto dvou typů sítí.
Zobrazit síť mezi plochami
Zaškrtněte tuto možnost, chcete-li zkontrolovat, zda je v poli "Hustota sítě". V tomto dialogu se zobrazí odpovídající zobrazení původního modelu. Dále je třeba nastavit 'Úroveň detailů' Edit Model výrazně ovlivňuje kvalitu sítě ploch. Pokud se vám zjednodušený model zdá příliš hrubý nebo velmi jemný, je třeba upravit úroveň detailů.
V navigátoru "Zobrazit" je možné nastavit zobrazení "Faces sítě" (vyplněné plochy sítě) a "Okraje sítě" (oddělovací linie mezi prvky sítě) - viz Image 4.1 .

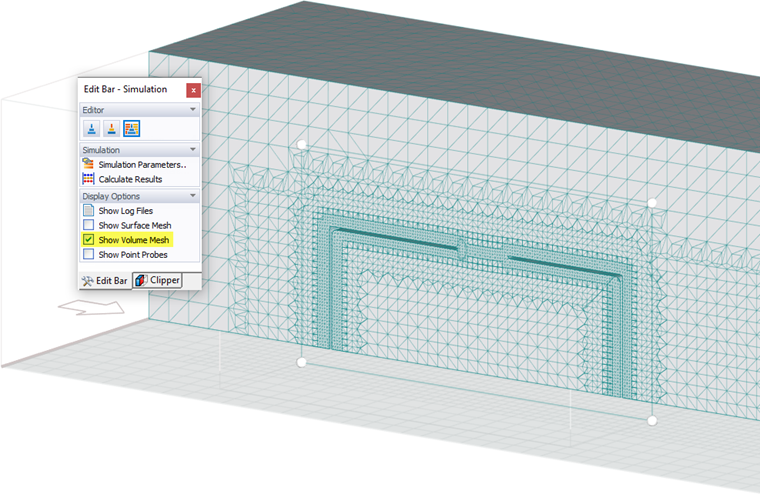

Zobrazit síť objemů
Síť objemu lze zobrazit v "Rovina řezu". Výsledkem je průřez větrným tunelem, který je rovnoběžný s jednou z globálních rovin (XY, YZ, XZ). For more information on handling the tool, see Chapter Slicer. Rozlišuje se mezi jemnější sítí objemu na hranicích modelu a širší sítí na vzdálených místech.
