Elenco

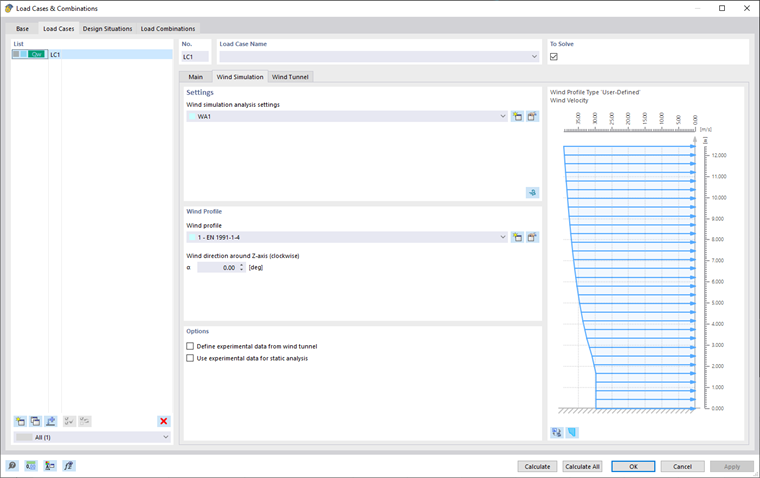

Tutti i casi di carico (LC) del modello sono elencati a sinistra della scheda "Casi di carico". Lì, è possibile creare un nuovo CC, copiarlo o eliminarlo. Le altre funzioni disponibili dai pulsanti alla fine dell'elenco sono descritte nella tabella seguente.
|
Crea un nuovo caso di carico |
|
Copia i casi di carico selezionati |
|
Aggiunge carichi a un caso di carico nuovo o esistente |
|
Seleziona tutti i casi di carico |
|
Inverte la selezione dei casi di carico nell'elenco |
Impostazioni
In quest'area, assegnare le "Impostazioni dell'analisi della simulazione del vento" ( WA ) al caso di carico selezionato.
È possibile selezionare "WA" dall'elenco o creare un nuovo tipo di impostazioni per l'analisi della simulazione del vento utilizzando il
per modificare. Per modificare le impostazioni dell'analisi della simulazione del vento selezionate, fare clic su
per modificare. La finestra di dialogo "Impostazioni dell'analisi della simulazione del vento" è descritta nel capitolo Impostazioni dell'analisi della simulazione del vento.
Calcolo in RWIND 3
È anche possibile avviare RWIND 3 facendo clic su
nell'angolo destro dell'area "Impostazioni". This function exports the model data relating to one of the load cases to the RWIND 3 program.
Lì, è possibile rivedere le impostazioni della galleria del vento, la mesh, la semplificazione del modello e così via. Se necessario, è possibile modificare i parametri. Ecco un esempio di una procedura comune:
- Start RWIND 3 calculation.
- Controlla i risultati.
- Esci da RWIND 3 e torna a RFEM 6/RSTAB 9.
- Calcola i casi di carico rimanenti, se applicabile.
- Ispeziona i carichi importati nella finestra di lavoro e nelle tabelle.
- Combina i casi di carico del vento con altri casi di carico nelle combinazioni di carico e di risultati, se applicabile.
- Infine, inizia il calcolo degli spostamenti generalizzati e delle forze interne.
Trova ulteriori informazioni in un articolo di Knowledge Base.
Importante
Il pulsante
viene utilizzato per un nuovo calcolo, ma anche per ricontrollare i risultati della simulazione dopo aver calcolato un CC
o tutti i CC
.
profilo del vento
In quest'area, assegnare il "Profilo del vento" al caso di carico selezionato. È possibile creare un nuovo profilo del vento facendo clic su
per modificare. Per modificare il profilo del vento selezionato, utilizzare il
per modificare. La finestra di dialogo "Profilo del vento" è descritta nel capitolo Profilo del vento.

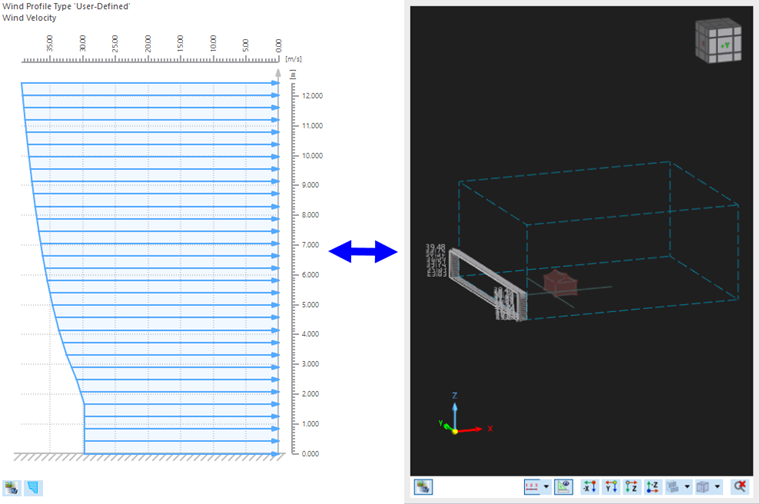

Il profilo del vento è visualizzato nella parte destra della finestra. È possibile passare dal profilo di velocità al profilo di intensità della turbolenza utilizzando il
per modificare. Il
consente di passare dalla visualizzazione del profilo del vento alla visualizzazione della galleria del vento.
La "Direzione del vento" influenza l'esposizione al vento del modello. L'angolo α per impostare la direzione del vento si riferisce all'asse X globale positivo del modello. La rotazione è definita in senso orario intorno all'asse Z positivo.
L'opzione "Offset del terreno" controlla quale parte dell'edificio è esposta al vento. Il valore predefinito è zero, il che significa che il vento scorre attorno al punto più basso del modello. Se il modello contiene un piano interrato o fondazioni, ad esempio, il livello del terreno dovrebbe essere adattato di conseguenza. Il valore si riferisce all'orientamento dell'asse Z globale: Se punta verso l'alto, un valore positivo sposta il modello verso il basso. Ciò significa che è impossibile definire un terreno inclinato.
Se si desidera spostare il modello verso l'alto, modellare il flusso sotto la struttura (Modello nell'aria), quindi è necessario definire il terreno e quindi spostarlo verso il basso. Per ulteriori informazioni sulla definizione del terreno e sulla creazione dell'offset, vedere il Capitolo Mesh Settings .
Nella figura seguente puoi vedere l'offset finale del terreno (piano orizzontale).
Opzioni
L'opzione "Definisci dati sperimentali dalla galleria del vento" consente di impostare la pressione sperimentale in "Punti di risultato aggiuntivi della superficie" definiti, selezionando la casella di controllo si aprirà una nuova scheda "Dati sperimentali" per inserire i dati e i parametri necessari vedere il capitolo Sperimentale Dati per ulteriori informazioni.
La seconda opzione "Usa i dati sperimentali per l'analisi statica" consente la post-elaborazione dei dati sperimentali specificati utilizzando l'analisi statica in RFEM.
